HEIDENHAIN iTNC 530 423

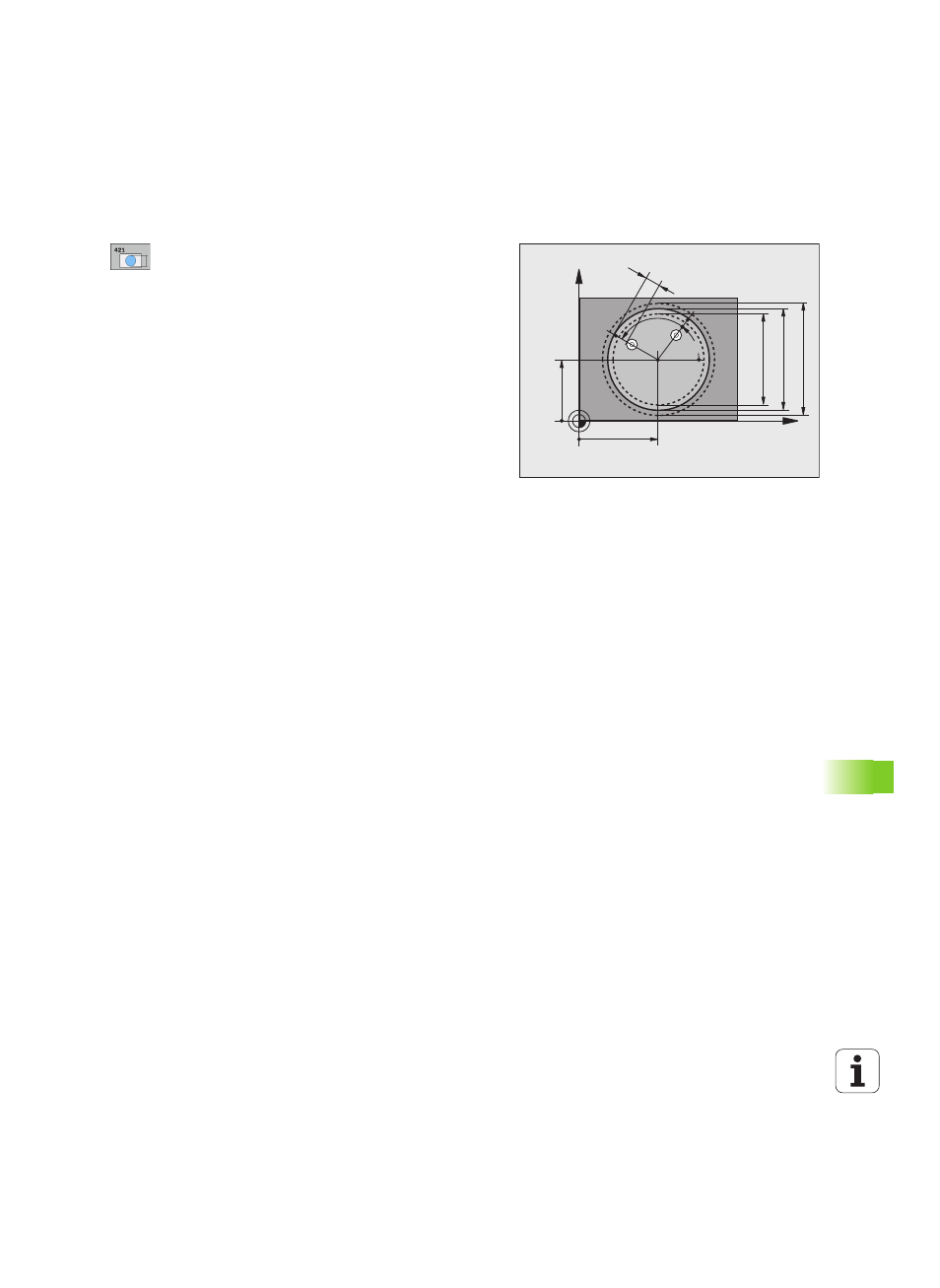

16.5 MEDIR T
A
LADR
O (ciclo 421, DIN/ISO: G421)
Parámetros de ciclo
U Centro 1er eje Q273 (valor absoluto): Centro del
taladro en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Centro 2º eje Q274 (absoluto): centro del taladro en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Diámetro nominal Q262: introducir diámetro del
taladro. Campo de introducción 0 a 99999,9999
U Ángulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación. Campo de introducción
-360,0000 360,0000
U Paso angular Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del paso angular
determina la dirección del mecanizado (- = sentido
horario). Si se quieren medir arcos de círculo, deberá
programarse un paso angular menor a 90°. Campo de
introducción -120,0000 a 120,0000
X
Y
Q274 ±Q280
Q273 ±Q279
Q27
6 Q325
Q247
Q262 Q275
MP6140
+
Q320
