Realización
gráfica d
e
tests y
ejecución del
programa UNIT
Test gráfico y gráfico de programación

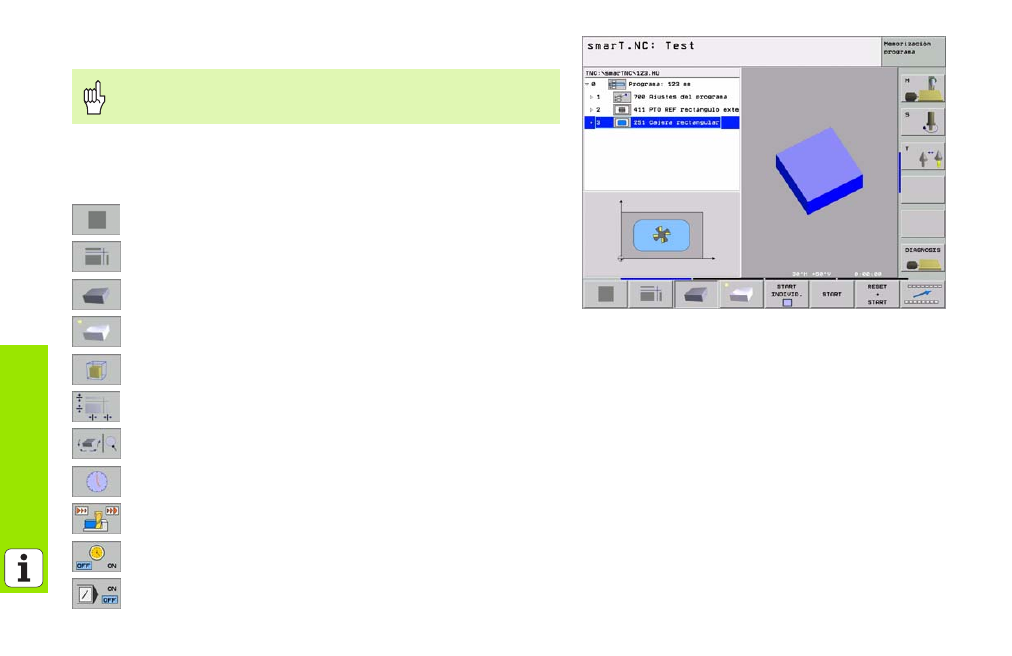

En los submodos de funcionamientos Test y Ejecución el TNC puede
representar gráficamente un mecanizado. Mediante softkeys se pueden
seleccionar las siguientes funciones:
8 Vista en planta
8 Representación en tres planos
8 La representación 3D
8 Representación 3D de alta resolución
8 Funciones para el aumento de la sección
8 Funciones para los planos de corte
8 Funciones para Girar y Aumentar/Disminuir
8 Selección de la función del cronómetro
8 Ajuste de la velocidad de simulación
8 Determinación de la función tiempo de mecanizado
8 Realizar o no las frases de programa con el carácter "/"
¡Seleccionar la subdivisión de la pantalla GRAFICO o
GRAFICO+PROGRAMA!
