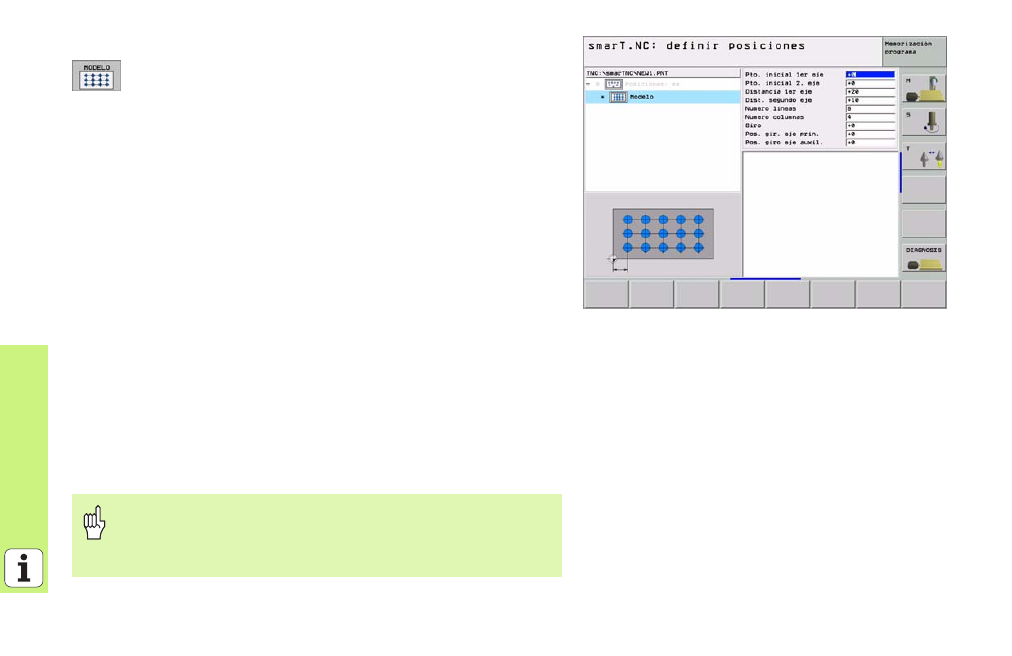

Modelo de rectas, girada o deformada
8 Punto inicial del 1er. eje : Coordenada del punto inicial
del modelo 1 en el eje principal del plano de mecanizado
8 Punto inicial del 2º eje : Coordenada del punto inicial del
modelo 2 en el eje secundario del plano de mecanizado
8 Distancia al 1er. eje : Distancia entre las posiciones de
mecanizado en el eje principal del plano de mecanizado.
Valor a introducir positivo o negativo
8 Distancia al 2º eje : Distancia entre las posiciones de
mecanizado en el eje secundario del plano de mecanizado.
Valor a introducir positivo o negativo
8 Número de filas : Número total de filas del modelo
8 Número de columnas : Número total de columnas del modelo
8 Giro : Angulo de giro alrededor del cual se gira el modelo
sobre el punto inicial introducido. Eje de referencia: Eje
principal del plano de mecanizado activo (por ej. X con eje de
herramienta en Z). Valor a introducir positivo o negativo
8 Posición de giro del eje principal : Angulo de giro
alrededor del cual se deforma a continuación el eje principal
del plano de mecanizado referido al punto inicial introducido.
Valor a introducir positivo o negativo.
8 Posición de giro del eje secundario : Angulo de giro
alrededor del cual se deforma a continuación el eje
secundario del plano de mecanizado referido al punto inicial
introducido. Valor a introducir positivo o negativo.
Los parámetros Posición de giro del eje principal y
Posición de giro del eje secundario
actúan
adicionalmente sobre un giro de la figura total realizado
anteriormente.
