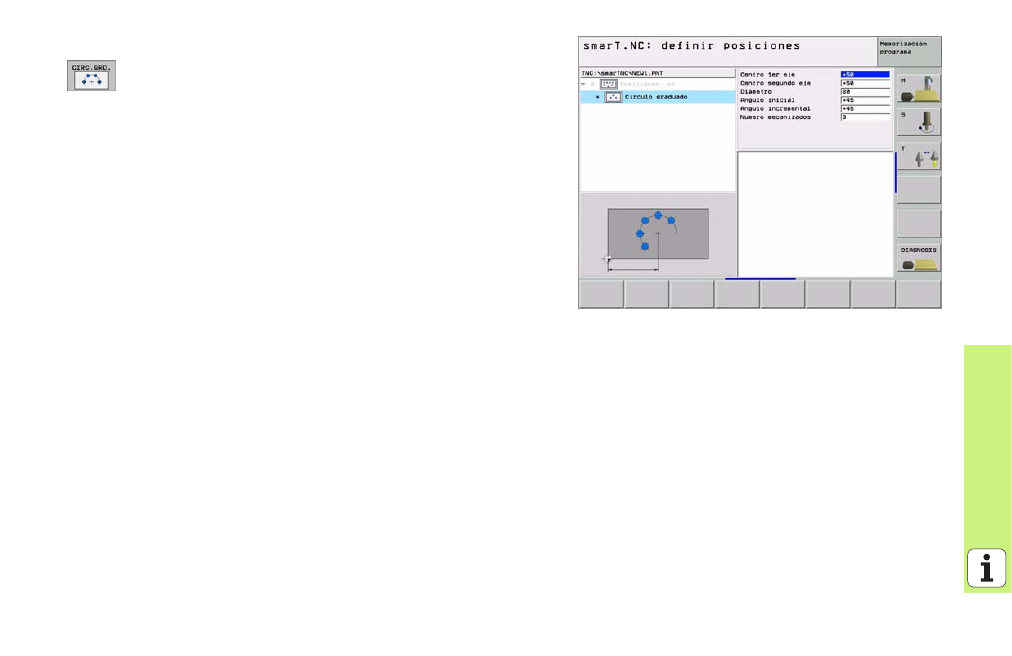

Arco circular
8 Centro del 1er. eje : Coordenada 1 del punto central del
círculo en el eje principal del plano de mecanizado
8 Centro del 2º eje : Coordenada 2 del punto central del
círculo en el eje secundario del plano de mecanizado
8 Diámetro : Diámetro del círculo
8 Angulo inicial : Angulo polar de la primera posición de
mecanizado. Eje de referencia: Eje principal del plano de
mecanizado activo (por ej. X con eje de herramienta en Z).
Valor a introducir positivo o negativo
8 Paso angular : Angulo polar incremental entre dos
posiciones de mecanizado. Valor a introducir positivo o
negativo
8 Número de mecanizados : Número total de posiciones de
mecanizado sobre el círculo
