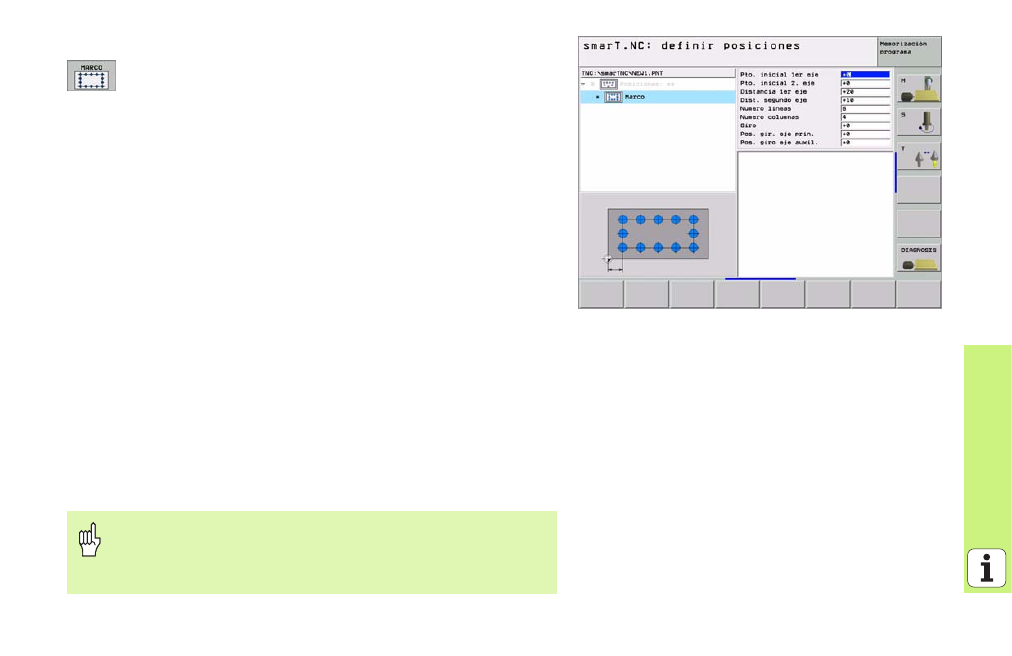

Marco, girado o deformado
8 Punto inicial del 1er. eje : Coordenada del punto inicial
1 del marco en el eje principal del plano de mecanizado
8 Punto inicial del 2º eje : Coordenada del punto inicial 2
del marco en el eje secundario del plano de mecanizado
8 Distancia al 1er. eje : Distancia entre las posiciones de
mecanizado en el eje principal del plano de mecanizado.
Valor a introducir positivo o negativo
8 Distancia al 2º eje : Distancia entre las posiciones de
mecanizado en el eje secundario del plano de mecanizado.
Valor a introducir positivo o negativo
8 Número de filas : Número total de filas del marco
8 Número de columnas : Número total de columnas del marco
8 Giro : Angulo de giro alrededor del cual se gira el marco
totalmente sobre el punto inicial introducido. Eje de
referencia: Eje principal del plano de mecanizado activo (por
ej. X con eje de herramienta en Z). Valor a introducir positivo
o negativo
8 Posición de giro del eje principal : Angulo de giro
alrededor del cual se deforma a continuación el eje principal
del plano de mecanizado referido al punto inicial introducido.
Valor a introducir positivo o negativo.
8 Posición de giro del eje secundario : Angulo de giro
alrededor del cual se deforma a continuación el eje
secundario del plano de mecanizado referido al punto inicial
introducido. Valor a introducir positivo o negativo.
Los parámetros Posición de giro del eje principal y
Posición de giro del eje secundario
actúan
adicionalmente sobre un giro del marco total realizado
anteriormente.
