HEIDENHAIN TNC 320 83
3.9 FRESADO DE T
A
LADR
O (ciclos
208, DIN/ISO: G208)

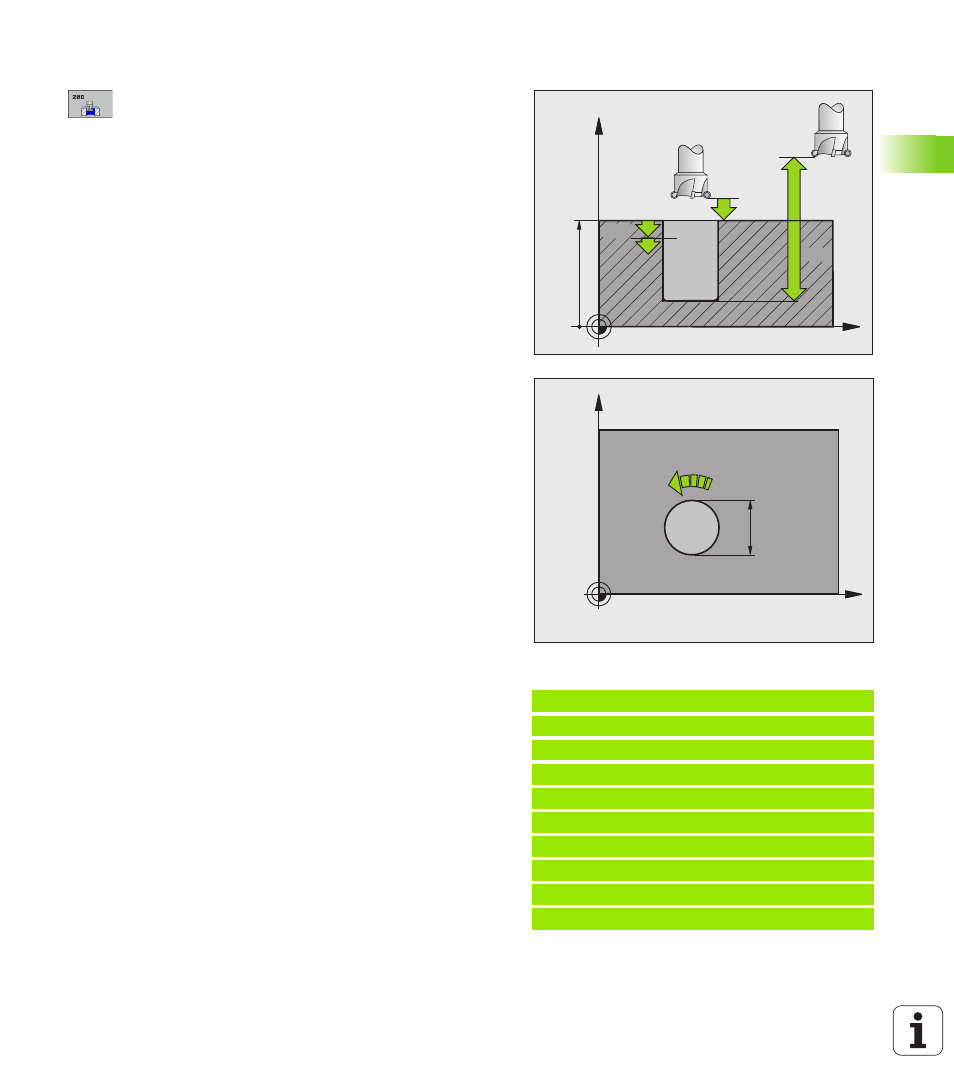

Parámetros de ciclo
U Distancia de seguridad Q200 (valor incremental):
Distancia entre el canto inferior de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999,9999
U Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro Campo de
entrada -99999,9999 hasta 99999,9999
U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en la línea
de rosca en mm/min. Campo de introducción 0 a
99999,999 alternativo FAUTO, FU, FZ
U Paso de la hélice Q334 (valor incremental): Cota,
según la cual la hta. profundiza cada vez según una
hélice (=360°). Campo de introducción 0 a
99999,9999
U Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
U Diámetro nominal Q335 (valor absoluto): Diámetro del
taladro. Si se programa el diámetro nominal igual al
diámetro de la hta., el TNC taladra directamente hasta
la profundidad programada sin interpolación
helicoidal. Campo de introducción 0 a 99999,9999
U Diámetro taladrado previamente Q342 (valor
absoluto): Tan pronto como se introduce un valor
mayor que 0 en Q342, el TNC no lleva a cabo ninguna
verificación de la relación entre el diámetro nominal y
el diámetro de la herramienta. De esta forma se
pueden fresar taladros, cuyo diámetro sea mayor al
doble del diámetro de la hta. Campo de introducción
0 a 99999,9999
U Tipo de fresado Q351: Tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
Ejemplo: Bloques NC
12 CYCL DEF 208 FRESADO DE TALADRO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q334=1.5 ;PROFUNDIDAD DE PASO
Q203=+100 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q335=25 ;DIÁMETRO NOMINAL
Q342=0 ;DIÁMETRO PRETALADRADO
Q351=+1 ;TIPO DE FRESADO
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
