HEIDENHAIN TNC 320 385

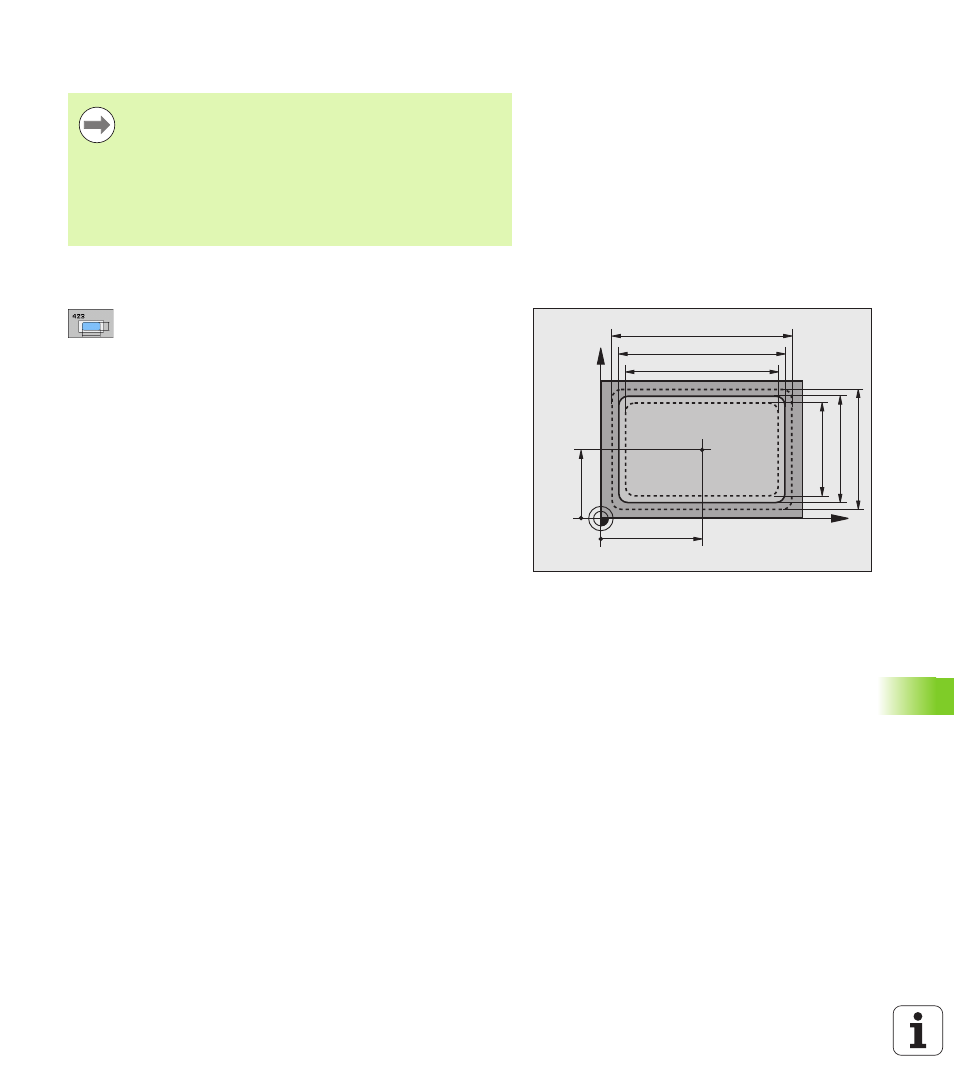

16.7 MEDIR RECT
ANGUL
O
INTER
IOR (ciclo 423, DIN/ISO:
G423)
¡Tener en cuenta durante la programación!
Parámetros de ciclo
U Centro 1er eje Q273 (valor absoluto): Centro de la
cajera en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Centro 2º eje Q274 (valor absoluto): Centro de la
cajera en el eje auxiliar del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Longitud lado 1 Q282: Longitud de la cajera, paralela
al eje principal del plano de mecanizado. Campo de
introducción 0 a 99999,9999
U Longitud lado 2 Q283: Longitud de la cajera, paralela
al eje auxiliar del plano de mecanizado. Campo de
introducción 0 a 99999,9999
U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Cuando las dimensiones de la cajera y la distancia de
seguridad no permiten un posicionamiento previo en la
proximidad de los puntos de palpación, el TNC siempre
palpa partiendo del centro de la cajera. Entre los cuatro
puntos de medida el palpador no se desplaza a la altura de
seguridad.
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
