380 Ciclos de palpación: Controlar las piezas automáticamente
16.6 MEDIR CIR
C
UL
O EXTERIOR
(ciclo 422, DIN/ISO: G422)
16.6 MEDIR CIRCULO EXTERIOR
(ciclo 422, DIN/ISO: G422)

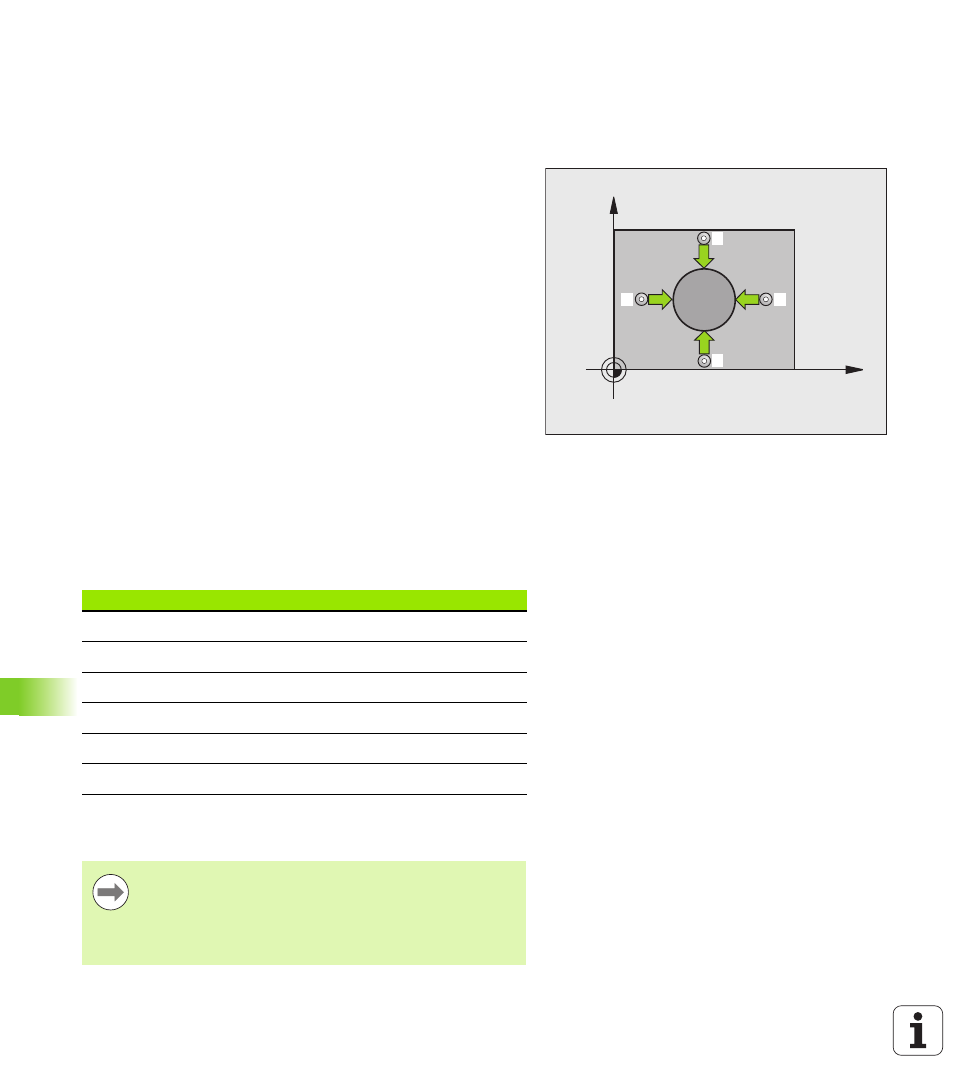

Desarrollo del ciclo
Con el ciclo de palpación 422 se calcula el punto central y el diámetro
de una isla circular. Si se han definido los valores de tolerancia
correspondientes en el ciclo, el TNC realiza una comparación del valor
nominal y el real y memoriza la diferencia en los parámetros del
sistema.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX
) y según la lógica de posicionamiento ver “Ejecutar ciclos de
palpación” en pág. 283 hacia el punto de palpación 1 . El TNC
calcula los puntos de palpación según las indicaciones en el ciclo y
la distancia de seguridad indicada en la columna SET_UP de la tabla
del sistema de palpación
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (Columna F). El TNC determina automáticamente la
dirección de palpación en relación al ángulo inicial programado
3 Después el palpador se desplaza hasta el siguiente punto de
palpación en altura de medición o en altura de seguridad
2 y
ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
¡Tener en cuenta durante la programación!
X
Y
1
2
3
4
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q153 Valor real del diámetro
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje auxiliar
Q163 Desviación del diámetro
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Cuanto menor sea el paso angular programado, más
imprecisas seran las medidas de la isla calculadas por el
TNC. Valor de introducción mínimo: 5°.
