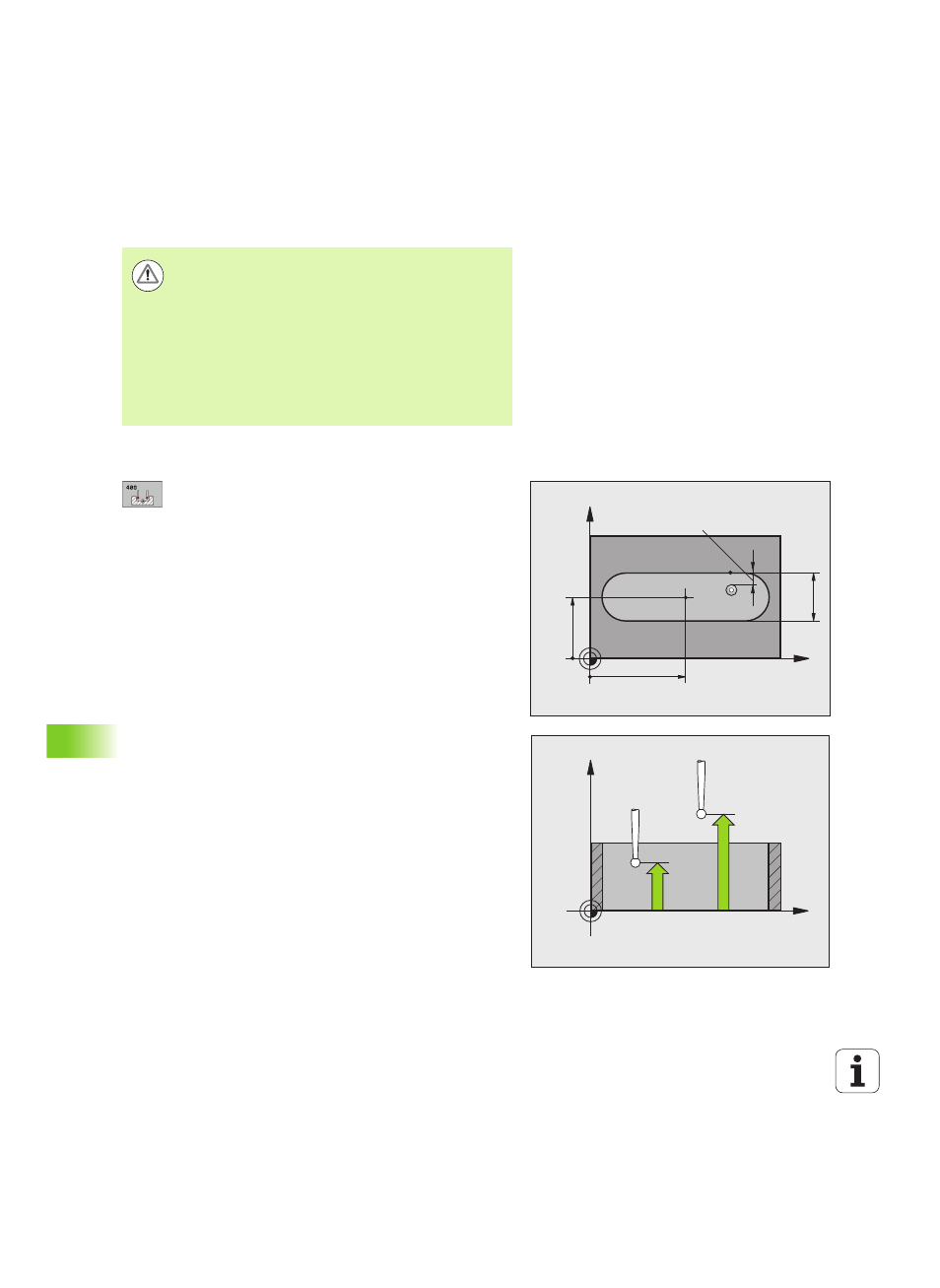

314 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.2 PUNT
O DE REFERENCIA CENTR
O
RANURA (ciclo 408, DIN/ISO: G408)
¡Tener en cuenta durante la programación!
Parámetros de ciclo
U Centro 1er eje Q321 (valor absoluto): Centro de la
ranura en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Centro 2º eje Q322 (absoluto): Centro de la ranura en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Anchura de la ranura Q311 (valor incremental):
Anchura de la ranura independiente de la posición en
el plano de mecanizado. Campo de introducción 0 a
99999,9999
U Eje de medición (1=1er eje/2=2º eje) Q272: Eje en el
que debe realizarse la medición:
1:Eje principal = eje de medida
2: Eje auxiliar = eje de medida
U Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999
¡Atención: Peligro de colisión!
Para evitar que el palpador colisione con la pieza, deberá
indicarse la anchura de la ranura menor a lo estimado.
Si la anchura de la ranura y la distancia de seguridad no
permiten un preposicionamiento cerca del punto de
palpación, el TNC palpa siempre partiendo del centro de la
ranura. El palpador no se desplaza entre los dos puntos de
medición a la altura de seguridad.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
