Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras

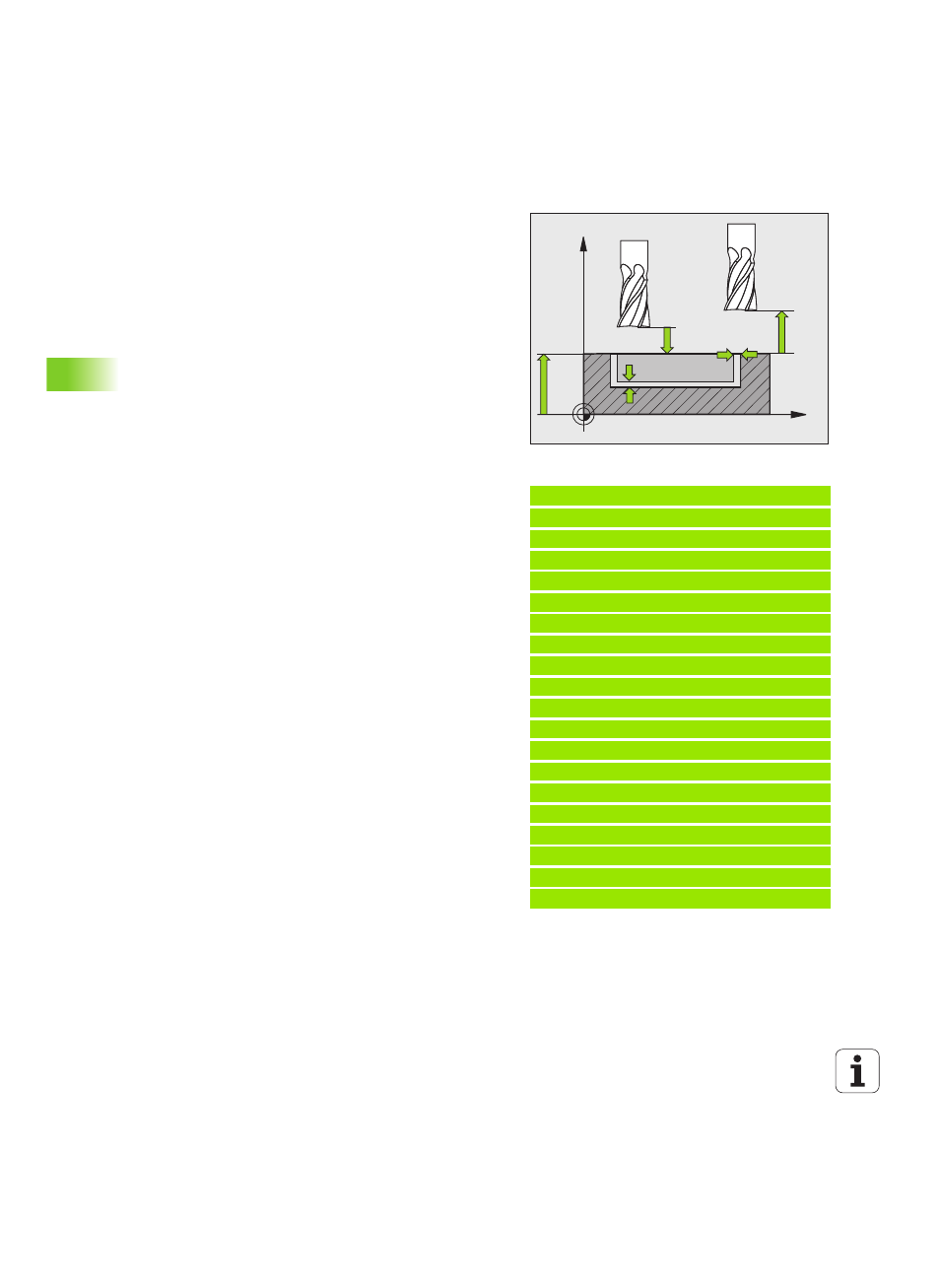

5.4 FRESADO DE RANURA
S
(ciclo 253, DIN/ISO: G253)
U
Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999,9999
U
Coordenada de la superficie de la pieza Q203 (valor
absoluto): Coordenada absoluta de la superfice de la
pieza. Campo de introducción -99999,9999 a
99999.9999
U
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
U
Estrategia de profundización Q366: Tipo de
estrategia de profundización
0 = profundización vertical Independientemente del
ángulo de profundización ANGLE definido en la
tabla de la herramienta, el TNC profundiza
perpendicularmente
1 = profundización en forma de hélice En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error. Sólo profundizar de forma helicoidal, si hay
suficiente espacio
2 = profundización pendular. En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error.
U
Avance acabado Q385: Velocidad de desplazamiento
de la hta. durante el acabado lateral y de profundidad
en mm/min. Campo de introducción 0 a 99999,9999
alternativo FAUTO, FU, FZ
Ejemplo: Bloques NC
8 CYCL DEF 253 FRESADO DE RANURAS
Q215=0
;TIPO DE MECANIZADO
Q218=80
;LONGITUD DE LA RANURA
Q219=12
;ANCHO DE RANURA
Q368=0.2
;SOBREMEDIDA LATERAL
Q374=+0
;ANGULO DE GIRO
Q367=0
;POSICIÓN DE LA RANURA
Q207=500
;AVANCE DE FRESADO
Q351=+1
;TIPO DE FRESADO
Q201=-20
;PROFUNDIDAD
Q202=5
;PROFUNDIDAD DE PASO
Q369=0.1
;SOBREMEDIDA EN PROFUNDIDAD
Q206=150
;AVANCE AL PROFUNDIZAR
Q338=5
;PASO PARA ACABADO
Q200=2
;DISTANCIA DE SEGURIDAD
Q203=+0
;COORDENADA SUPERFICIE
Q204=50
;2A. DIST.DE SEGURIDAD
Q366=1
;PROFUNDIZAR
Q385=500
;AVANCE DE ACABADO
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q20
Q20
Q36
Q36
