150 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
5.7 ISLA CIR
C
ULAR (ciclo 257
, DIN/ISO: G257)
5.7 ISLA CIRCULAR (ciclo 257,
DIN/ISO: G257)
Desarrollo del ciclo

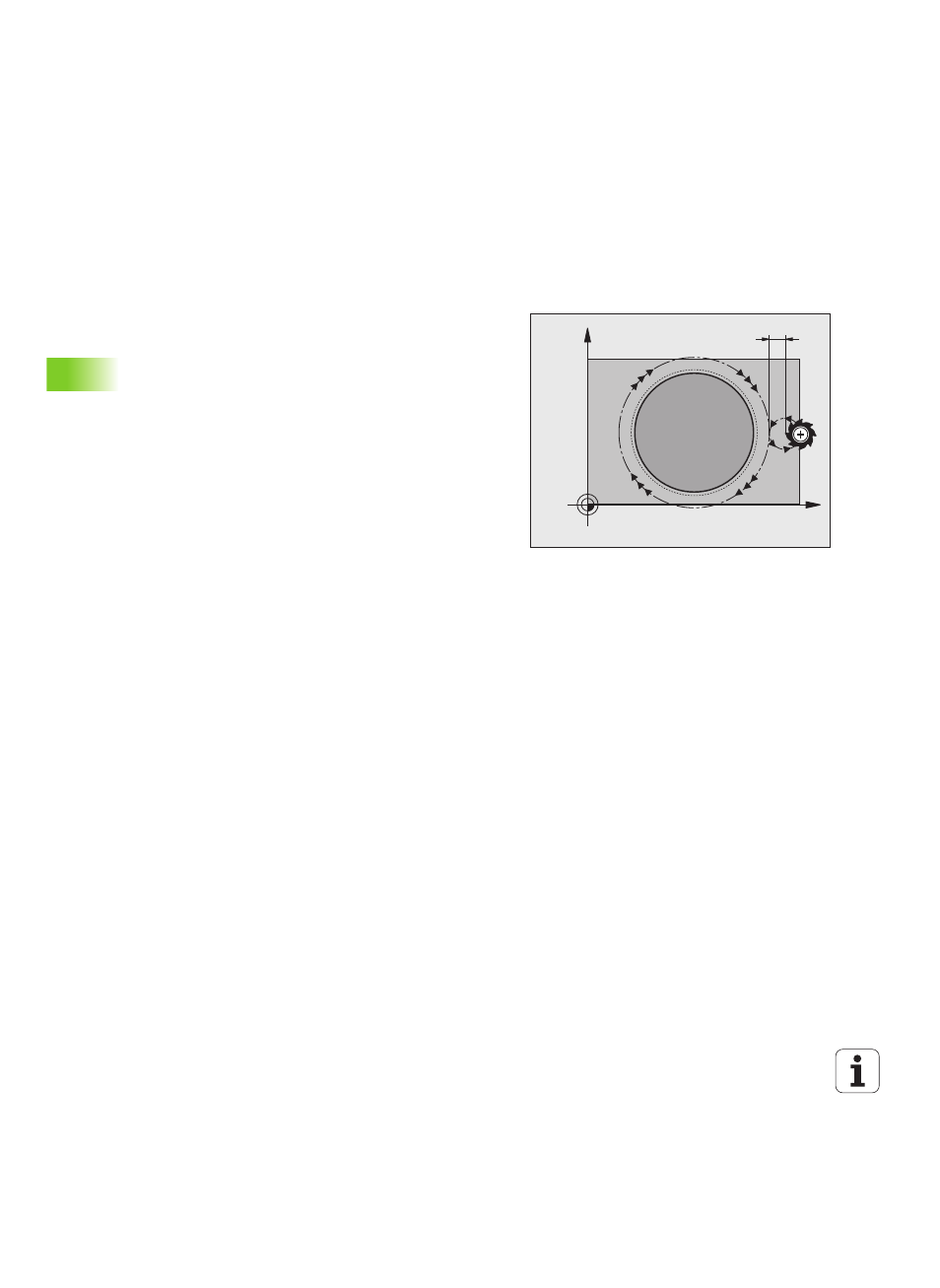

Con el ciclo 257 Isla circular es posible mecanizar una isla circular. Si
el diámetro de la pieza en bruto es mayor que el incremento lateral
máximo permitido, entonces el TNC realiza varios incrementos
laterales hasta alcanzar el diámetro de la pieza acabada.
1 La herramienta parte de la posición inicial del ciclo (centro de la isla)
en dirección positiva X a la posición inicial del mecanizado de la isla.
La posición incial se encuentra 2 mm a la derecha,junto a la pieza
en bruto de la isla
2 En el caso de que la hta. esté sobre la 2ª distancia de seguridad, el
TNC desplaza la hta. en marcha rápida FMAX a la distancia de
seguridad y desde allí, con avance de profundización a la primera
profundidad de paso
3 A continuación la herramienta realiza la entrada tangencial al
contorno de la isla en un semicírculo y después fresa una vuelta.
4 Si no se puede alcanzar el diámetro de la pieza acabada en una
vuelta, el TNC aproxima la herramienta a la profundidad de
aproximación actual y después vuelve a fresar una vuelta. El TNC
tiene en cuenta el diámetro de la pieza en bruto, el diámetro de la
pieza acabada y el incremento lateral permitido. Este proceso se
repite hasta alcanzar el diámetro definido de la pieza acabada
5 A continuación la herramienta sale tangencialmente desde el
contorno en un semicírculo hasta el punto de partida del
mecanizado de la isla
6 A continuación el TNC desplaza la herramienta a la siguiente
profundidad de aproximación y mecaniza la isla a dicha profundidad
7 Este proceso se repite, hasta que se alcanza la profundidad de la
isla programada
X
Y
2mm
