HEIDENHAIN TNC 320 113
4.8 FRESADO DE T
A
LADR
O DE R
O
SCA (ciclo 264, DIN/ISO: G264)

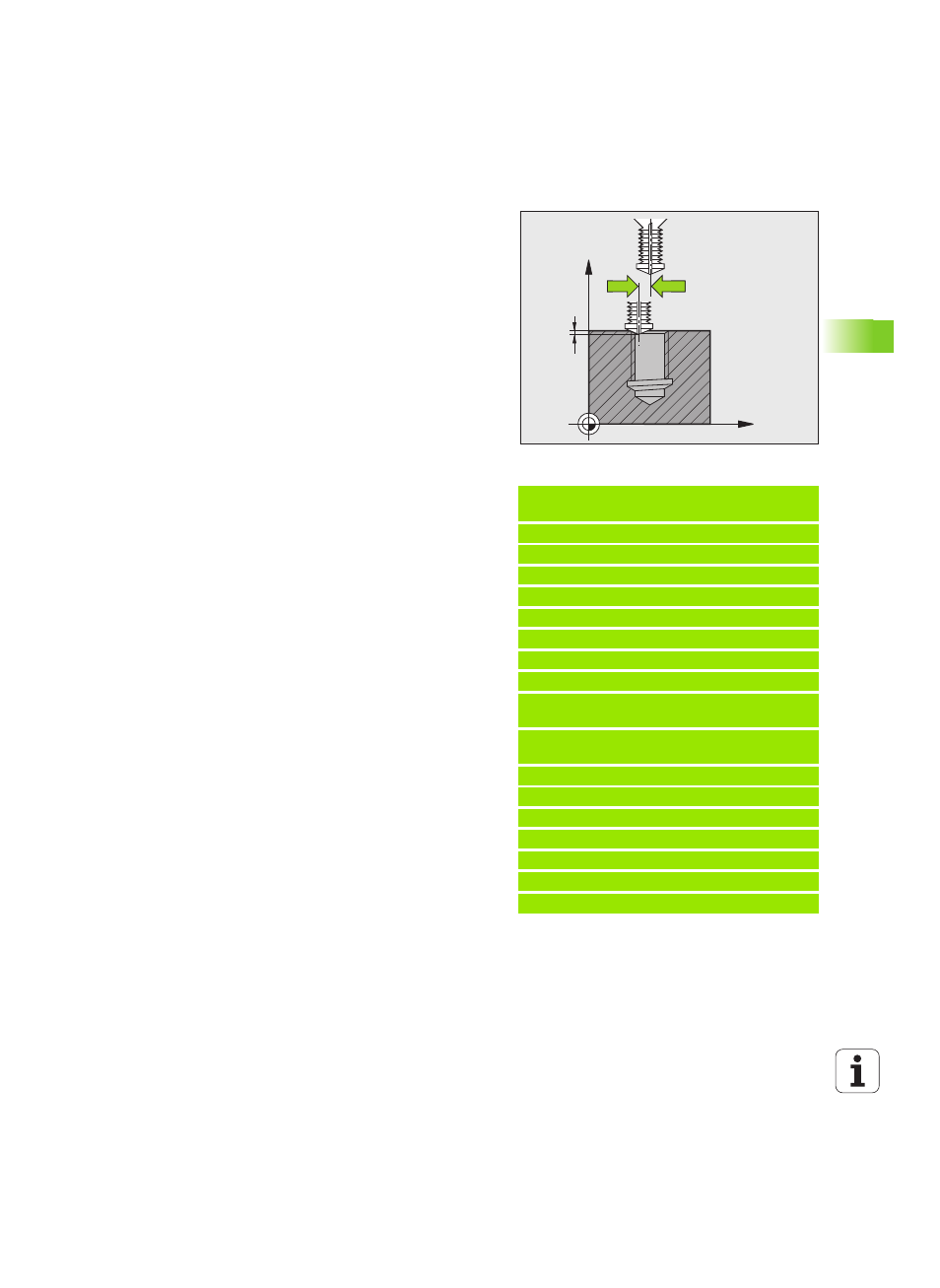

U Profundidad de fresado frontal Q358 (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la herramienta en la profundización
frontal. Campo de introducción -99999,9999 a
99999.9999
U Desvío en la profundización frontal Q359 (valor
incremental): Distancia a la que el TNC desplaza el
centro de la herramienta desde el centro del taladro.
Campo de introducción 0 a 99999,9999
U Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza. Campo de introducción 0 a 99999,9999
U Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo FAUTO, FU
U Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999.9999 alternativo FAUTO
Ejemplo: Bloques NC
25 CYCL DEF 264 FRESADO DE ROSCA EN
TALADRO
Q335=10 ;DIÁMETRO NOMINAL
Q239=+1.5 ;PASO DE ROSCA
Q201=-16 ;PROFUNDIDAD DE ROSCA
Q356=-20 ;PROFUNDIDAD DE TALADRADO
Q253=750 ;AVANCE DE PREPOSICIONAMIENTO
Q351=+1 ;TIPO DE FRESADO
Q202=5 ;PROFUNDIDAD DE PASO
Q258=0,2 ;DISTANCIA DE PARADA PREVIA
Q257=5 ;PROFUNDIDAD DE TALADRADO
ROTURA DE VIRUTA
Q256=0.2 ;RETROCESO EN ROTURA DE
VIRUTA
Q358=+0 ;PROFUNDIDAD FRONTAL
Q359=+0 ;DESVIACIÓN FRONTAL
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+30 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q207=500 ;AVANCE DE FRESADO
X
Z
Q359 Q359
Q358
