4 Posicionamiento con introducción manual de datos
TNC 122 29
C A A G U J E R O 1 ...
Arrancar el círculo de agujeros.
¿ A R R A N C A R C I R C U L O D E A G U J E R O S ?
ENT
Gráficos de agujeros
P R O F U N D I D A D =
Introducir el valor de la profundidad de taladrado PROFUNDIDAD ( 8 mm ).
Confirmar el dato introducido y continuar el diálogo interactivo.
8
Arrancar el ciclo CIRCULO COMPLETO.
C I C L O C I R C U L O C O M P L E T O
repetitivam. I
Para cada agujero, desplazar y taladrar por separado en el plano de meca-
nizado hasta que estén taladrados todos los agujeros del círculo completo.
I

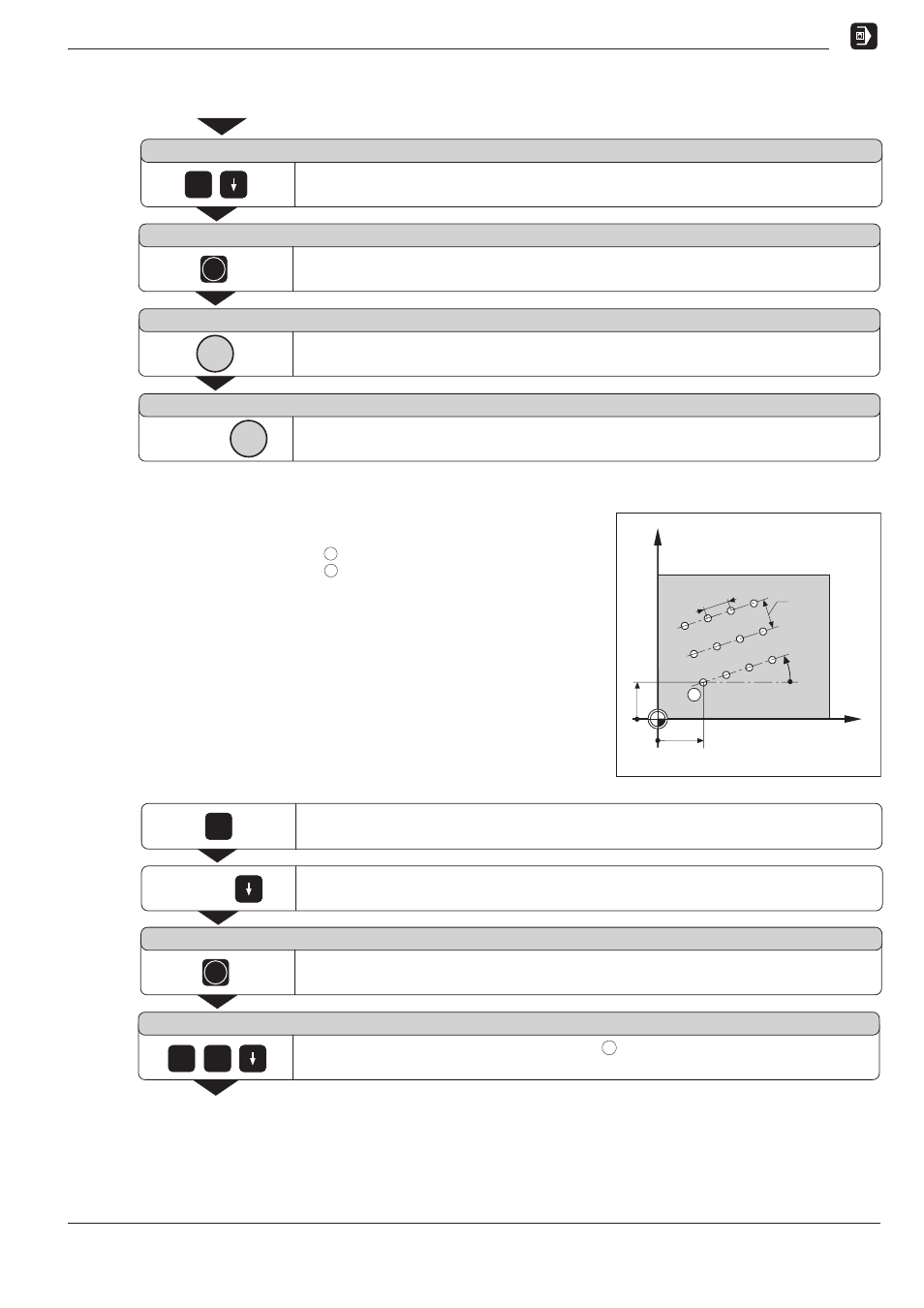

Ejemplo: Introducir y ejecutar tabla de agujeros
Coordenada X del agujero 1 : X = 20 mm
Coordenada Y del agujero 1 : Y = 15 mm
Número de agujeros por fila: 4
Separación entre columnas: 10 mm
Angulo entre filas de agujeros
y eje X:
18°
Número de filas: 3
Separación entre filas: 12 mm
Valor profundidad de taladrado: 8 mm
Y
X
15
20 0
0
1
10
18°
12
SPEC
FCT
Seleccionar funciones especiales SPEC FCT.
Modo de funcionamiento: POSICIONAMIENTO CON
INTRODUCCIÓN MANUAL DE DATOS
Avanzar a la función TABLA DE AGUJEROS.
Seleccionar la función TABLA DE AGUJEROS.
T A B L A D E A G U J E R O S
ENT
repetitivam.
1 er. A X =
2 0
Introducir la coordenada X del agujero 1 ( X = 20 mm ).
Confirmar el dato introducido y continuar el diálogo interactivo.
