1 Fundamentos sobre coordenadas de posiciones
TNC 122 11
1
Fundamentos sobre coordenadas de posiciones
Sistema de referencia y ejes de coordenadas
Sistema de referencia
Para poder indicar posiciones, por norma, se requiere un sistema
de referencia.
Por ejemplo, los lugares de la Tierra pueden indicarse mediante
sus coordenadas geográficas (coordenadas: en latín, "las
asignadas"; magnitudes para indicación o definición de posiciones)
"longitud" y "latitud" de manera "absoluta": la retícula formada por
los meridianos y los paralelos representa un "sistema de referencia
absoluto", en contraposición a una indicación de posición "relativa",
es decir, con referencia a otro lugar conocido.
El meridiano 0° de la figura derecha pasa por el observatorio de
Greenwich y el paralelo 0° es conocido como ecuador.
0° 90° 90°
0°
30°
30°
60°
60°
Greenwich
+X
+Y
+Z
+X
+Z
+Y
Sistema de coordenadas cartesianas
Para el mecanizado de una pieza en una fresadora o taladradora
equipada con un control TNC, por regla general, se parte de un
sistema de coordenadas cartesianas ( = perpendiculares, nombre
dado en referencia al matemático y filósofo frances René
Descartes, en latín Renatus Cartesius; 1596 hasta 1650) fijo en la
pieza, formado por los tres ejes de coordenadas X, Y y Z paralelos
a los ejes de la máquina; si imaginamos el dedo corazón de la
mano derecha apuntando en la dirección del eje de la herramienta
desde la pieza hacia la herramienta, estará apuntando en el
sentido positivo del eje Z, el pulgar en el sentido positivo del eje X
y el índice en el sentido positivo del eje Y.
X, Y y Z son los ejes principales del sistema de coordenadas
cartesianas.

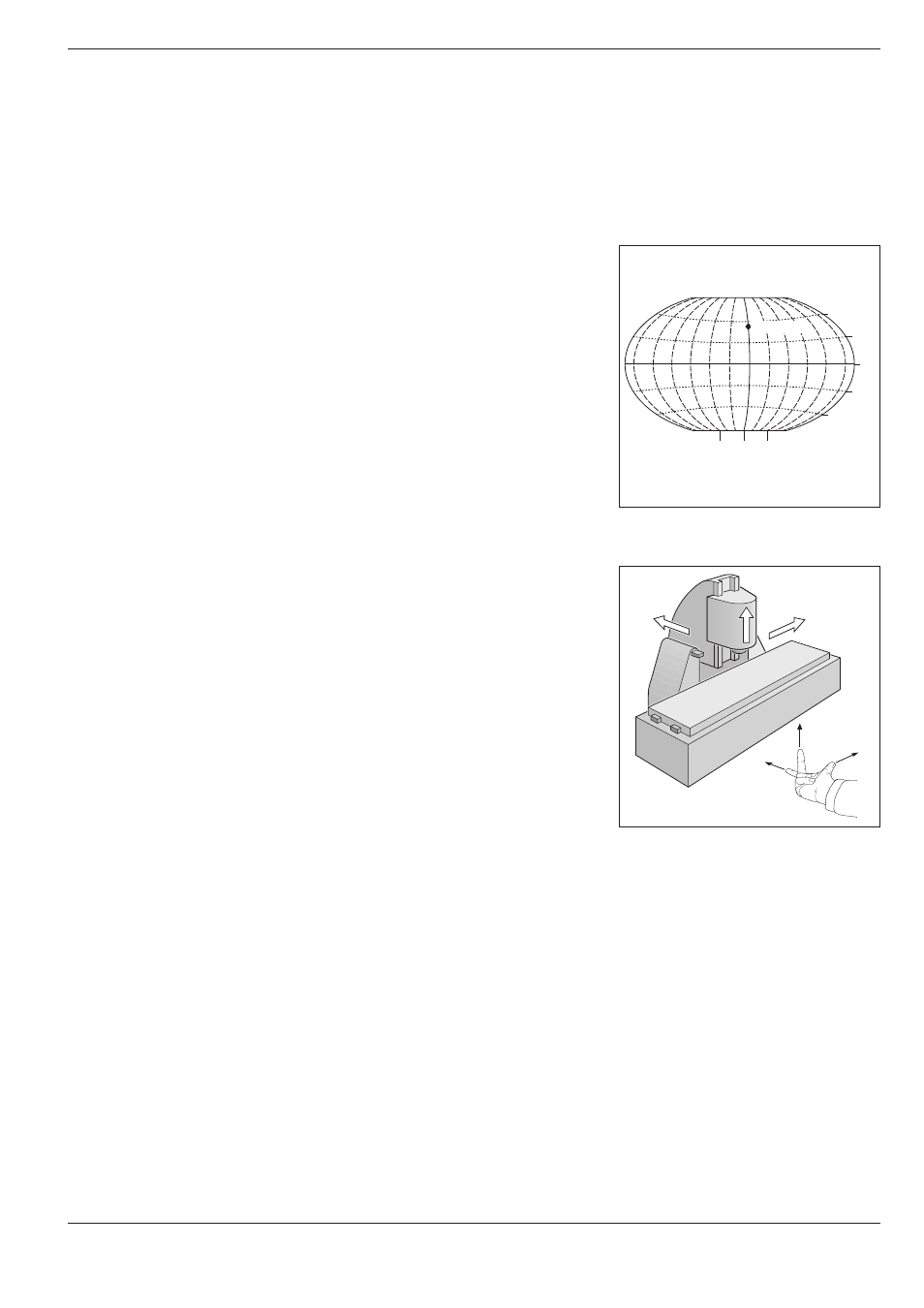

Fig. 1.1: El sistema de coordenadas
geográficas es un sistema de
referencia absoluta.
Fig. 1.2: Designación y sentido de los ejes de
máquina en una fresadora.
