1 Fundamentos sobre coordenadas de posiciones
TNC 122 13
Puntos de referencia y coordenadas de posiciones
Y
X
Z
1
20
10
Z=15mm
X=20mm
Y=10mm
15
I
Z=–15mm
Y
X
Z
2
10
5 5
15
20
10
10
I X=10mm
I
Y=10mm
3
0
0
Posiciones absolutas de pieza
Cada posición de la pieza está claramente definida por sus
coordenadas absolutas.
Ejemplo: Coordenadas absolutas de la posición 1 :
X = 20 mm
Y = 10 mm
Z = 15 mm
Si taladra o fresa según un plano de pieza con coordenadas
absolutas, desplace la herramienta a las coordenadas.

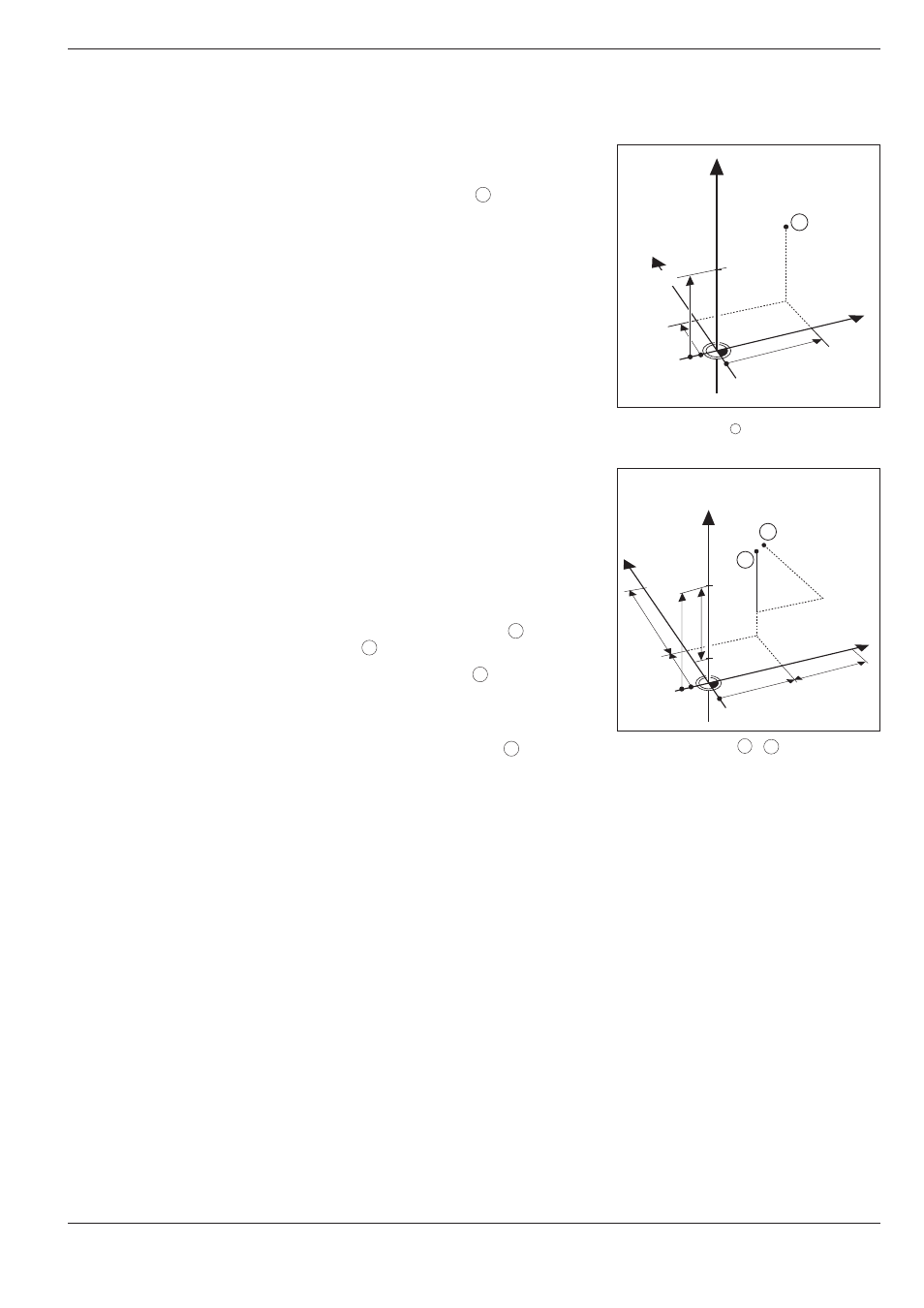

Fig. 1.5: Posición 1 del ejemplo "posiciones
absolutas de pieza"
Fig. 1.6: Posiciones 2 y 3 del ejemplo
"posiciones incrementales de pieza“
Posiciones incrementales de pieza
Una posición puede estar referida también a la posición consigna
previa: el origen relativo, en tal caso, se define en la posición
consigna previa. Se habla de coordenadas incrementales
(incremento = aumento), o bien de una cota incremental o cota
concatenada (dado que la posición se indica mediante
dimensiones concatenadas).
Las coordenadas incrementales se identifican por una
I .
Ejemplo: Coordenadas incrementales de la posición 3
referidas a la posición 2
Coordenadas absolutas de la posición 2 :
X = 10 mm
Y = 5 mm
Z = 20 mm
Coordenadas incrementales de la posición 3 :
I X = 10 mm
I Y = 10 mm
I Z = –15 mm
Si desea taladrar o fresar en base a un plano de pieza con
coordenadas incrementales, desplace la herramienta a una
distancia igual a las coordenadas hacia adelante.
