8
3 INSTALACIÓN
3.1 Normas de seguridad
• No instalar el grupo de mando dentro de la cabina de conducción.
• Instalar el grupo de manera que los dispositivos de las válvulas que se pueden regular ma-
nualmente estén colocados en posición accesible para el mando, pero lejos del operador.
• El caudal de entrada en el grupo deberá ser inferior al caudal máximo previsto para
la válvula de mando general.
• Los componentes y los tubos que se monten en la línea de presión principal (línea
de descarga) deberán poder soportar una presión superior a la máxima obtenible
por la válvula de máxima presión (Consultar el par. 7.1 - Correspondencia entre
piezas de las válvulas y presión máxima de la válvula).
• Dimensionar la instalación de descarga en función del caudal máximo de la bomba;
montar un tubo con una presión nominal de utilización superior a la de la misma
descarga: un estrangulamiento cualquiera en la instalación de descarga podría pro-
vocar una sobrepresión anómala.
• Comprobar que los tubos utilizados sean adecuados para los diámetros de los
portamangueras elegidos.
Utilizar sistemas de apretamiento de los tubos apropiados para estos últimos.
• Para prevenir riesgos ocasionados por un funcionamiento incorrecto del grupo,
recomendamos instalar un dispositivo limitador de presión (Serie 459 en el catálogo
general ARAG), en la bomba. Este dispositivo no sustituye una válvula de seguridad,
pero limita los daños en el grupo en caso de repentinos picos de presión.
Toda intervención que prevea modificaciones en la configuración de las conexiones
hidráulicas deberá ser llevada a cabo por personal especializado.
ARAG no responderá de los daños ocasionados a equipos, personas o animales,
como consecuencia de conexiones erróneas o inadecuadas del grupo.
Asimismo, ARAG declina toda responsabilidad por los daños, directos o indirectos,
ocasionados a equipos, máquinas, personas, animales o cosas, como consecuencia
de la utilización de tubos, grapas para cables, abrazaderas o cualquier otro acceso-
rio inadecuado o impropio.
En caso de daños al grupo, provocados por todo lo descrito anteriormente, toda
forma de garantía quedará anulada automáticamente.
3.2 Montaje y conexión del grupo

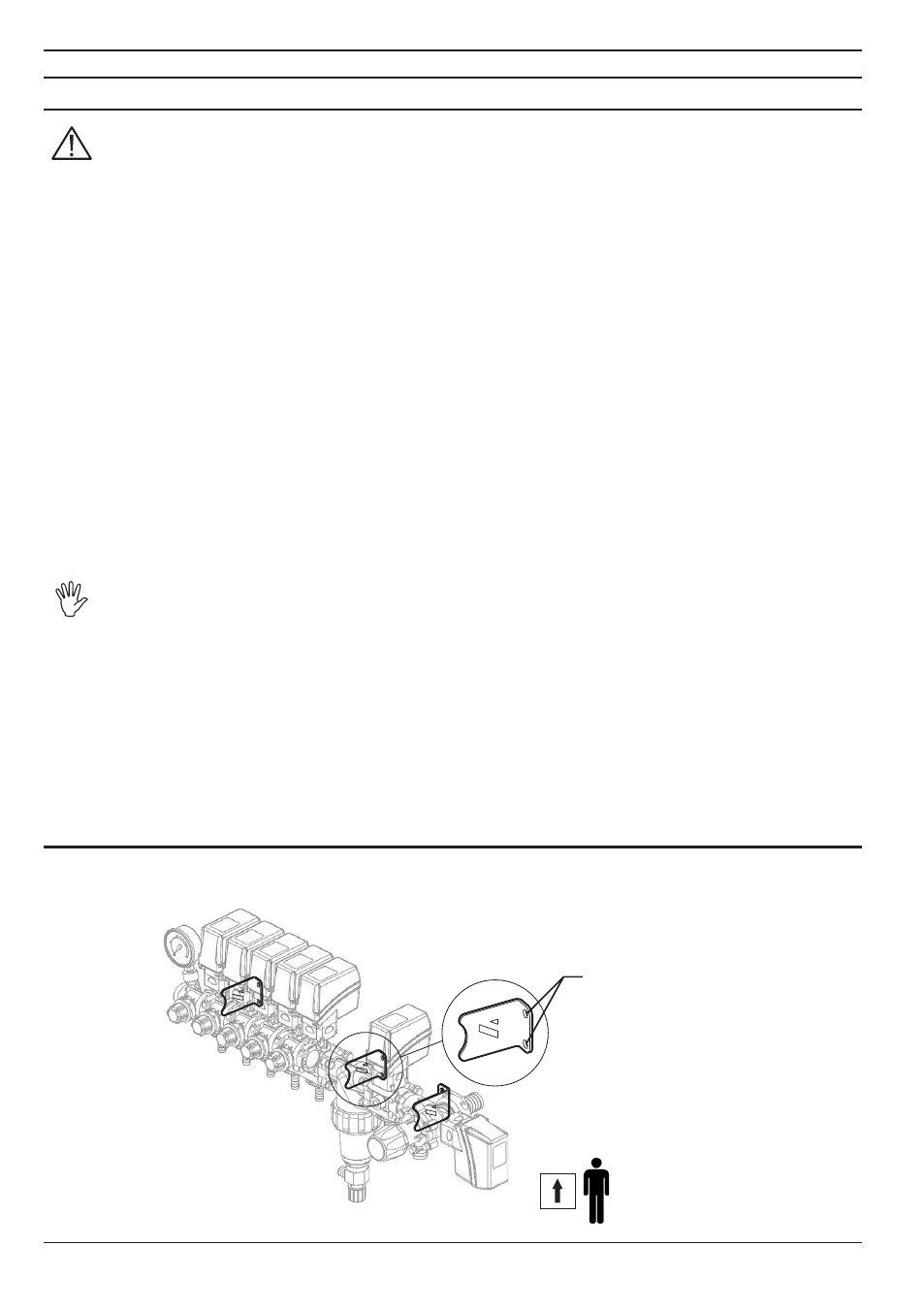

Instalar el grupo de mando fijándolo por medio de los agujeros correspondientes situados en los
estribos, como se indica en la Fig. 3.
Fig. 3
agujeros de fijacion
