6
2.1.2 Grupos de mando eléctricos con válvula de mando general SERIE 864

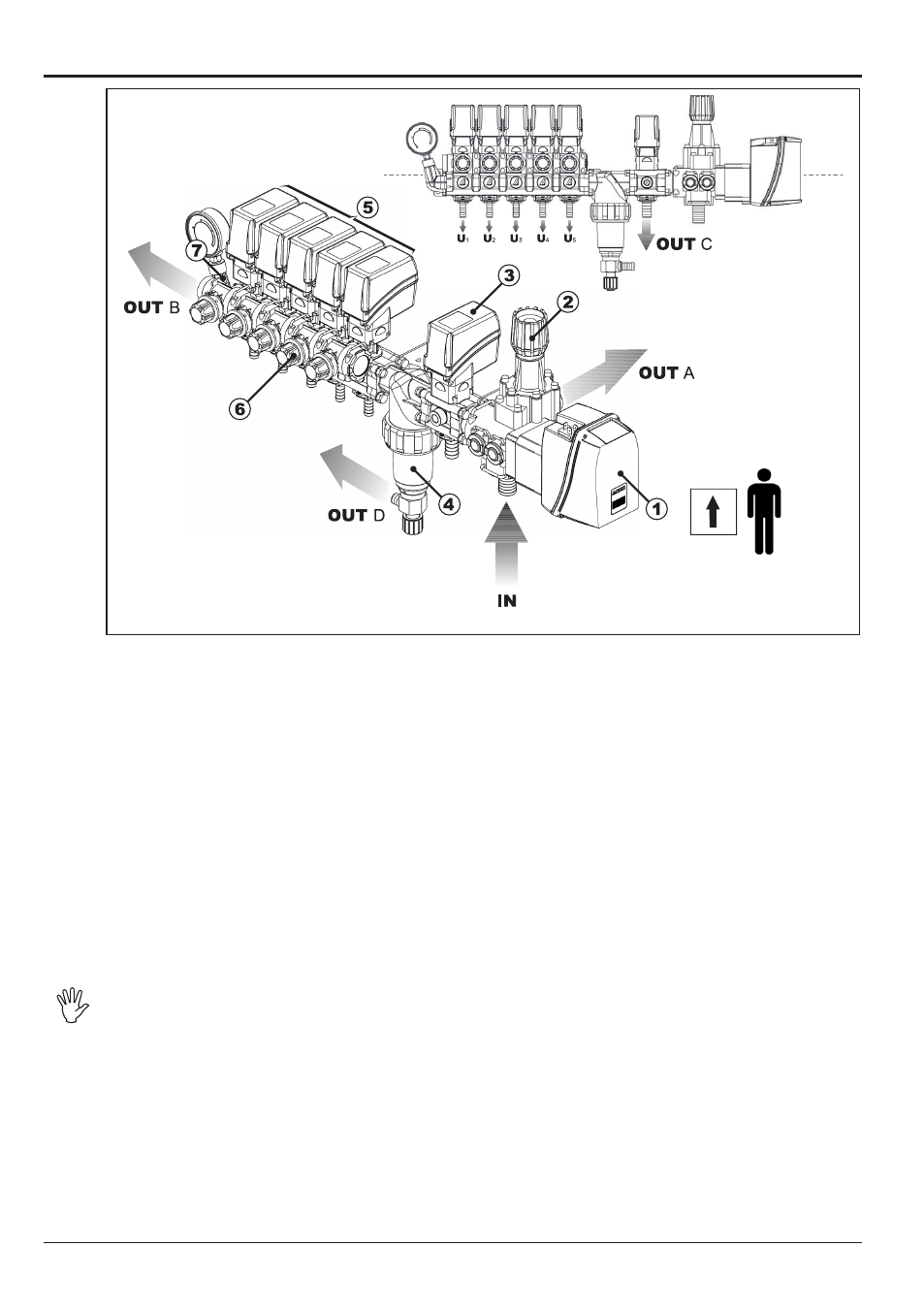

Fig. 2
1 Motorreductor de la válvula de mando general
2 Válvula de máxima presión
3 Electroválvula proporcional
4 Filtro
5 Electroválvulas de sección barra
6 Retornos calibrados
7 Brida porta-manómetro o toma de sujeción para sensor de presión
IN Entrada del líquido a pulverizar
OUT A Descarga de la válvula de máxima presión
OUT B Descarga de los retornos calibrados
OUT C Descarga de la válvula proporcional
OUT D Descarga del filtro autolimpiante
U1÷U5 Salida a las secciones de barra
El conjunto Motorreductor de la válvula de mando general (1) + Válvula de máxima
presión (2) constituye la Válvula de mando general 864.
