11
3.4 Conexiones eléctricas
Las válvulas serie 863 y 873 pueden conectarse en modo indiferente a cualquier caja de mando, tanto
de la nueva serie 4669 como a las series anteriores 4663, 4664 y a todos los ordenadores ARAG.

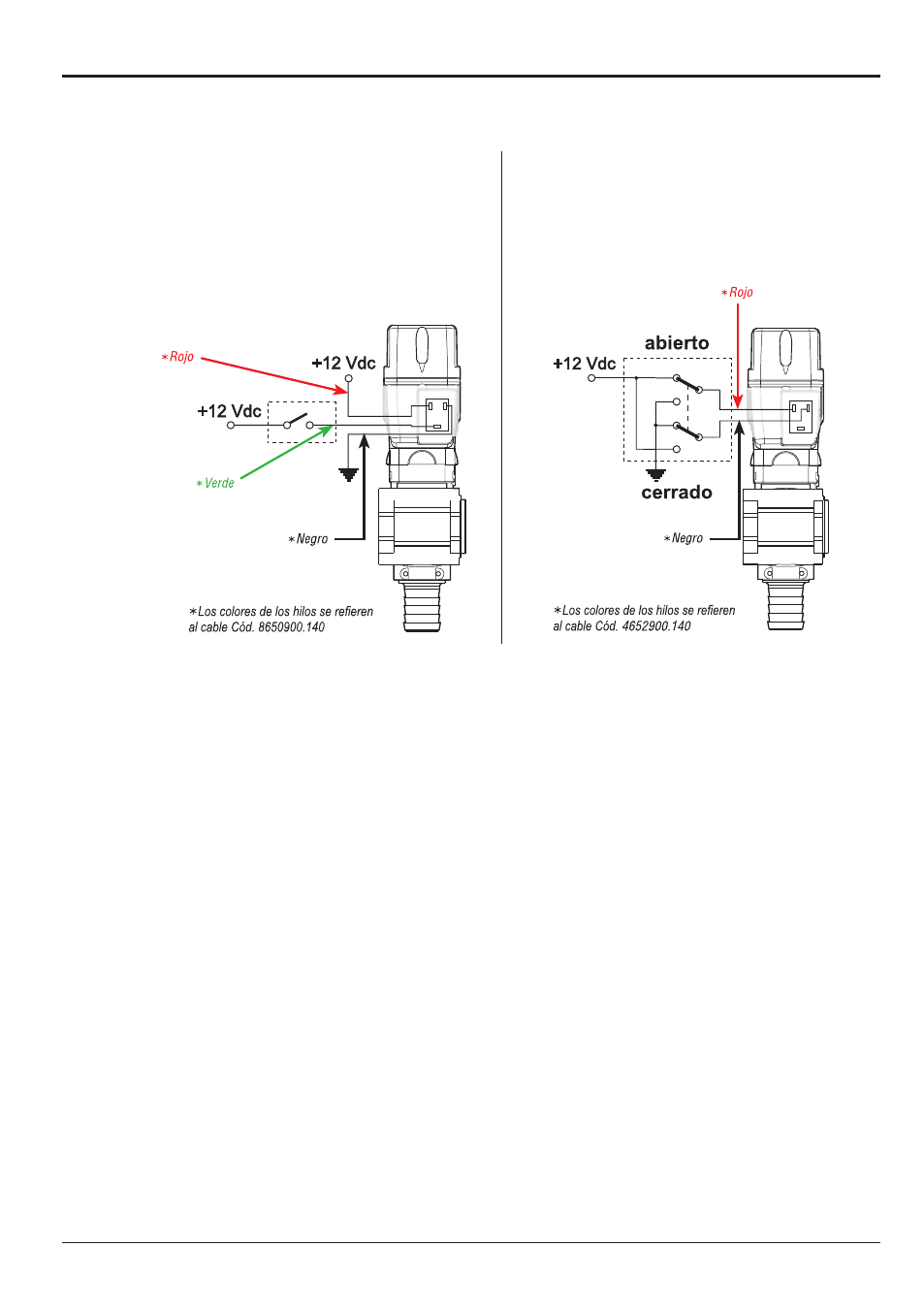

Funcionamiento de 3 cables > Cajas de mando
4669:
- Alimentación 12 Vcc siempre conectada.
- Alimentando el mando de apertura/cierre de 12 Vcc, la
válvula se abre. Quitando tensión al mando, la válvula
se cierra.
Funcionamiento de 2 cables > Cajas de mando
4663-4664:
- Movimiento de apertura/cierre obtenido invirtiendo la
polaridad de alimentación con un doble conmutador.
En ambos casos, el motor absorbe corriente solo durante el movimiento de la válvula.
