12
3.5 Conexión a los dispositivos de mando
• El esquema siguiente es únicamente ejemplificativo: para el correcto funcionamien-
to, consultar siempre el manual de instalación del dispositivo de mando.
• La conexión y la puesta en funcionamiento del grupo deben ser realizadas por
personal especializado. ARAG no responde por daños a los equipos, a personas,
animales o cosas causados por conexiones erradas o no aptas del grupo.
• En caso de daños al grupo, provocados por lo descrito anteriormente, caduca
automáticamente la garantía.
Los grupos eléctricos están proyectados para ser conectados a dispositivos de mando ARAG
(computadora, monitor, visualizadores).
Los cables necesarios para las conexiones, debidamente marcados, se suministran en dotación con
el dispositivo de mando que se desea utilizar: en la Fig. 6 se describen las marcas de los cables y
los correspondientes dispositivos a los cuales deben ser conectados.

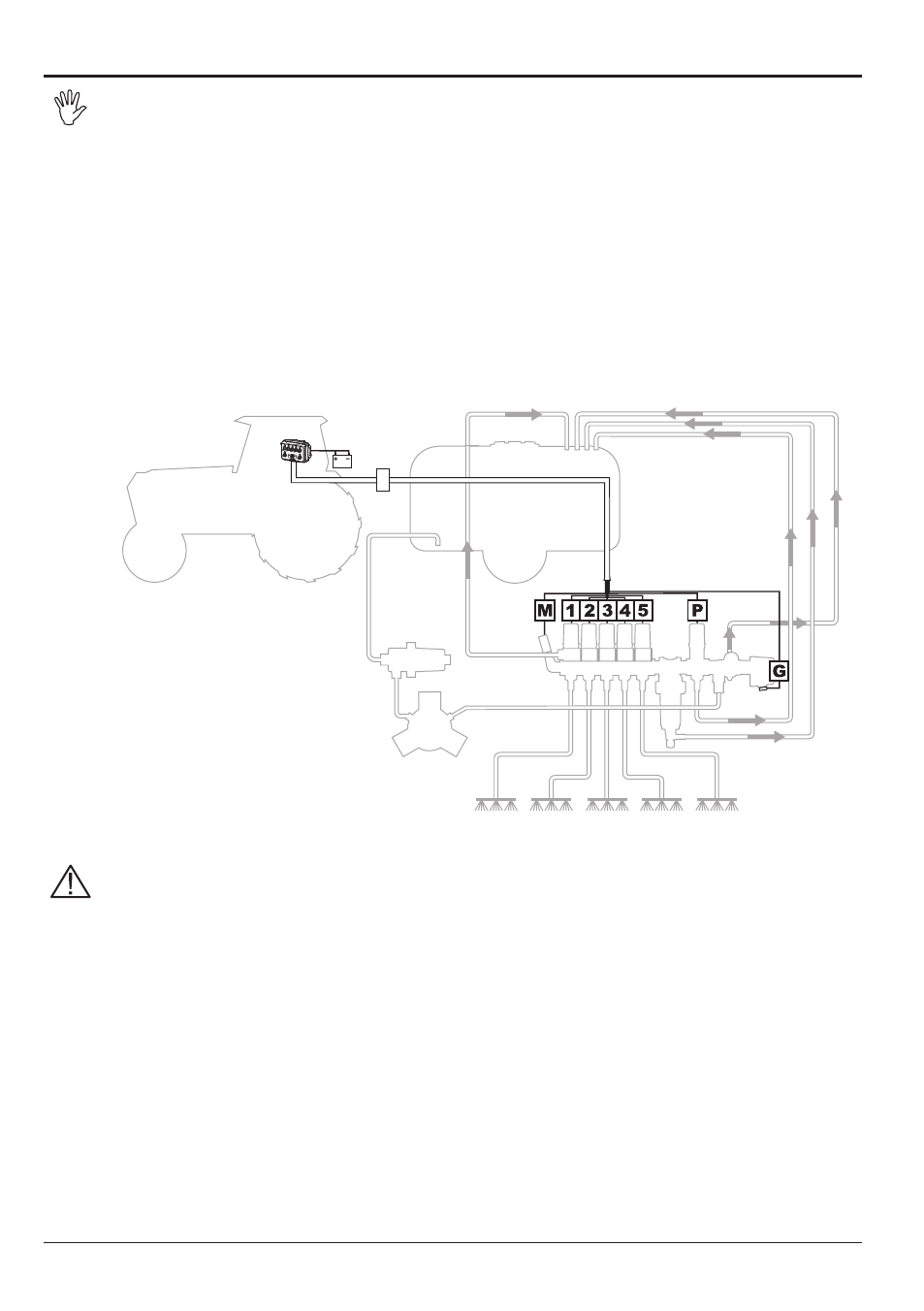

Fig. 6
• Utilizar solamente el cableado suministrado con las computadoras o las cajas de
mando ARAG.
• Prestar atención de no dañar, tirar, aplastar o cortar los cables.
• Controlar periódicamente la integridad del cableado y de los cables individuales.
• La sección de los cables conectados a la válvula de mando general no debe ser
inferior a 1,5 mm
2 ; la sección mínima de los cables utilizados para la conexión a los
demás componentes del grupo no debe ser inferior a 0,75 mm 2 .
• En caso de daños provocados por el uso de cableado no apto o que no sea de pro-
ducción ARAG caduca automáticamente la garantía.
• ARAG no responde por daños a los equipos, a personas, animales o cosas causa-
dos por lo descrito anteriormente.
M Sensor de presión
1÷5 Válvulas de sección barra
P Válvula proporcional
G Válvula de mando general
