3
UTILIZAR conductos de tubería de succión y salida con un diámetro interior igual o superior al diámetro interior del tubo
acoplado al cabezal de bomba. Cuando se bombeen fluidos viscosos se pueden evitar las pérdidas ocasionadas por el
incremento de fricción mediante la utilización de tramos de tubería con un área de la sección transversal varias veces
superior a la del elemento de bombeo.
OPERAR a velocidad lenta cuando se bombeen fluidos viscosos. Cuando se utilice el cabezal de la bomba 501RL, un
tubo de diámetro interior de 4,8 ó 6,4mm con pared de 1,6mm dará mejores resultados. Los tubos más pequeños que
estos generarán una pérdida de presión por alta fricción, reduciendo así el flujo. Los tubos de diámetro interior superior
no tendrán fuerza suficiente para restituir. La succión en carga mejorará el rendimiento de bombeo en todos los casos,
especialmente con materiales de naturaleza viscosa. Se puede proveer tubería de silicona y marpreno con espesor de
pared de 2,4mm para velocidades de hasta 200rpm. (El rotor necesitará un reajuste de la distancia rodillo-cuerpo de
3,8mm.)
MANTENER limpios la guía y los rodillos.
ACOPLAR un tramo extra de tubo de bomba al sistema para posibilitar la transferencia del tubo. Esto prolongará la
duración del tubo y reducirá al mínimo el tiempo muerto del circuito de bombeo.
La naturaleza de autocebado de las bombas peristálticas quiere decir que no hacen falta válvulas. Cualquier válvula que
se acople, no deberá obstaculizar el flujo del circuito de bombeo.
Cuando se utilice tubería de marpreno o biopreno, volver a tensar el tubo de la cabeza de bomba transcurridos los
30 primeros minutos de funcionamiento aflojando un poco la pinza de tubo del lado de salida y tensando el tubo. Esto se
hace para contrarrestar el estiramiento normal que sufren el marpreno y el biopreno, que puede pasar inadvertido y dar
como resultado que se acorte la vida del tubo.
Selección de tubos La lista de compatibilidades químicas publicada en el catálogo de Watson-Marlow sólo es una
guía. En caso de duda acerca de la compatibilidad de un material de tubo y el fluido en servicio, pídase una tarjeta de
muestras de tubo para pruebas de inmersión.
Instalación
Los accionamientos 505Di solamente están disponibles en versión monofásica.
Para asegurar la lubrificación correcta de la caja de engranajes, la bomba sólo se operará con las patas sobre una
superficie horizontal.
Fijar el interruptor de seleccion de voltaje en 120V para 100-120V 50/60Hz o en 240V para 220-240V 50/60Hz.
Con la bomba se suministra un cable de red con un enchufe moldeado. El código de colores de los hilos es como sigue:
•
220-240V: Con corriente - Marrón; Neutro - Azul; Tierra - Verde/Amarillo.
•
100-120V: Con corriente - Negro; Neutro - Blanco; Tierra - Verde/Amarillo.
Funcionamiento con voltaje reducido
En áreas en que el voltaje sea inferior al especificado arriba, se pueden efectuar modificaciones en la bomba para
permitir el funcionamiento de la bomba bajo los niveles de voltaje mínimos siguientes:
•
180V cuando se utiliza el alcance 220-240V.
•
90V cuando se utiliza el alcance 100-120V.

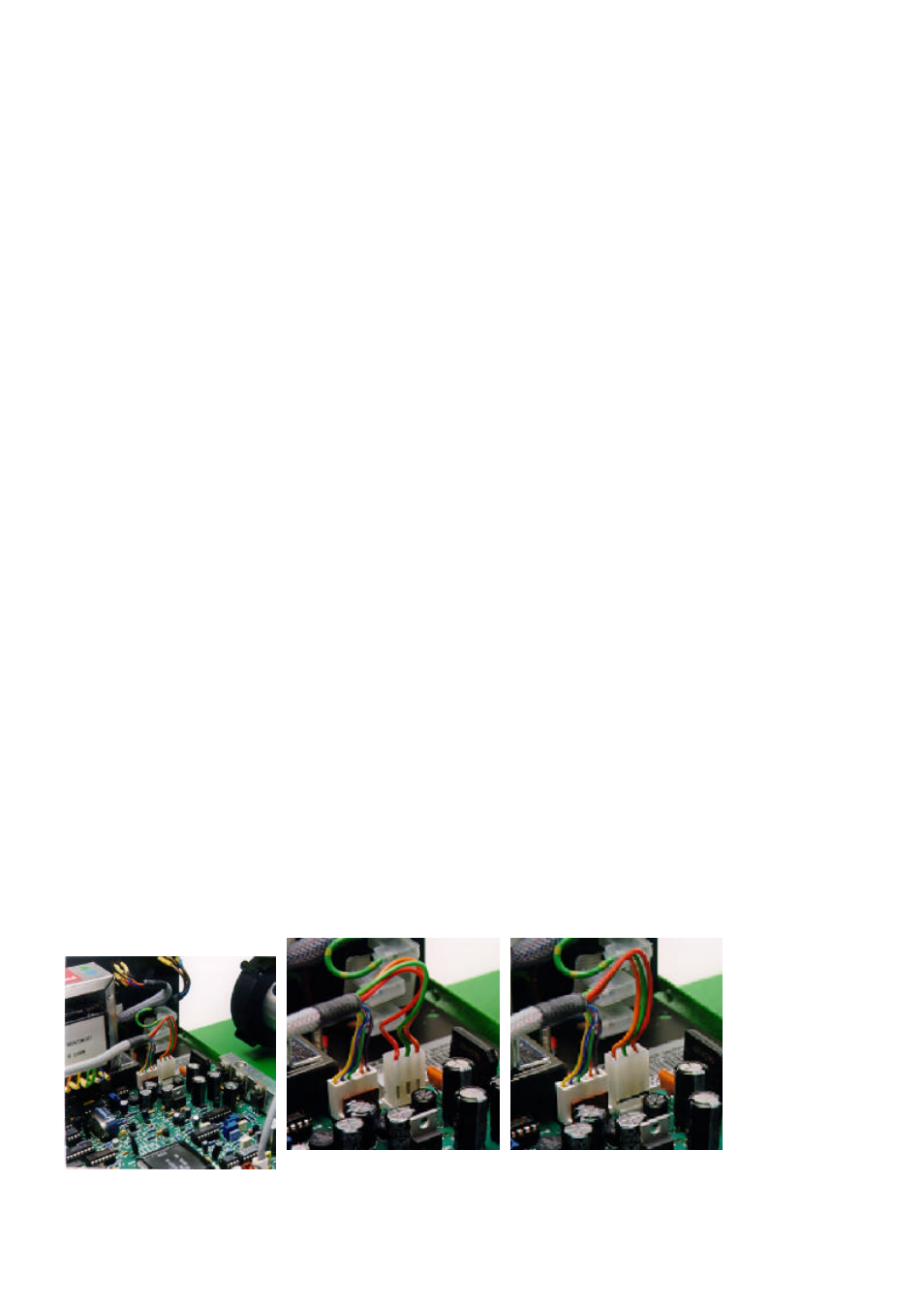

Para efectuar la modificación, se debe invertir el conectador J18 en el tablero de circuitos impresos de control. Para
localizar la terminal, aislar el suministro de red y luego quitar la cubierta de la bomba. El estado A muestra el alcance
de voltaje estándar, mientras que el estado B muestra el alcance de voltaje reducido. La garantía no cubrirá ningún
daño ocasionado in el accionamiento durante la realización de esta modificación.
Circuitos impresos de
control Estado A Estado B
