Watson-Marlow 505Di - Manual (Página 15)

15

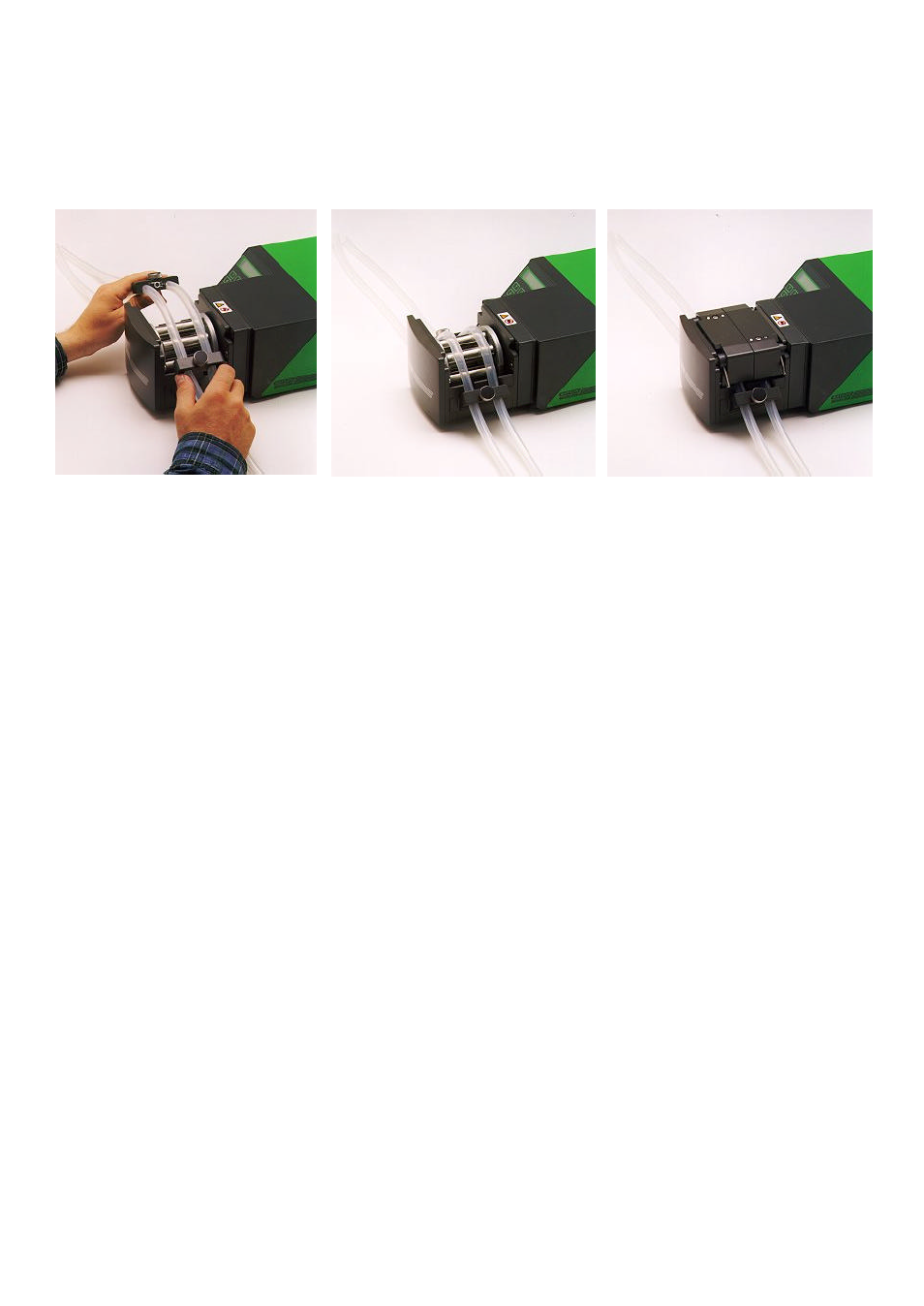

Dos tubos independientes
Levante las palancas de posicionamiento de la pista y retire la pista. Gire y retire los pasadores de sujeción del 505L.
Coloque los dos tubos en los retenes de sujeción del tamaño correspondiente. La distancia entre los retenes = 145mm
para un diámetro de hasta 8,0mm; 150mm para un diámetro de hasta 9,6mm. Instale el retén de sujeción del tubo de
entrada del 505L. Extienda los tubos por encima del rotor y coloque el segundo retén de sujeción del tubo en el 505L.
Vuelva a colocar la pista y presione hacia abajo las palancas de posicionamiento de la pista. Cuando se utiliza
Marprene es importante comprobar la distancia entre los retenes de sujeción 30 minutos después de la hora de puesta
en marcha.
Cuidado y mantenimiento del 505L
Compruebe de vez en cuando que todas las piezas móviles tengan libertad de movimiento. En caso de que le caiga
algún líquido corrosivo, retire el cabezal de la bomba del mecanismo de transmisión y límpielo únicamente con un
producto detergente neutro.
Ajuste de la pista del 505L
La pista está configurada para tubos de pared de 2,4mm a 9,6 mm de diámetro. Puede ser necesario alterar esta
configuración, mediante los tornillos de cazoleta, para optimizar el rendimiento en caso de usar tubos que no estándar.
La configuración por defecto es de 14,5mm verticalmente desde el lado del rotor de la pista de muelles hasta la parte
superior de la cubierta de la pista.
