Cabeza de bomba 501RL
La cabeza de bomba 501RL tiene dos rodillos activados por resorte, los cuales compensan automáticamente las
variaciones menores de espesor de pared, extendiendo la duración de los tubos. La 501RL se ajusta durante la
fabricación para que acepte tubos con espesor de pared entre 1,6 y 2,0mm y diámetros interiores de hasta 8,0mm. Esta
se deberá bloquear cuando la bomba esté funcionando.
Una de las características principales de la cabeza de bomba es la capacidad de operar en sentido derecho para
extender la vida de la tubería, o hacia la izquierda para funcionar contra altas presiones.
Regímenes del flujo
Los regímenes del flujo del 505Di se obtienen utilizando tubo de silicona con el cabezal de la bomba girando en sentido
derecho, bombeando agua a 20C con cero de presión de succión y salida. Para aplicaciones críticas determínense los
regímenes del flujo bajo condiciones de funcionamiento.
Instalación del 501RL
Acoplar la guía en uno de los tres sentidos, sobre el eje conductor y resalte de ajuste. Afianzar la guía con el tornillo de
fijación. Antes de colocar el rotor sobre el eje a través de la pinza hendida, asegurarse de que el eje conductor esté
desengrasado. Girar el rotor hasta que sus rodillos de guía estén apoyados a nivel con el borde delantero de la piste.
Apretar el tornillo del rotor hasta un par de torsión de 3Nm para prevenir que que la hendidura se desplaze durante la
operación.
Para volver a colocar la guía, sacar la manilla del cigüeñal balanceándola para dejar al descubierto el tornillo de
retención. Girar este tornillo hacia la izquierda para liberar la pinza y sacar el rotor del eje. Aflojar el tornillo de fijación de
la guía y sacar ésta totalmente. Girar la guía hasta la posición deseada y afianzarla con el tornillo de fijación. En caso
de que se necesite hacer limpieza, utilícese este método de desmontar y montar.

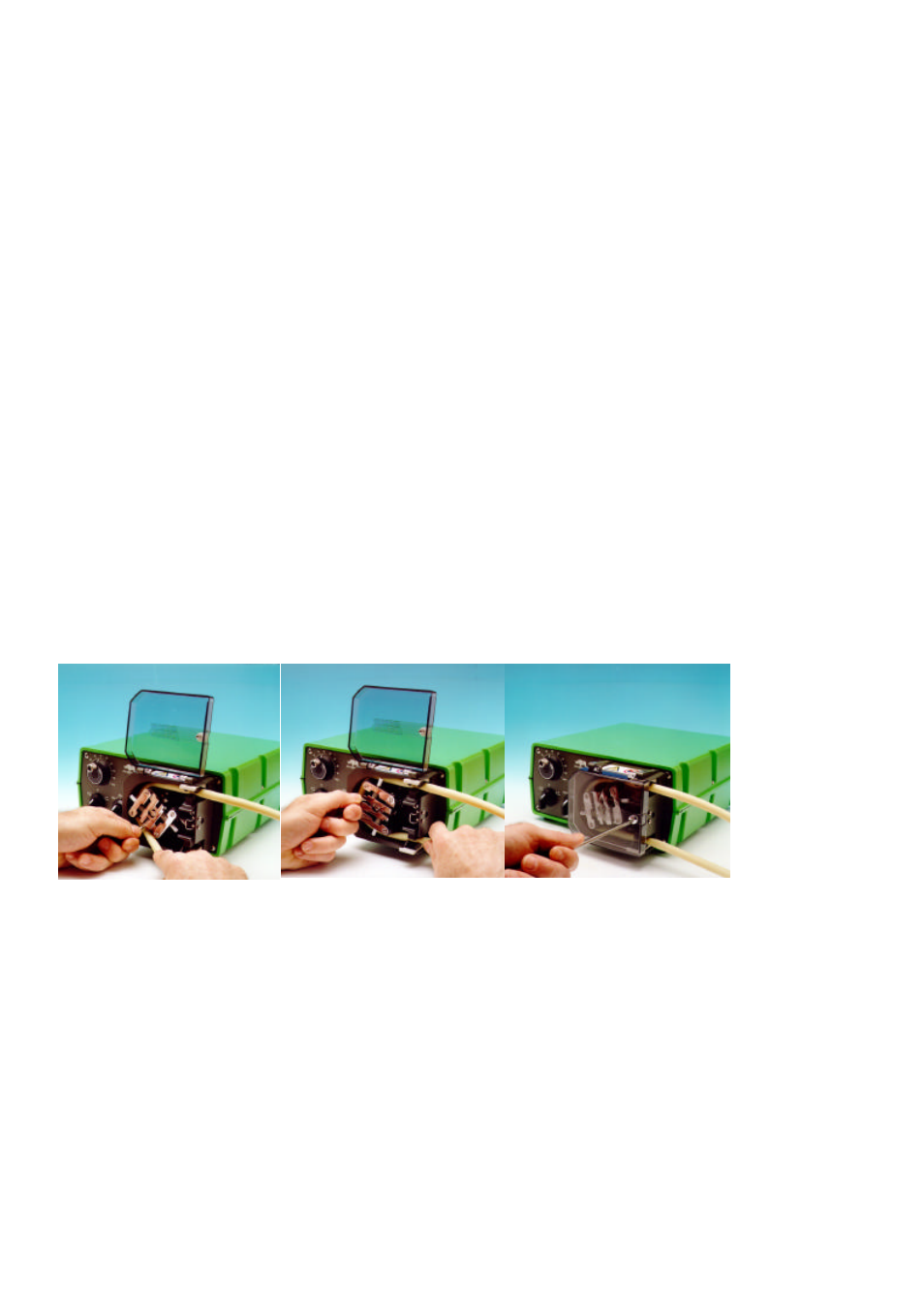

Carga de tubos
Antes de montar el tubo desconectar el accionamiento. Desbloquear y abrir la protección articulada y hacer girar la
manivela del cigüeñal del rotor hasta que encaje en su posición. Seleccione el tramo de tubo requerido, teniendo en
cuenta que para el sistema de guía se necesita aproximadamente unos 240mm.
Acoplar un extremo del tubo en una de las pinzas accionadas por resorte y luego, mientras se gira el rotor con la
manivela, meter el tubo entre los rodillos y la guía, alineándolo dentro de las guías de tubo del rotor. El tubo deberá
quedar tendido de manera natural contra la guía y no deberá estar retorcido ni estirado.
Acoplar el otro extremo del tubo en la segunda pinza accionada por resorte, asegurándose de que el tubo no se afloja
dentro de la cabeza de bomba, ya que esto acortaría la vida del tubo.
Cerrar el brazo de la manivela y cerrar y bloquear la protección.
Una vez que la bomba se haya puesto en marcha, abrir la pinza de salida durante un rato de manera que el tubo pueda
hallar su longitud natural. La cabeza de bomba.
501RL está acoplada con pinzas de tubo de cuatro posiciones, para poder acomodar varios diámetros de tubo, que se
pueden ajustar empujando o tirrando de las varillas de la parte superior de la pinza de arriba y la parte inferior de la pinza
de abajo. Ajustar las pinzas de manera que se aplique la mínima presión posible al tubo.
