Watson-Marlow 505Di - Manual (Página 14)

14

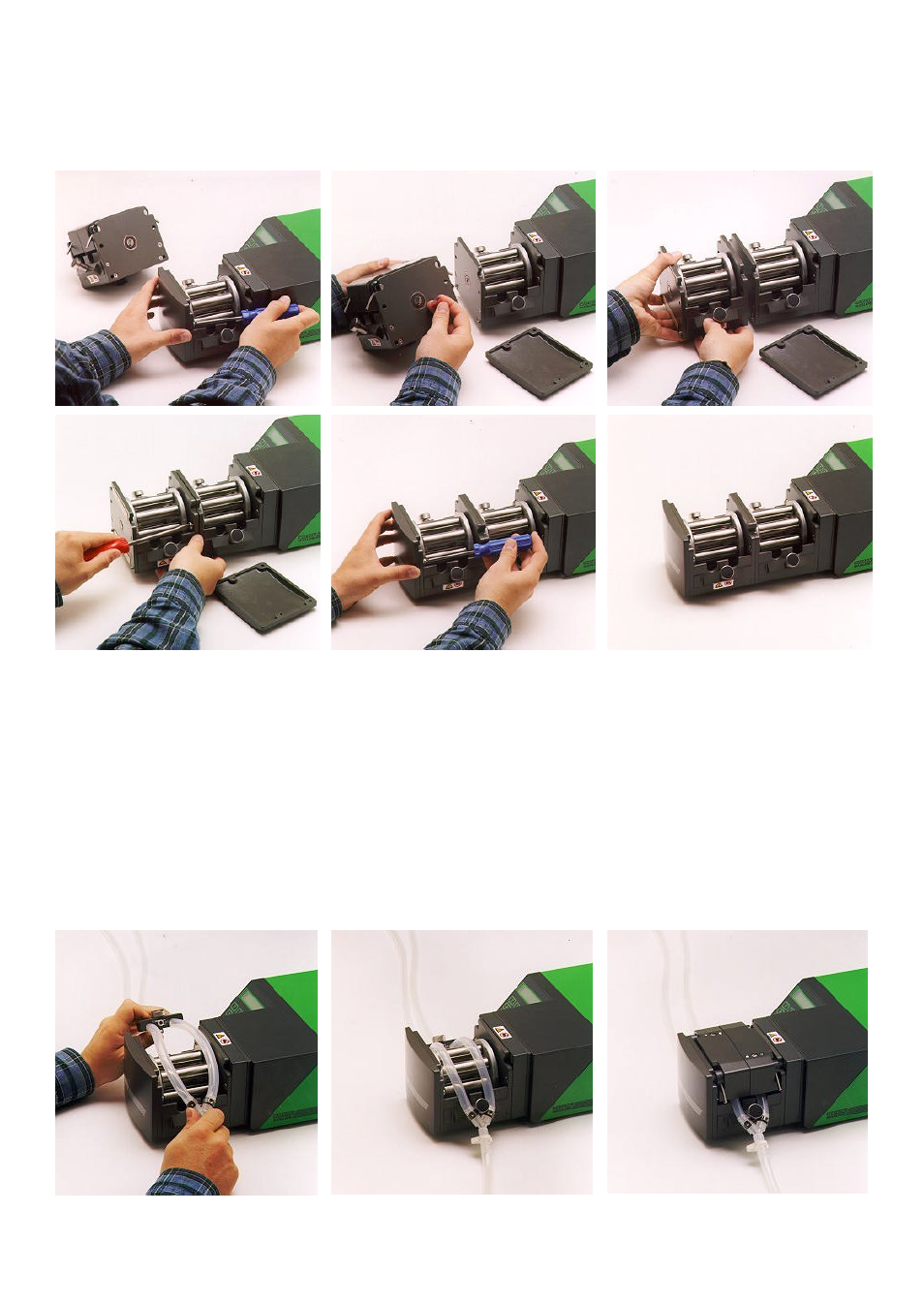

Instalación del 505LX
Retire la placa frontal curva del 505L desenroscando los dos tornillos de sujeción (interior de la cara frontal del 505L).
Engrase el retén del eje motor 505LX. Alinee el retén del eje motor del 505LX y la ranura del 505L en el eje central.
Adapte el 505LX al 505L. Ajuste los tornillos de sujeción en las caras de contacto del 505L y el 505LX. Adapte el frente
curvo al 505LX y ajústelo con los dos tornillos de sujeción (en el interior de la cara frontal del 505LX).
Carga del tubo
Elemento en doble y
Levante las palancas de posicionamiento de la pista y retire la pista. Coloque un extremo del elemento en doble y sobre
uno de los pasadores de sujeción del 505L. Extienda el elemento por encima del rotor y coloque el otro extremo del
elemento sobre el segundo pasador de sujeción del 505L. Vuelva a colocar la pista y presione hacia abajo las palancas
de posicionamiento de la pista (Véase instalación del cabezal de bomba).
Tubos de entrada dobles
Levante las palancas de posicionamiento de la pista y retire la pista. Gire y retire el pasador de sujeción de entrada del
505L. Conecte los tubos dobles de entrada y el tubo de salida utilizando los conectores y las presillas de sujeción
adecuados. Instale los tubos de entrada en el retén de sujeción del tamaño correspondiente. Coloque el retén de
sujeción en el 505L (empuje y gire el dispositivo trabador para asegurar). Extienda los tubos por encima del rotor y
coloque el extremo de la pieza en y del elemento sobre el segundo pasador de sujeción del 505L. Vuelva a colocar la
pista y presione hacia abajo las palancas de posicionamiento de la pista.
