MANTENIMIENTO
55

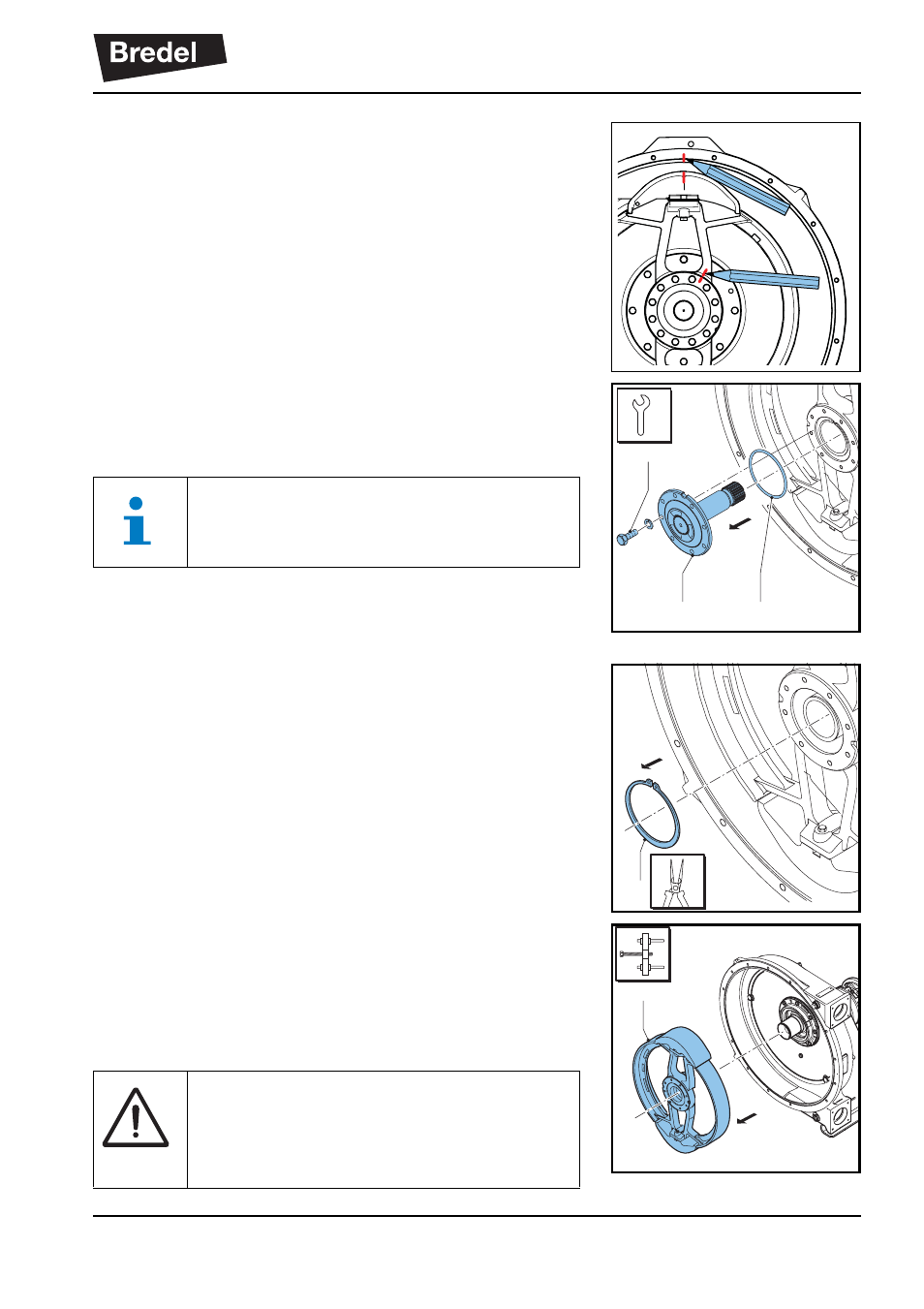

4. Marque la posición del eje impulsor en relación
al rotor antes de retirar el eje impulsor.
Asimismo, marque la posición del rotor en
relación a la carcasa de la bomba antes de
retirar los pernos de retención. Esto garantiza
que el ángulo entre los dos rotores sea de 90
grados.
5. Saque los tornillos de sujeción (A) del eje
impulsor (B) y retire el eje. Compruebe si la
junta de estanqueidad (C) está dañada.
6. Retire la grupilla de sujeción del rotor (A) que
bloquea el rotor en el cubo. Use las
herramientas correctas para realizar esta
operación.
7. Coloque los medios de elevación necesarios
antes de desmontar el rotor. Extraiga el rotor
(A) del núcleo. Durante esta parte del
desmontaje, se necesitará un extractor o
similar.
B
A
C
Si el eje impulsor no se puede desmontar
a mano, utilice un destornillador en las
ranuras del rotor proporcionadas a tal fin.
A
A
ADVERTENCIA
Para transportar el rotor, utilice una eslinga
o medio similar. Para conocer el peso del
rotor, véase §
11.1.5 .
