INSTALACIÓN
27

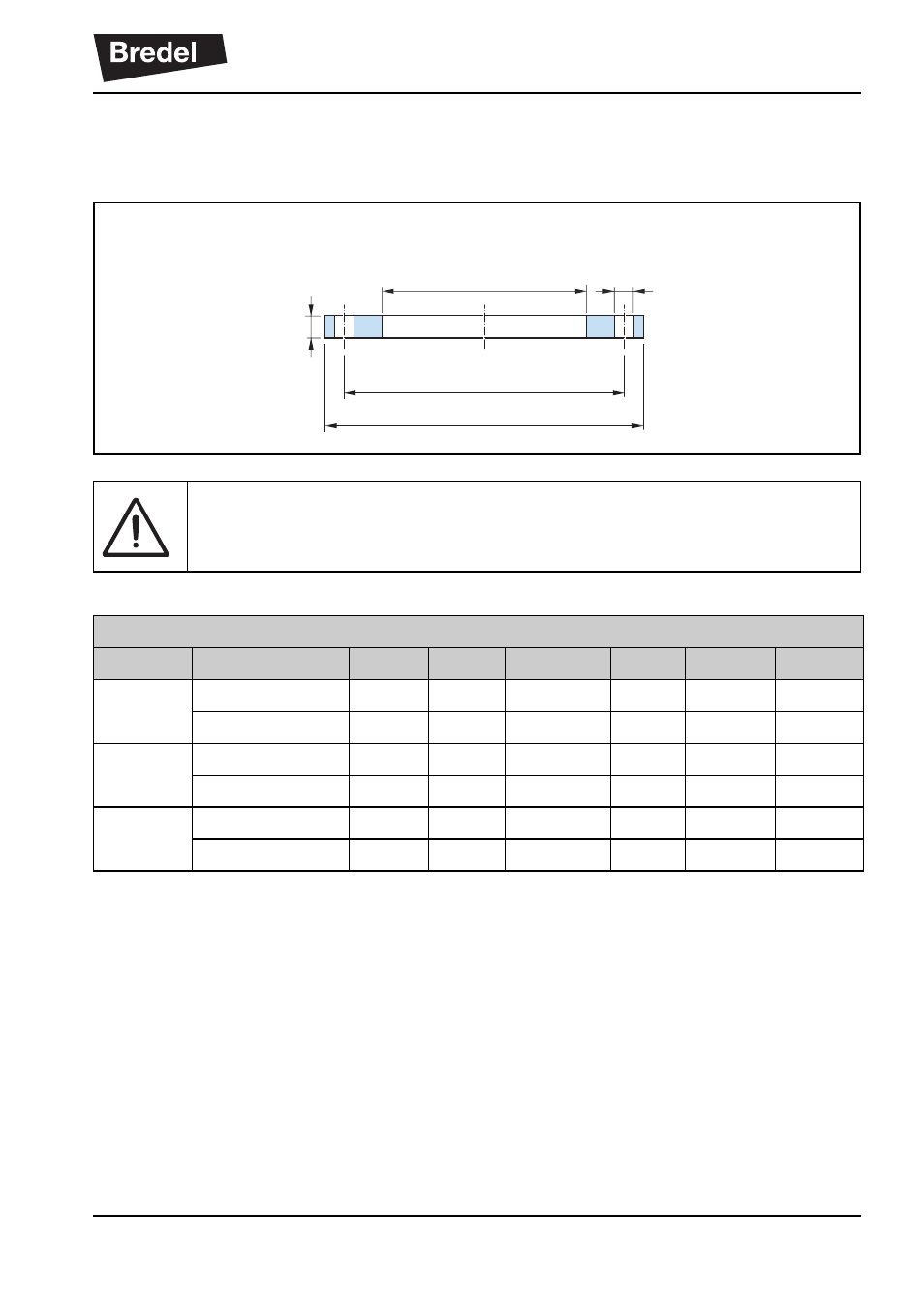

5.3.4 Tamaños de brida de las tuberías
La siguiente tabla muestra los tamaños de brida del cuerpo de la bomba para la
conexión exterior.
PRECAUCIÓN
Aplique un diámetro de tubería suficientemente grande al unir ambos con-
ductos de descarga o ambos conductos de aspiración.
Tamaños de brida
Bomba EN-ANSI D d6 b k Número d2
Bredel
265
EN1092-1 [mm] 185 81 20 145 4 18
ANSI [pulgadas] 7 2,94 7/8 5-1/2 4 3/4
Bredel
280
EN1092-1 [mm] 200 94 20 160 8 18
ANSI [pulgadas] 7-1/2 3,57 15/16 6 4 3/4
Bredel
2100
EN1092-1 [mm] 220 119 22 180 8 18
ANSI [pulgadas] 9 4,57 15/16 7-1/2 8 3/4
b
d2
D
d6
øk
