INSTALACIÓN
29

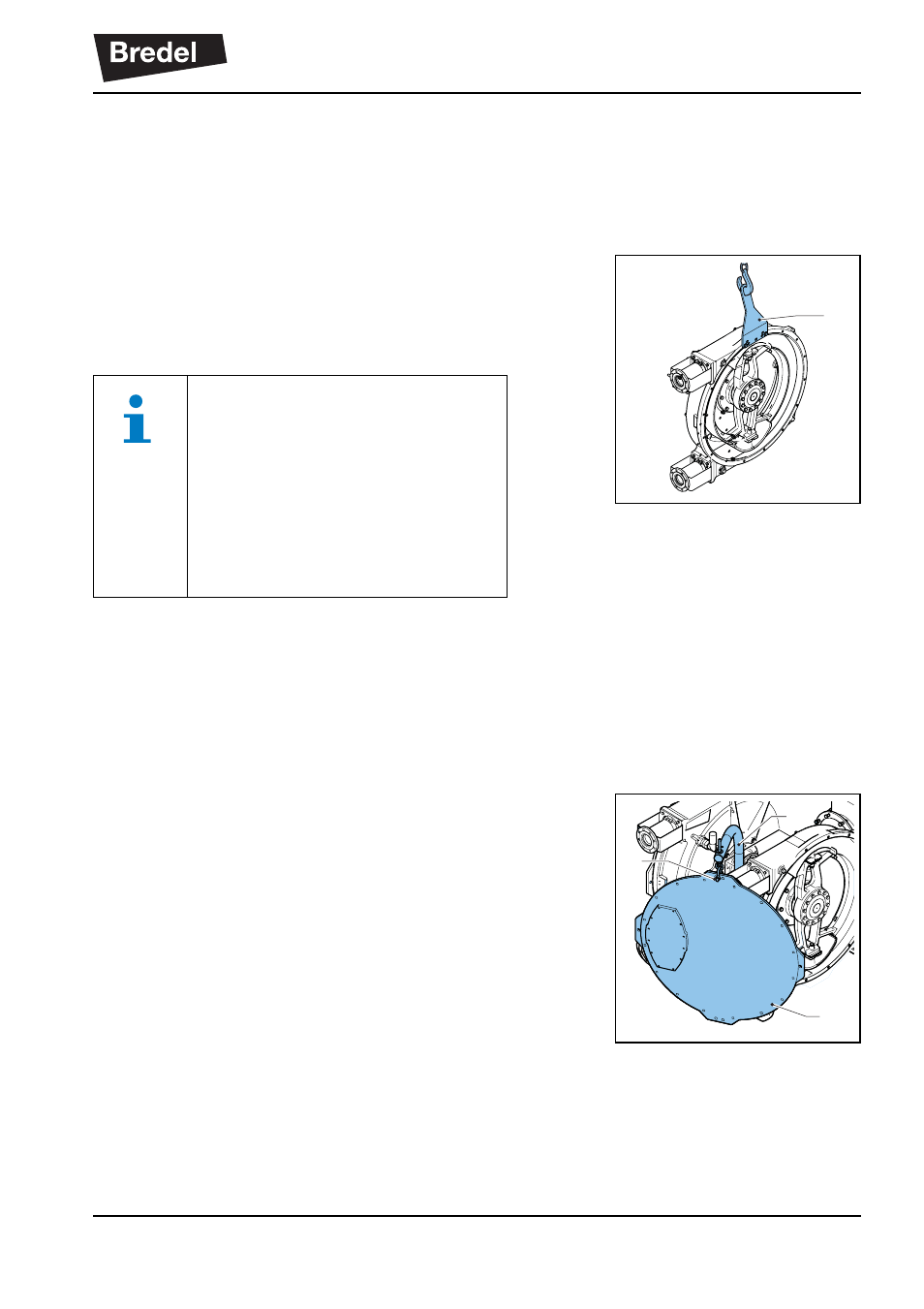

5.4.2 Elevación del cabezal de la bomba
1. El cabezal de la bomba puede elevarse
utilizando el orificio de elevación (C) de la parte
superior de la tapa de la bomba, véase §
5.4.3 .
2. Durante el (des)montaje del cabezal de la
bomba del anillo adaptador, puede utilizarse
una herramienta de elevación de fabricación
especial (A).
El límite de carga de trabajo (WLL) de la
herramienta de elevación es 1100 kg/2420 lbs.
Para conocer los pesos del cabezal de la
bomba, consulte §
11.1.5 .
5.4.3 Elevación de la tapa de la bomba
1. La tapa (B) puede elevarse utilizando el orificio
de elevación (C) de la parte superior de la tapa
de la bomba.
Para conocer los pesos de la tapa de la bomba,
consulte §
11.1.5 .
La tapa también puede elevarse mediante un
dispositivo de elevación de la tapa (A), también
denominado CLD. Para conocer el montaje del
dispositivo de elevación de la tapa, consulte
§
8.9.4 para la configuración horizontal y § 8.9.5
para la configuración vertical.
A
La herramienta de elevación
garantiza que el cabezal de la
bomba se posicione verticalmente
delante del anillo adaptador. Esto
facilita el montaje o el desmontaje
del cabezal de la bomba. La herra-
mienta de elevación puede ser
suministrada por Bredel.
A
C
B
