DESCRIPCIÓN
17
conectados a las tuberías de aspiración y descarga por
medio de una construcción de brida (C). En el centro
del cabezal de la bomba hay un rotor montado sobre
rodamientos (D) con dos zapatas de presión (E).

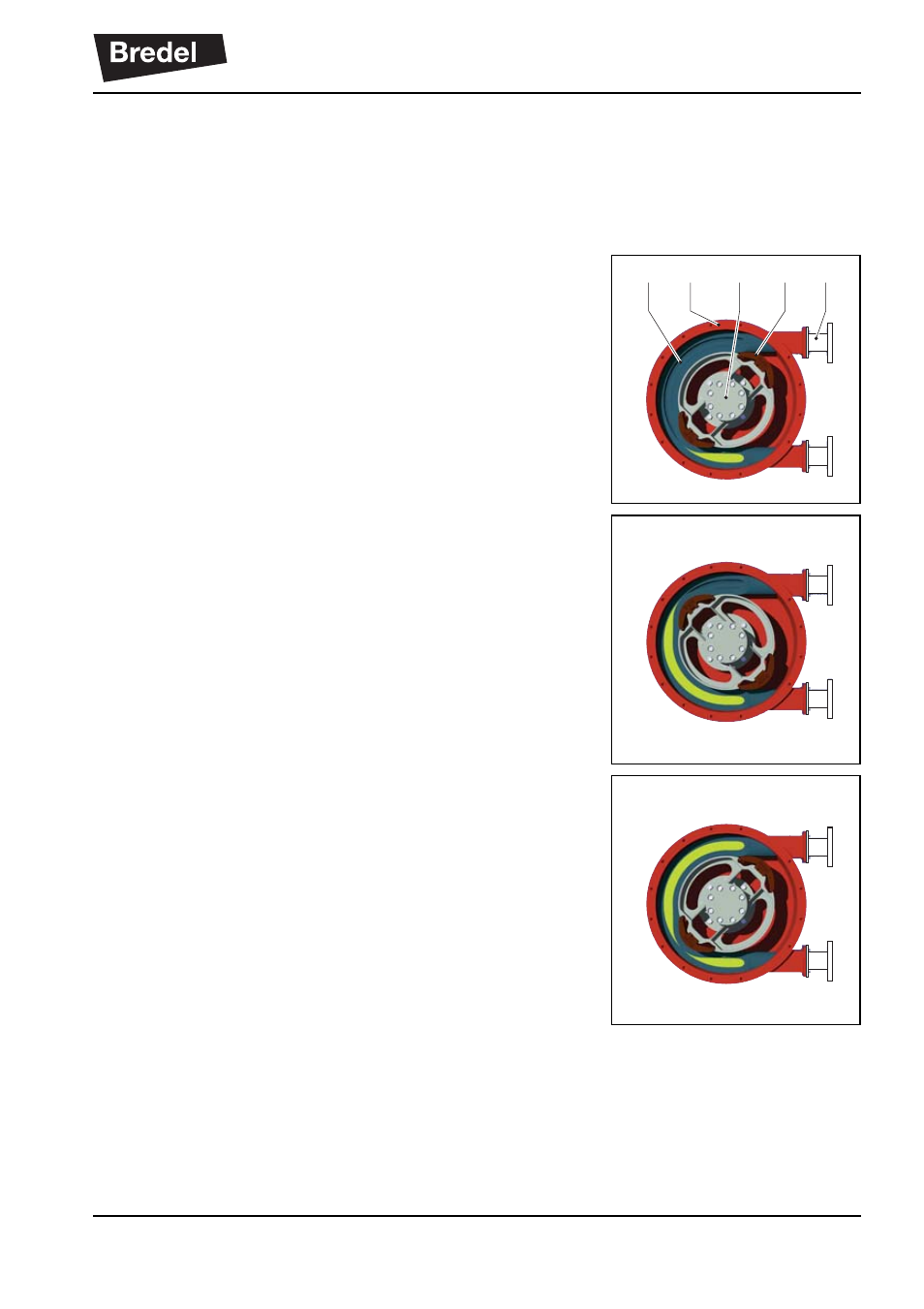

En la fase 1, la zapata de presión inferior comprime la
manguera de la bomba por medio del movimiento
rotativo del rotor forzando al fluido a pasar por la
manguera. Cuando ya ha pasado la zapata de presión,
la manguera recupera su forma original debido a las
propiedades mecánicas del material.
En la fase 2, el producto es introducido en la manguera
por el movimiento de rotación (continuo) del rotor.
En la fase 3, la segunda zapata de presión comprimirá,
seguidamente, la manguera de la bomba. Debido al
movimiento de rotación continuo del rotor no sólo se
aspira producto nuevo sino que el producto que ya está
presente es forzado a salir por la acción de la zapata de
presión. Cuando la primera zapata de presión trabaja
desde la manguera de bomba, la segunda zapata de
presión ha cerrado ya la manguera de bomba para
evitar el contra-flujo del producto bombeado. Este
método de desplazamiento de líquidos es conocido
como el "principio de desplazamiento positivo".
D E C B A
