Tecfluid MT03F - Manual (Página 9)

9
Esta entrada es compatible con todas las turbinas de la serie TM y con aquellos
instrumentos que tengan una salida tipo pickup magnético cuya tensión esté en el rango
de 30 mVpp … 10 Vpp. Valores mayores pueden causar daños al equipo.
La impedancia de entrada es de 2 k Ω. La entrada dispone de una protección para limitar
la tensión aplicada al circuito, que consta de dos diodos en paralelo y dos resistencias de
100
Ω.

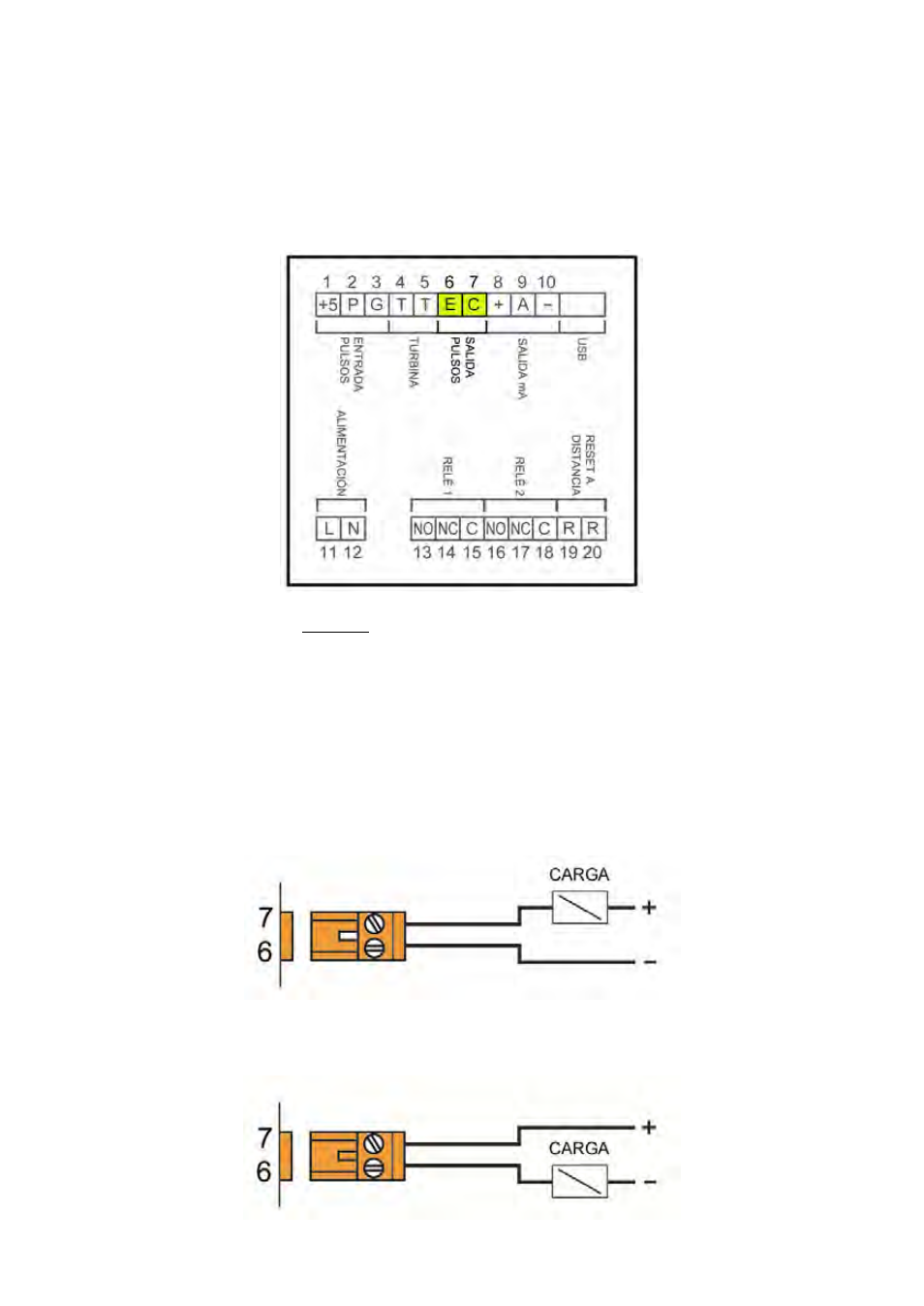

3.2.4 Conexión de la salida de pulsos
Ejemplo de conexión con la carga en el emisor
Terminal
6 Emisor
7 Colector
La salida de pulsos funciona en modo repetidor, es decir, da un pulso por cada pulso de
entrada o por cada periodo de la señal de turbina.
Se compone de un optoaislador cuyos terminales son el colector y el emisor de un
transistor NPN bipolar.
Ejemplo de conexión con la carga en el colector
