5
1 INTRODUCCIÓN
Los equipos MT03F son indicadores de caudal, totalizadores y controladores para
procesos de dosificación.
El circuito electrónico utiliza la más avanzada tecnología basada en el procesado digital
de la señal para obtener medidas precisas y fiables.
El equipo ofrece las siguientes prestaciones:
 Display gráfico con menús intuitivos.
 Entrada de impulsos compatible con los contadores de las series COVOL y TM,
así como con la mayoría de instrumentos emisores de pulsos del mercado.
 Preselección y salidas de relé para aplicaciones de dosificación.
 Indicación de caudal, totalizador y contador parcial.
 Salida de pulsos (repetidor de la señal de entrada).
 Salida de corriente (4-20 mA) proporcional a la variable medida y programable
por el usuario.
 Salidas de relé configurables para que actúen como alarma de caudal.
2 RECEPCIÓN
Los convertidores de la serie MT03, se suministran convenientemente embalados para
su transporte y con su correspondiente manual de instrucciones, para su instalación y
uso.
Todos los equipos han sido verificados en nuestras instalaciones.
2.1 Temperatura de almacenamiento
-20ºC ...... +60ºC
3 INSTALACIÓN
3.1 Ubicación
El convertidor MT03F está ubicado en una caja según norma IEC 61554 de tamaño 96x96
mm y está previsto para ser montado en un panel de un armario eléctrico con un taladro
cuadrado de 90 x 90 mm +0,5 mm / -0 mm. El armario debe disponer de una profundidad
mínima de 90 mm detrás del panel.

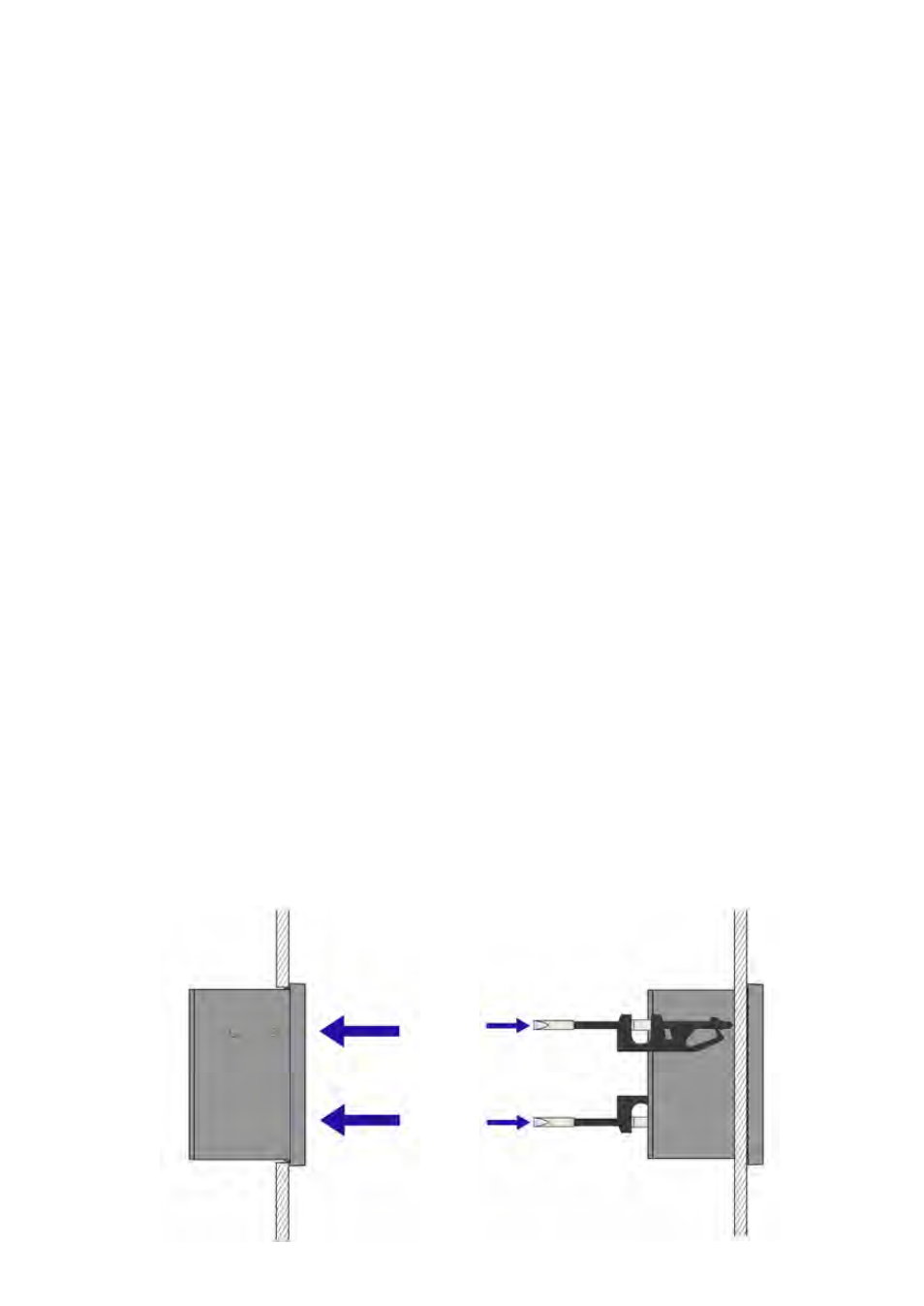

Para instalarlo en el armario, introducirlo por la parte frontal del panel hasta el fondo como
indica la siguiente figura. Seguidamente, atornillar las bridas de sujeción hasta que hagan
presión sobre el panel.
