27
- Relés. Si están configurados como dosificación cambian su estado cuando el
contador parcial alcanza el valor de la preselección asociado a cada relé.
Desde la pantalla de funcionamiento se accede a la pantalla de entrada de preselección
mediante la tecla (Bajar / Izquierda).
En esta pantalla se entra la cantidad a dosificar. Existen 3 posibilidades:
- Si sólo el relé 1 está destinado a dosificación (ver punto 7.6.1 en página 23), sólo
aparecerá la pantalla “Preselección 1” y el valor introducido es aquel que cuando el
contador parcial alcance dicho valor, producirá un cambio de estado en el relé 1.
- Si sólo el relé 2 está destinado a dosificación (ver punto 7.6.1 en página 23), sólo
aparecerá la pantalla “Preselección 2” y el valor introducido es aquel que cuando el
contador parcial alcance dicho valor, producirá un cambio de estado en el relé 2.
- Si los dos relés están destinados a dosificación (ver punto 7.6.1 en página 23),
aparecerá primero la pantalla “Preselección 1” y después la pantalla “Preselección
2”. Los valores introducidos son aquellos que cuando el contador parcial alcance
cada valor, producirá un cambio de estado en el relé 1 o relé 2.
NOTA: No se permite la entrada de una preselección con valor cero ni tampoco que las dos
preselecciones tengan el mismo valor.
12.1 Inicio de dosificación
Para poder iniciar una dosificación, el equipo debe encontrarse en una pantalla donde
aparezca el contador parcial. De no ser así, la maniobra de inicio no tendrá efecto.
Para realizar la maniobra de inicio se puede actuar sobre los terminales de Reset a
distancia (ver punto 4.2.7 en página 12 ) o pulsar la tecla (Escape).
A partir de ese momento, el contador parcial pasará a cero y los relés configurados como
dosificación cambiarán de estado para pasar a ON.

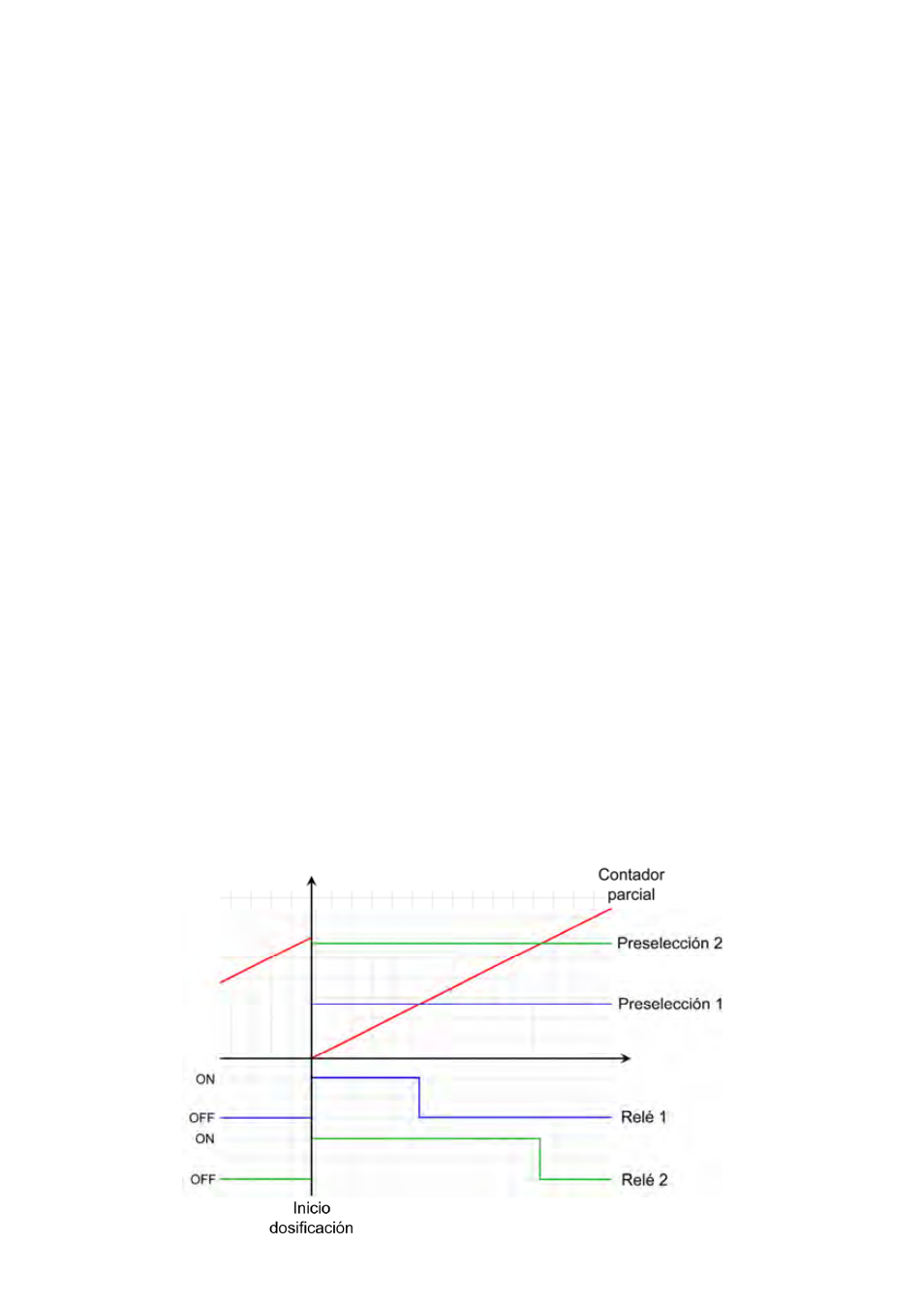

12.2 Proceso y final de dosificación
El contador parcial se incrementa cuando el MT03F recibe señal de caudal.
Cuando alcanza el valor de cada preselección, el relé asociado pasa a estado OFF.
Si durante el ciclo de dosificación se pulsa la tecla (Escape) el relé pasa a estado OFF y el
ciclo de dosificación queda terminado a pesar de no haber llegado al valor de preselección.
Si fuera necesario completar la dosificación en la cual se realizó un paro, bien sea por
pulsar la tecla (Escape) o por un fallo de la red eléctrica durante la dosificación, hay que
programar el valor de preselección como la diferencia entre el valor de preselección inicial y
el valor del contador parcial que se muestra la pantalla en el momento del paro del proceso.
