18
La entrada de pulsos es compatible con todos los caudalímetros de la serie COVOL, así
como con instrumentos que tengan una salida de pulsos de los siguientes tipos:
- De 0 a VCC, donde VCC < 24V
- Colector abierto NPN
- Contacto libre de potencial
La entrada de turbina es compatible con todas las turbinas de la serie TM y con aquellos
instrumentos que tengan una salida tipo pickup con una tensión entre 30 mVpp y 10 Vpp.
NOTA IMPORTANTE: Si se elige la entrada de pulsos, el contador asociado deberá
conectarse en los terminales 1, 2 y 3, tal como indica el punto 3.2.2 de la página 7. De la
misma forma, si se elige la entrada turbina, la conexión debe realizarse en los terminales
4 y 5 como indica el punto 3.2.3 de la página 8.
6.5 Filtro analógico
La señal de entrada puede ser filtrada para eliminar señales no deseadas de alta
frecuencia.

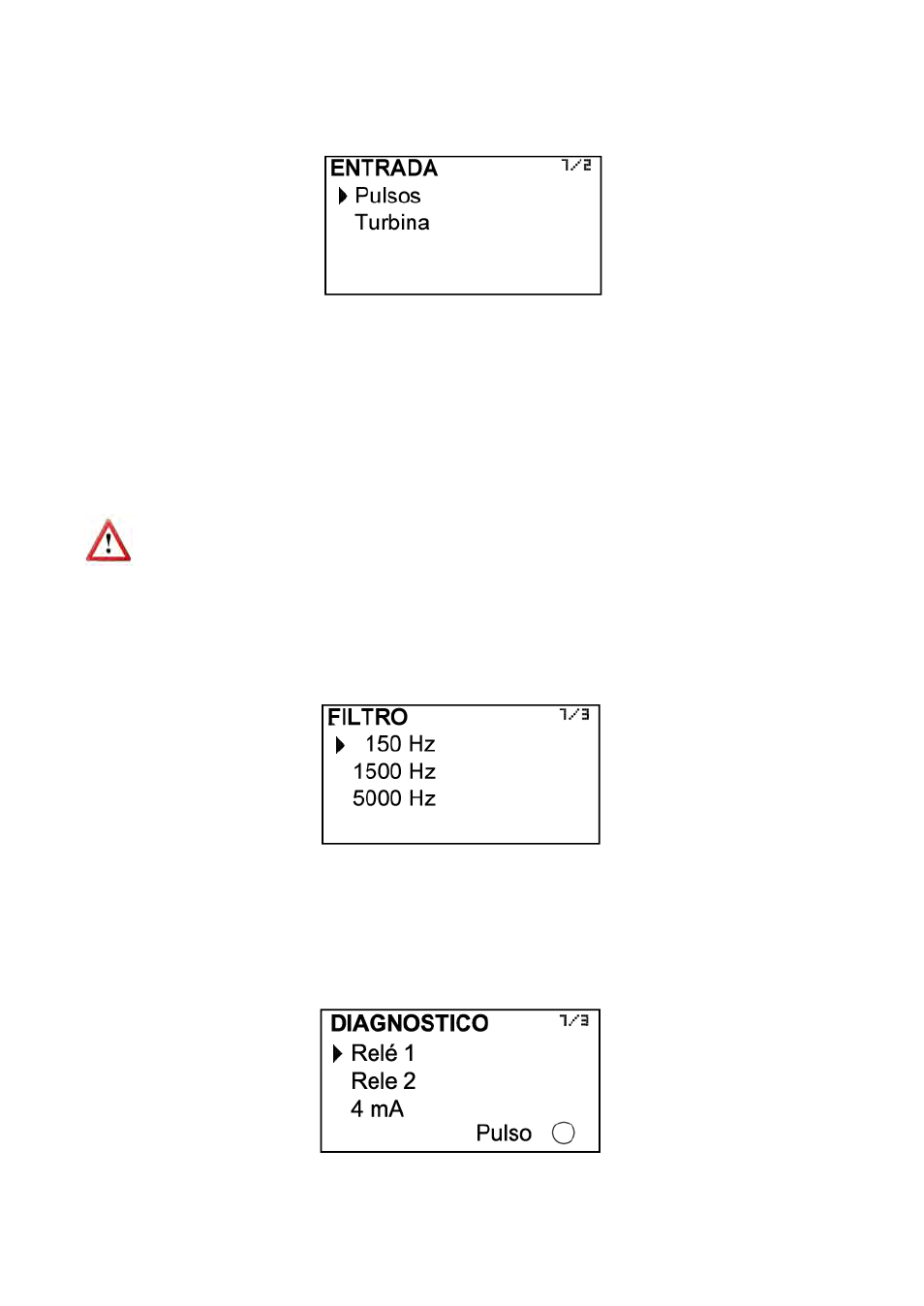

6.4 Entrada
En esta pantalla se puede elegir el tipo de señal proveniente del equipo conectado al
MT03F.
Para los contadores de la serie COVOL, se recomienda seleccionar el filtro a 150 Hz.
Para las turbinas de la serie TM, se recomienda seleccionar el filtro a 1500 Hz.
6.6 Diagnóstico
Permite ver de forma rápida algunos parámetros del equipo.
