38
Ejemplo
Si se programa una salida para activarse a 100 m
3
/h y desactivarse a 90 m
3
/h, cuando el
caudal es cero la salida estará desactivada. Cuando el caudal alcanza 100 m
3
/h se
activará y no volverá al estado de desactivado hasta que el caudal no se sitúe por debajo
de 90 m
3
/h.
Si se programa una salida para desactivarse a 100 m
3
/h y activarse a 90 m
3
/h, cuando el
caudal es cero la salida estará activada. Cuando el caudal alcance el valor de 100 m
3
/h
se desactivará y no volverá al estado de activado hasta que el caudal no se sitúe por
debajo de 90 m
3
/h.
7.5.1.2 Tubería vacía
En este caso, el relé cambiará de estado cuando el caudalímetro detecte tubería vacía.
7.5.1.3 Caudal negativo
El relé cambiará de estado cuando el caudal cambie su signo.
7.5.2 Salida de pulsos
Esta salida permite conectar el convertidor a un PLC o a un totalizador remoto. Se
programan los pulsos que proporciona la salida por cada unidad de volumen totalizado.
Pueden seleccionarse los siguientes parámetros.
7.5.1.1 Alarma
Si se selecciona Alarma, se tiene acceso a programar el caudal al que se desea que los
relés conmuten y su nivel de histéresis. Por nivel de histéresis se entiende la diferencia
de nivel entre la activación y la desactivación de la salida. Para evitar que una salida de
relé esté continuamente pasando de estado activado a desactivado, se deben programar
los puntos de activación y desactivación.

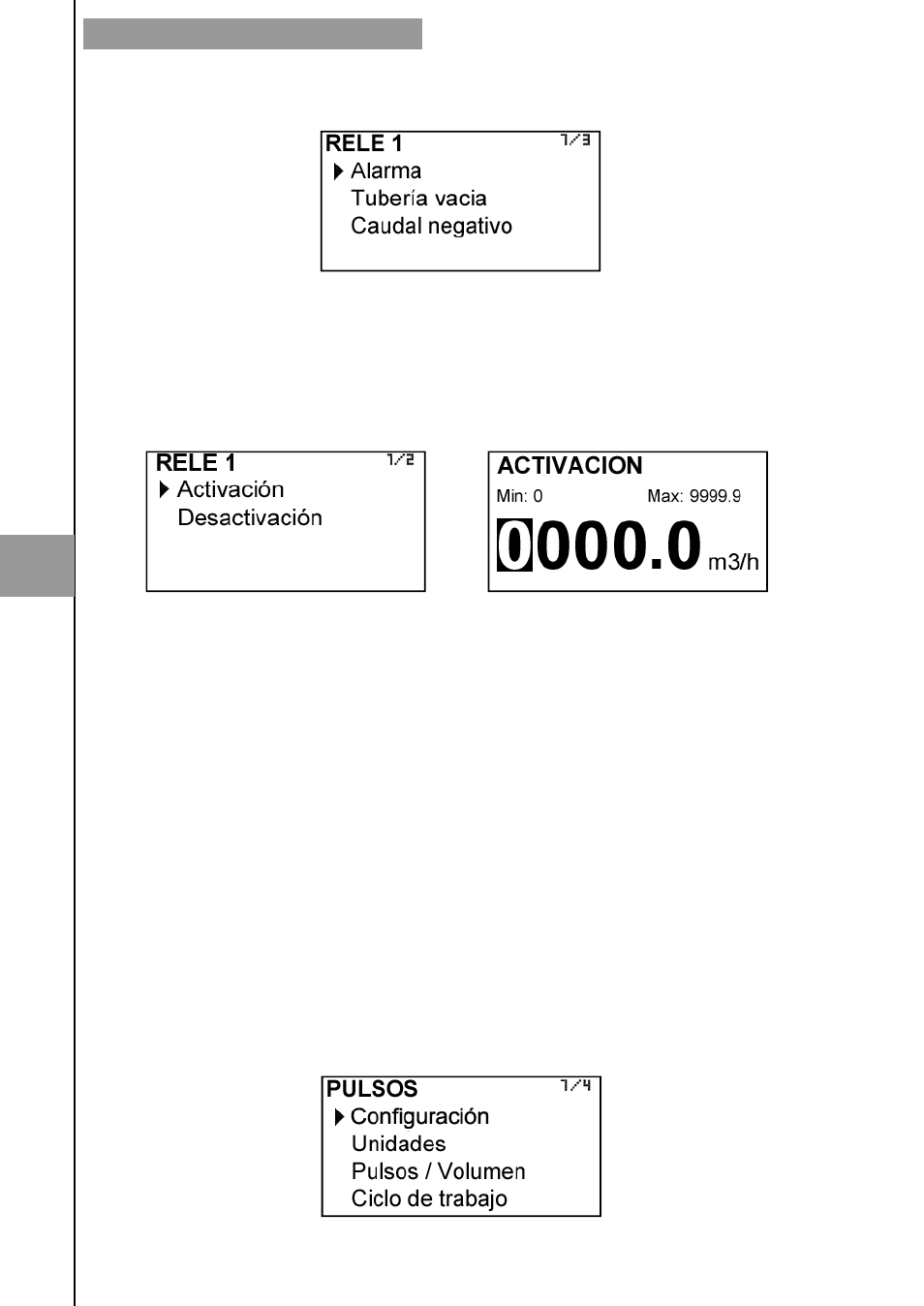

Al seleccionar una de las dos salidas de relé, aparecen las opciones que permiten
asignar el comportamiento del relé a una función.
PROGRAMACIÓN DEL CONVERTIDOR
7
