17

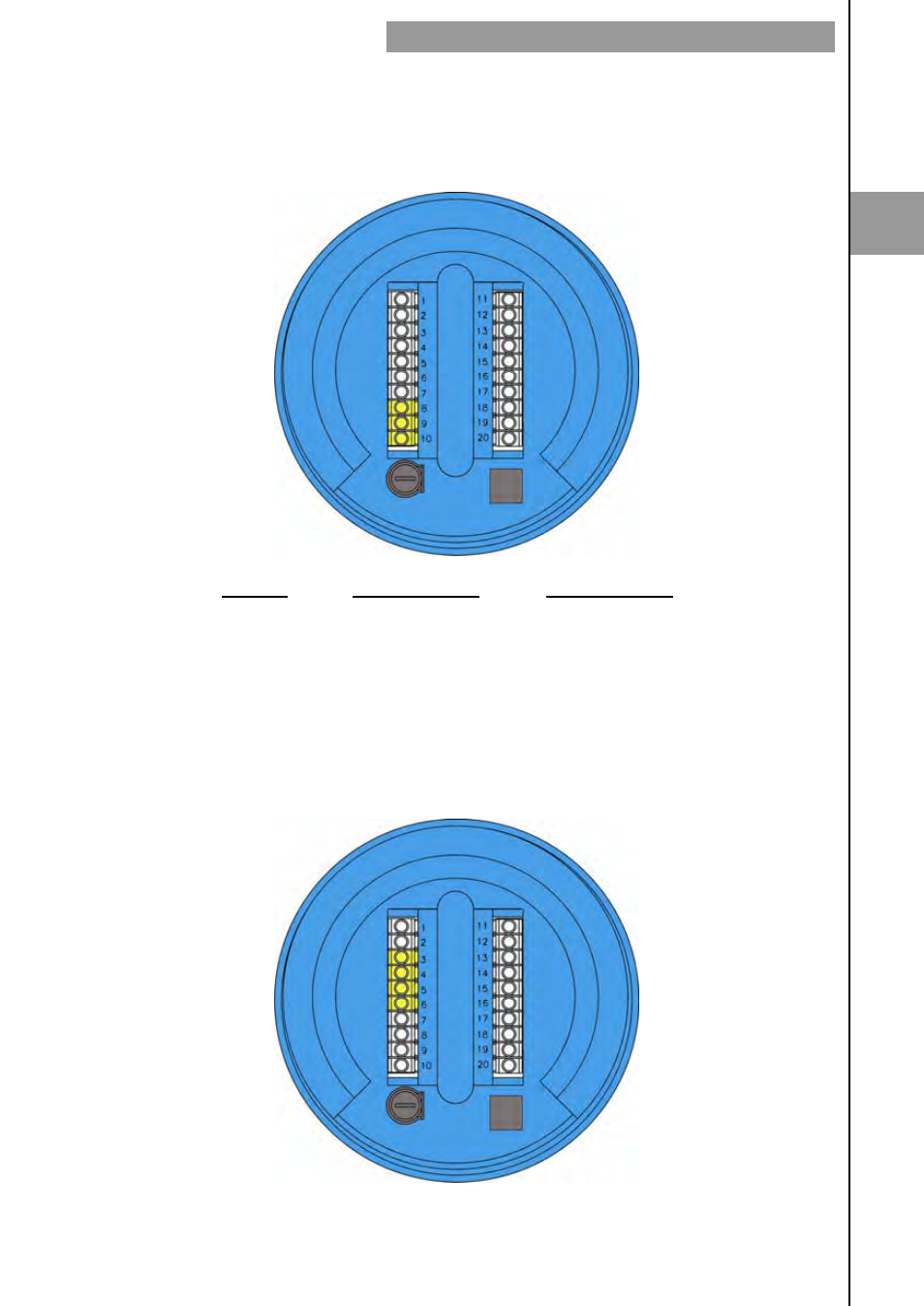

2.2.1 Conexión de la alimentación
Antes de iniciar la conexión comprobar que la tensión corresponde a las necesidades de
la instalación. La tensión de alimentación queda indicada en la etiqueta del convertidor.
Terminal Alimentación AC Alimentación DC
8 Tierra NC
9 Neutro -
10 Fase +
Es muy importante realizar la conexión de la tierra de la red debido a la presencia de un
filtro de red en el interior del convertidor que utiliza dicha conexión.
2.2.2 Conexión de las salidas de relé
2
INSTALACIÓN DEL CONVERTIDOR ELECTRÓNICO
