19
2
Terminal
1 Contacto
2 Contacto
Estos terminales corresponden a una entrada de puesta a cero (reset) del totalizador.
Puede conectarse un contacto normalmente abierto y libre de potencial. Es importante
que el contacto sea bueno para niveles bajos de tensión, para evitar efectos de rebote.

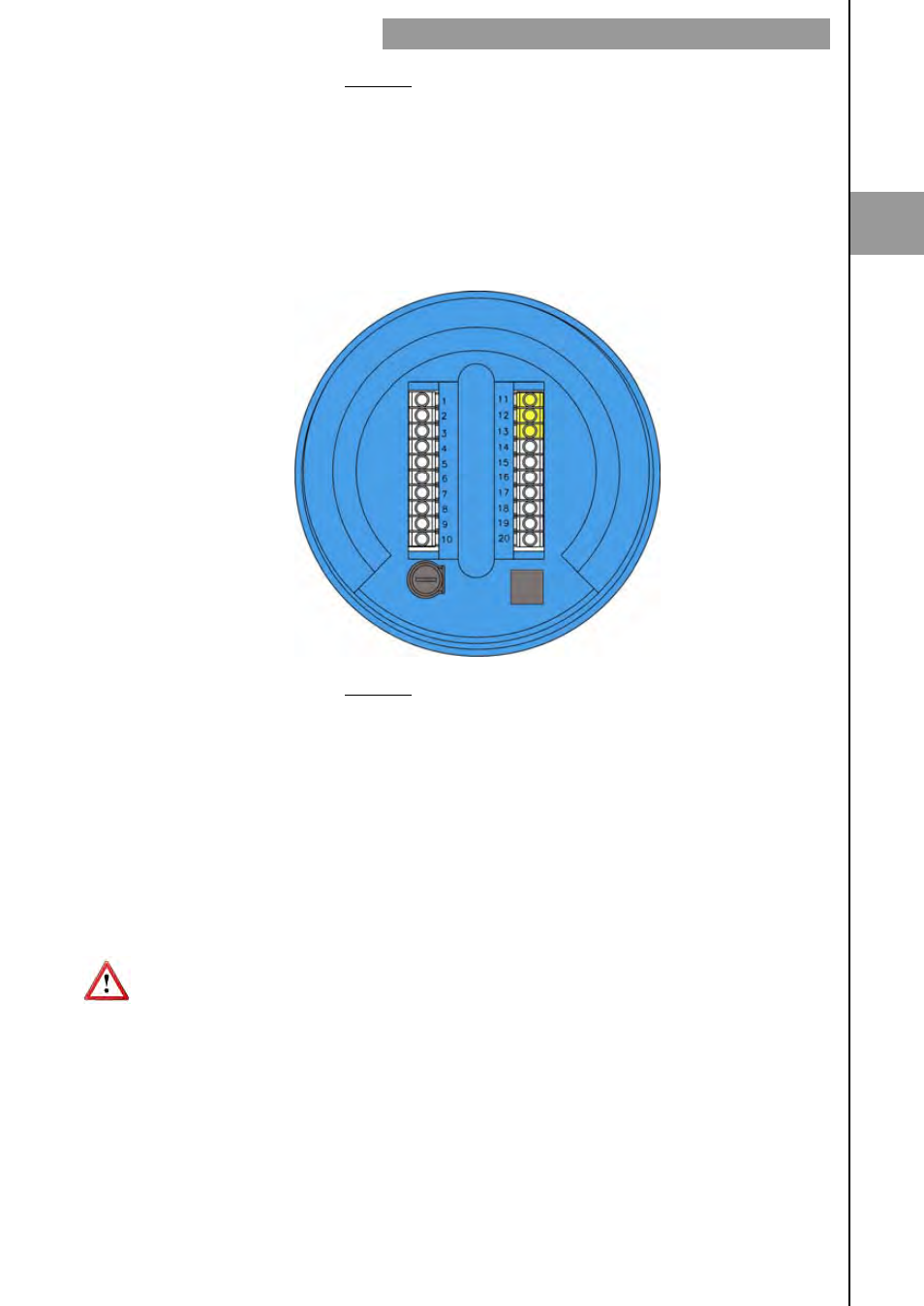

2.2.4 Conexión de la salida analógica
Terminal
11 mA (positivo, salida activa)
12 mA
13 mA (negativo, salida pasiva)
La salida de mA está galvánicamente aislada. Puede ser activa (lo cual significa que el
elemento receptor debe ser pasivo) o pasiva (lo cual significa que el elemento receptor
debe proporcionar alimentación al lazo de mA). Se recomienda emplear un receptor con
resistencia de entrada inferior a 700
Ω para garantizar un funcionamiento correcto.
La configuración del modo de salida analógica (activa o pasiva) se realiza mediante la
conexión en la regleta. Para el modo activo, se conectan los terminales 11 y 12. Para el
modo pasivo, se conectan los terminales 12 y 13.
NOTA: La salida analógica lleva incorporada una protección contra inversión de
polaridad. Debido a otra protección contra sobretensiones, si se conecta una tensión de
alimentación del lazo superior a 32 V podría llegar a dañar el convertidor.
INSTALACIÓN DEL CONVERTIDOR ELECTRÓNICO
