13

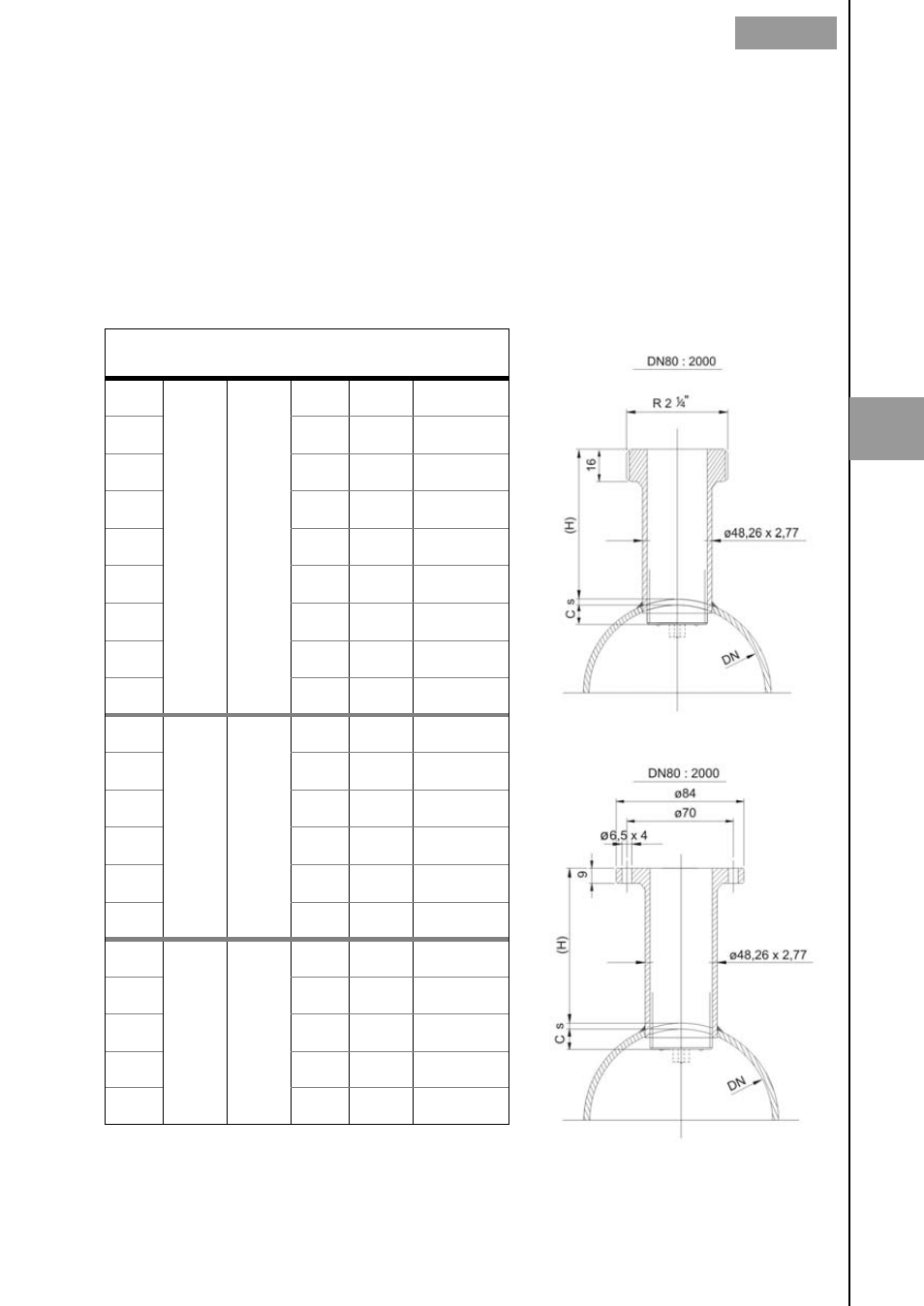

MONTAJE
Para facilitar el posicionamiento del inserto en la tubería, en el lateral de éste hay una
etiqueta con líneas que indican la posición del interior de la tubería para cada DN. Hacer
un corte en esta etiqueta por encima de la línea correspondiente al DN de la tubería, a
una distancia igual al espesor de la tubería. Arrancar la parte inferior de la etiqueta. Para
soldar el inserto en su posición definitiva, la línea de corte de la etiqueta deberá coincidir
con el exterior de la tubería.
De esta manera se garantiza que los electrodos de medida penetrarán suficientemente
en la zona del perfil de flujo que permitirá una medida precisa.
5
DN Long.
Sensor
Long.
Inserto
C (H)
80
101 93
10 88-s
100 12,5 85,5-s
125 15,5 82,5-s
150 19 79-s
200 25 73-s
250 31 67-s
300 37,5 60,5-s
350 44 54-s
400 50 48-s
500
206 145
62,5 140,5-s
600 75 128-s
700 87,5 115,5-s
800 100 103-s
900 112,5 90,5-s
1000 125 78-s
1200
356 190
150 203-s
1400 175 178-s
1600 200 153-s
1800 225 128-s
2000 250 103-s
Qnom
m 3 /h
90,5
141,3
220,9
318,1
565,5
883,6
1.272.,3
1.731,8
2.261,9
3.534,3
5.089,4
6.927,2
9.047,8
11.451,1
14.137,1
20.357,5
27.708,8
36.191,1
45.804,4
56.548,7
Acoplamiento Roscado
Acoplamiento a Brida
