8
AstillAdorA de leñA eléctricA splitz-it 5-toN AstillAdorA de leñA eléctricA splitz-it 5-toN

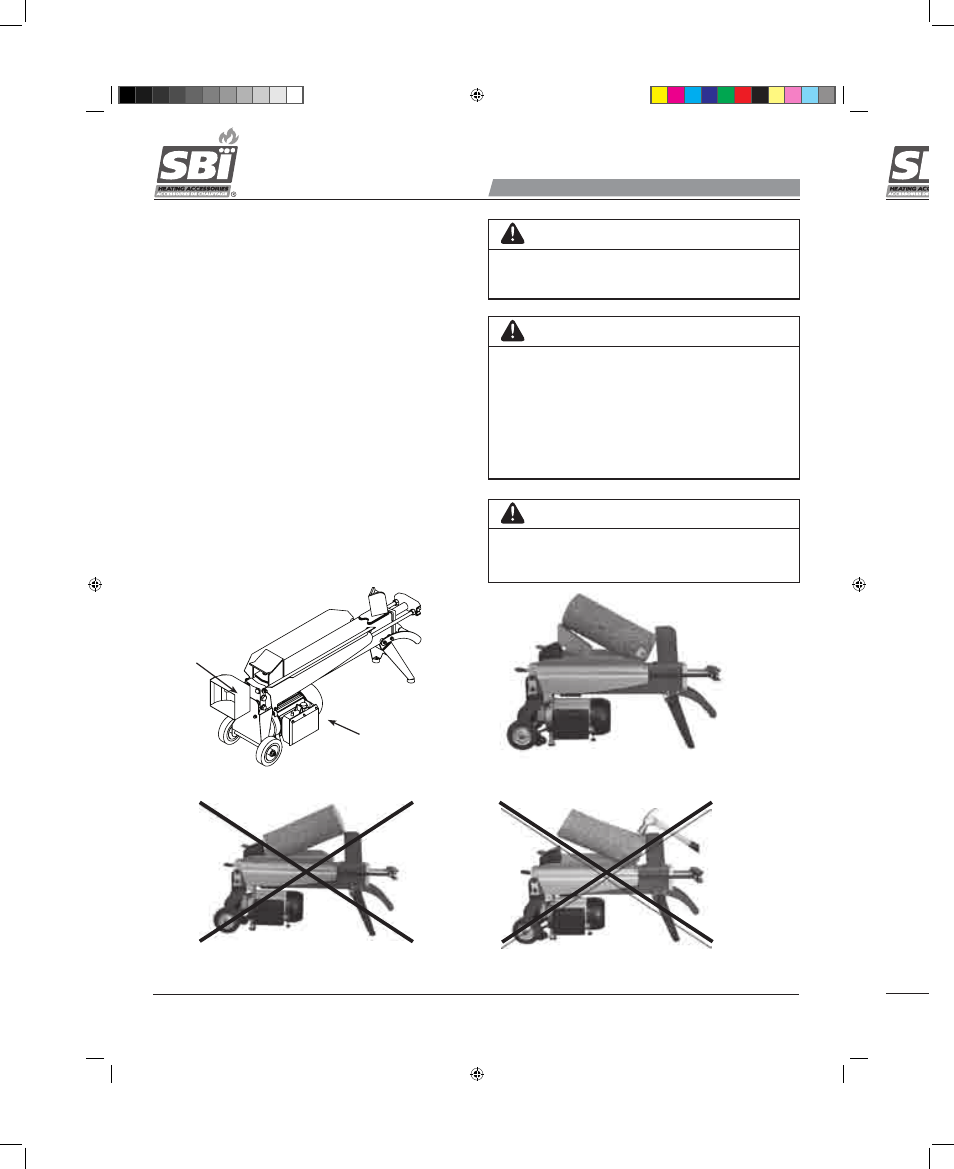

OpERAcIÓn DE LA ASTILLADORA
La astilladora de leña Splitz-It requiere el uso de ambas manos
para su operaración. La mano izquierda del usuario, controla la
palanca de control hidráulico, mientras que la mano derecha
controla el botón empujador. La astilladora se detendrá en
ausencia de cualquiera de las manos. El empujador de troncos
volverá a su posición inicial cuando las manos liberen los
controles. (VER FIGURA 5)
Astillar el tronco en la dirección del grano. Ubicar los troncos
a astillar en posición tranversal es peligroso y puede dañar
gravemente el equipo. No intente separar dos troncos al mismo
tiempo.
LIbERAR A Un TROncO TRAbADO
1. Suelte ambos controles.
2. Una vez que el empujador de troncos se detiene por
completo en su posición inicial, inserte una cuña de
madera debajo el tronco atascado.(VER FIGURA 7)
3. Vuelva a encender la astilladora para empujar la cuña de
madera debajo de el tronco atascado
4. Repita el proceso con una cuña con pendiente cada vez con
más fueza hasta que le tronco sea liberado completamente.
dispositivo de
seguridad de
la palanca
interruptor del
botón de empuje
Figura 6
Figura 7
Figura 8
MAnTEnIMIEnTO
SUSTITUIR EL AcEITE HIDRáULIcO
Cambie el aceite hidráulico de la astilladora después a cada
150 horas de uso. Siga los siguientes pasos para reemplazarlo.
1. Asegúrese de que todas las partes móviles se hallán
detenido y que la astilladora esta desconectada.
2. Quite la tapa del drenador de aceite y la varilla. Asegúrese
de que el tornillo de purga está bien cerrado. (VER
FIGURA 9)
3. Volteé la astilladora sobre el lado la pata de soporte, para
drenar el aceite hidráulico con la ayuda de un galón o de
un recipente de gran volumen. (VER FIGURA 10)
4. Volteé la astilladora sobre el lado del motor.
(VER FIGURA 11)
5. Llene el tanque con 3,5 L de aceite hidráulico fresco.
6. Manteniendo la astilladora en posición vertical, limpie la
superficie de la varilla de calibrar de la tapa de drenaje y
pongala de nuevo en el tanque de aceite.
7. Asegúrese de que el nivel del aceite está entre las 2
ranuras de la varilla.
8. Limpie tapa del drenador de aceite antes de ponerla
nuevamente en su sitio. Asegúrese de que la tapa
esta bien apretada para evitar las fugas antes poner la
astilladora en posición horizontal.
IMpORTAnTE : AFLOjE EL TORnILLO DE DREnAjE
HAcIEnDO 3 A 4 ROTAcIOnES AnTES DEL USO DEL
ApARATO.
Verifique regularmente el nivel de aceite para ver si se
situa entre las dos ranuras de la varilla. Si el nivel es inferior,
llenelo hasta que el nivel sea el correcto. Se recomiendan los
siguientes aceites hidráulicos, o equivalentes, para el sistema
de transmisión hidráulica de la astilladora:
SHELL Tellus 22
MOBIL DTE 11
ARA Vitam GF 22
BP Energol HLP-HM 22
AFILADO DE LA cUÑA DE cORTE
Cuando la cuña de corte se debilita y/o desgasta, se debe afilar
con una lima de dientes finos, aplanar la rebaba y las áreas
aplastadas a lo largo del borde de corte.
pREcAUcIÓn
nO MAnTEnGA LA pRESIÓn DE LA FUERzA SObRE LA
ASTILLADORA DURAnTE MáS DE 5 SEGUnDOS cOn EL FIn
DE ASTILLAR LEÑA MUY DURA.
pREcAUcIÓn
S IEMpRE ASEGURESE DE pOnER FIRMEMEnTE LOS
TROncOS En LOS SOpORTES DE TROncOS ASEGURESE qUE
LOS TROncOn nO SE VOLTEEn , qUE nO SE bALAncEEn
qUE nO SE DESLIcEn DURAnTE EL cORTE.qUE LES
bÛcHES nE TOURnEROnT pAS, nE bALAncEROnT pAS ET
nE GLISSEROnT pAS pEnDAnT LE FEnDAGE. nO FUERcE
LáMInA cORTADORA FRAccIOnADO LA pARTE SUpERIOR
DEL TROncO. ESTO ROMpERá LA LáMInA O pUEDE DAÑAR
LA MáqUInA. (VER FIGURA 6)
pREcAUcIÓn
nO TRATE DE DESbLOqUEAR Un TROncO ATAScADO En EL
áREA DE LA cUÑA cOn Un MARTILLO U OTRO DISpOSITIVO.
(VER FIGURA 8)
Figura 5
