Esta sección explica cómo conectar los altavoces, el equipo de
grabación y las antenas.
Para otras conexiones, véanse las secciones de abajo.
n Conexión a un receptor inalámbrico (vpágina 27)
NOTA
• No enchufe el cable de alimentación hasta haber realizado todas las
demás conexiones.
• A la hora de realizar las conexiones, consulte también las instrucciones
de funcionamiento de los otros componentes que vaya a conectar.
• No olvide conectar los canales izquierdo y derecho correctamente
(izquierdo con izquierdo, derecho con derecho).
• No junte los cables de alimentación con los de las conexiones. Si
están juntos se puede producir un ruido o un zumbido.
Conexiones

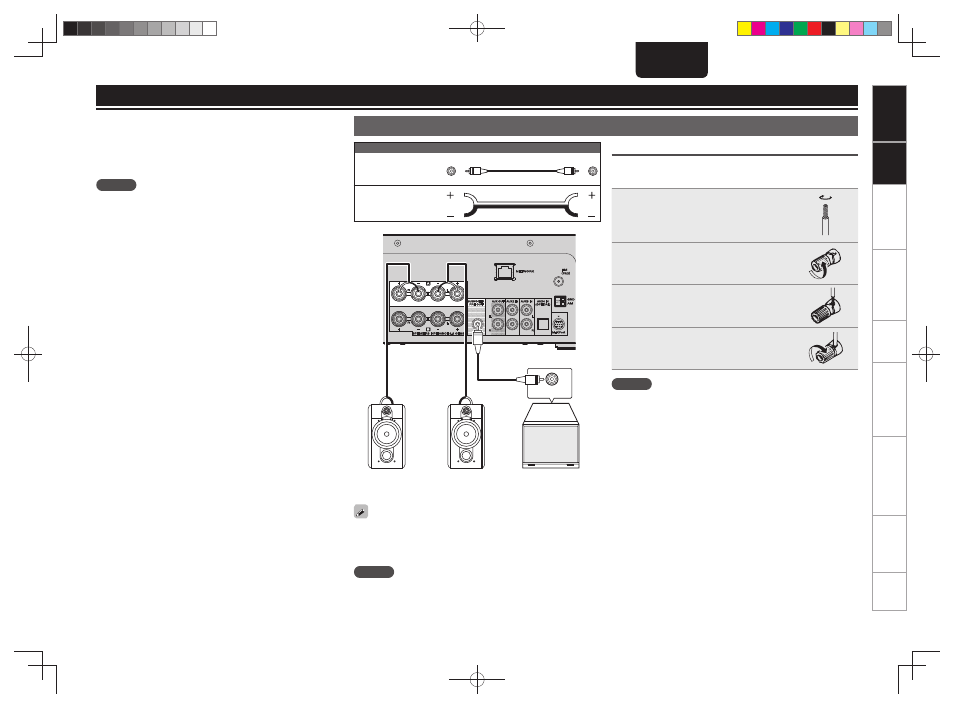

Conexiones de los altavoces
Cables de audio (se venden por separado)
Cable con
clavijas de
terminal
(Negro)
Cable para
altavoz
w q w q
Subwoofer con
amplifi cador
incorporado
Terminales
de entrada
R L
Ajuste la salida del altavoz de la unidad para que coincida con las
conexiones de altavoz realizadas a los terminales A y B (vpágina 33
“Confi guración de salida de altavoces”).
La confi guración por defecto es SPEAKER A.
NOTA
Baje el volumen del audio antes de realizar ajustes en los altavoces.
Conexión de los cables de altavoces
Asegúrese de conectar correctamente al aparato los canales izquierdo
(L) y derecho (R) y las polaridades + (roja) y – (negra) de los altavoces.
1 Quite aproximadamente 10 mm del
revestimiento del extremo del cable
de altavoz y tuerza fi rmemente el
alambre interior o termínelo.
2 Gire el terminal de altavoz en el
sentido contrario a las agujas del reloj
para soltarlo.
3 Inserte el alambre del cable de altavoz
en el terminal de altavoz.
4 Gire el terminal de altavoz en el
sentido de las agujas del reloj para
apretarlo.
NOTA
• Utilice altavoces con impedancia de 6 a 8 Ω. El circuito de protección
podría activarse si se utilizan altavoces con un impedancia diferente
a la especifi cada.
• Conecte los cables de los altavoces de manera que no sobresalgan
de los terminales de altavoces. El circuito de protección puede
activarse si los alambres de los cables hacen contacto con el panel
trasero o si los lados + y – hacen contacto entre sí (vpágina 6
“Circuito de protección”).
• Nunca toque los terminales de altavoces mientras la alimentación
está conectada. De lo contrario, podría sufrir una descarga eléctrica.
