MODO DE OPERAR
3/10/99
MAX200 (Antorcha manual) Manual del operador 2-41
Antorcha Manual PAC200E
Ranurado de acero inoxidable
200 amperios – Gas plasma: H35 / Gas de protección: N
2
Hypertherm recomienda como gas plasma una mezcla de 35% de hidrógeno y 65% de argón.
* Si las mangueras de la antorcha son más largas de 15 m., aumente la presión TEST (AJUSTE) 0,34 bar por
cada 15 m de longitud adicional de manguera.

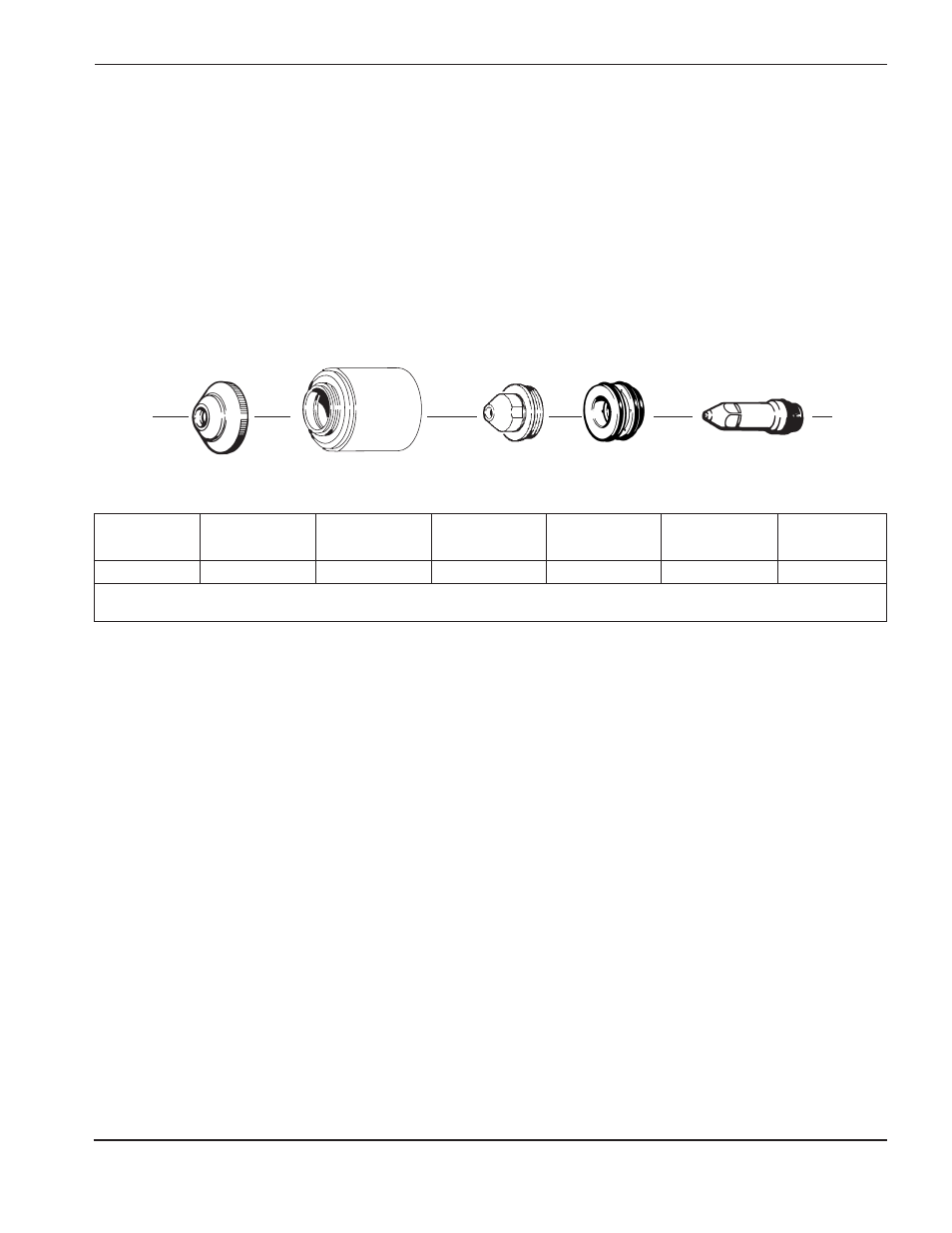

020891
Protector
020934
Boquilla
020882
Capuchón de retención
020933
Electrodo
020607
Difusor
Tipo de
gas plasma
Presión del gas
TEST/RUN
(AJUSTE/MARCHA)
Tipo de
gas protección
Presión gas
de protección
Intensidad
del arco
Presión de entrada
del gas plasma
Presión de entrada
del gas de protección
(psi/bar) (psi/bar) (amperios) (psi/bar) (psi/bar)
H35 Test 49-51* / 3,4-3,6 N
2
50/3,5 200 120/8,3 120/8,3
Run 50-52 / 3,5-3,6
