MODO DE OPERAR
5/3/97
MAX200 (Antorcha manual) Manual del operador 2-11

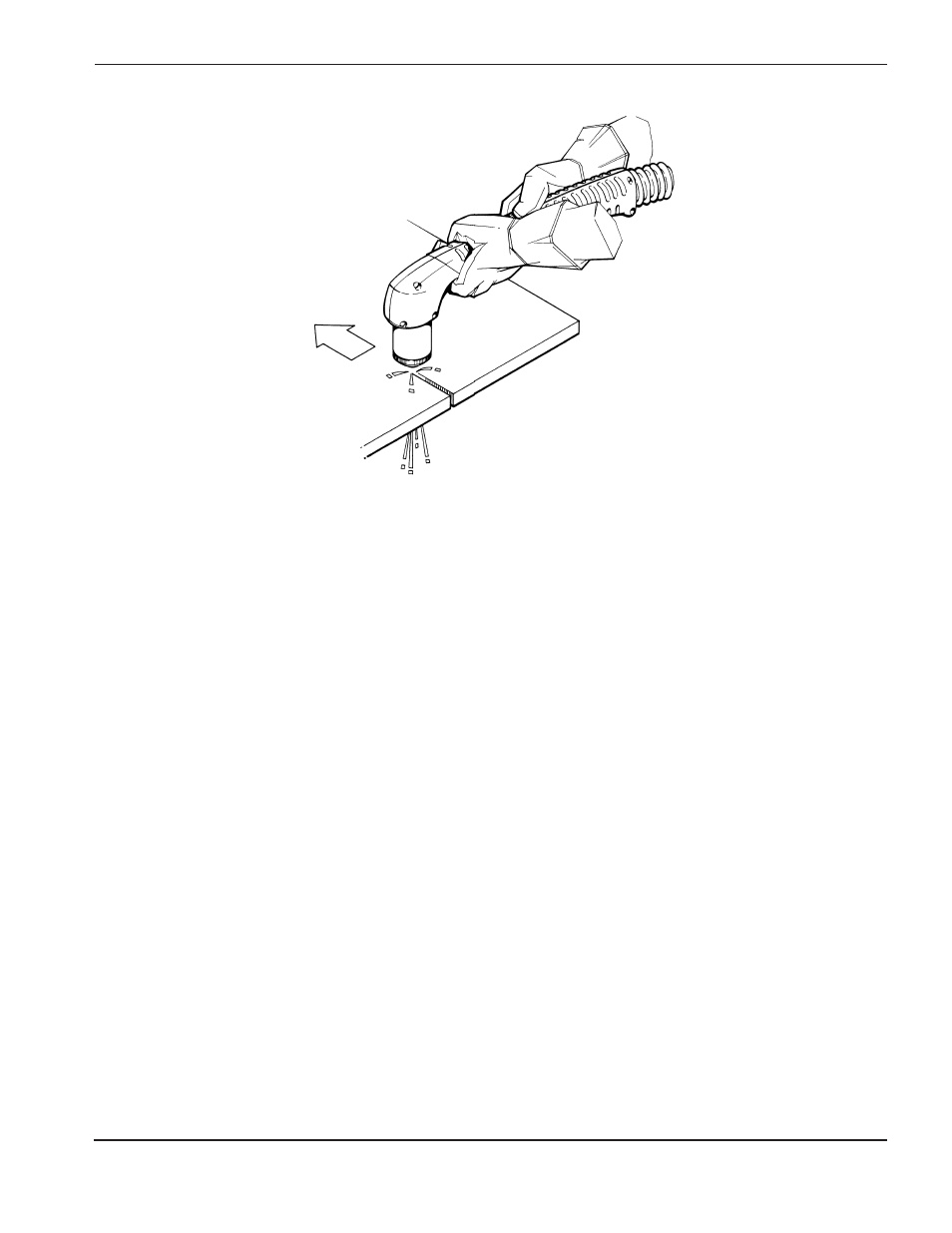

Figura 2-6 Arrastre de la antorcha
Ranurado
El MAX200 puede usarse para ranurar acero al carbono, acero inoxidable o aluminio utilizando la antorcha de
ranurado PAC200E con consumibles de ranurado. Siga las siguientes recomendaciones para el proceso de
ranurado:
1. Durante el ranurado, es absolutamente indispensable usar protección completa: un casco para soldadura con
lentes de protección del nº 12, guantes y chaqueta para soldadura. El arco está completamente expuesto y
puede causar quemaduras graves si la piel no está cubierta. Hypertherm ofrece un protector térmico para
proteger las manos del operario.
2. Instale la boquilla de ranurado de la misma forma que se instalan las boquillas normales de corte. Refiérase a
Cambio de piezas consumibles.
3. Ajuste la presión del gas plasma y la presión del gas de protección de acuerdo con las tablas de ranurado de
las páginas 2-39 a 2-42. Note que las presiones del gas para ranurado son inferiores que las de corte.
4. Incline la antorcha aproximadamente un ángulo de 40º respecto a la superficie que va a ranurar y diríjalo a la
ranura (Fig. 2-7). Utilice la técnica del ranurado en ángulo recto (90º) o de ranurado lateral (ángulo de 45º) (vea
Fig. 2-8 y 2-9). Pueden ser necesarias múltiples pasadas o un ligero balanceo (zig-zag) para realizar ranuras
