MODO DE OPERAR
5/3/97
MAX200 (Antorcha manual) Manual del operador 2-7
9. Vuelva a colocar el electrodo y apriételo con la llave. No lo apriete demasiado.
10. Instale el difusor con la junta tórica trasera mirando hacia el interior de la antorcha -si se coloca en la dirección
contraria, no asentará bien-. Empújelo hasta su posición.
11. Instale la boquilla y apriétela con la llave. No la apriete demasiado.
12. Vuelva a colocar el capuchón de retención. Asegúrese de que está bien apretado; si está flojo puede afectar al
caudal de gas de protección.

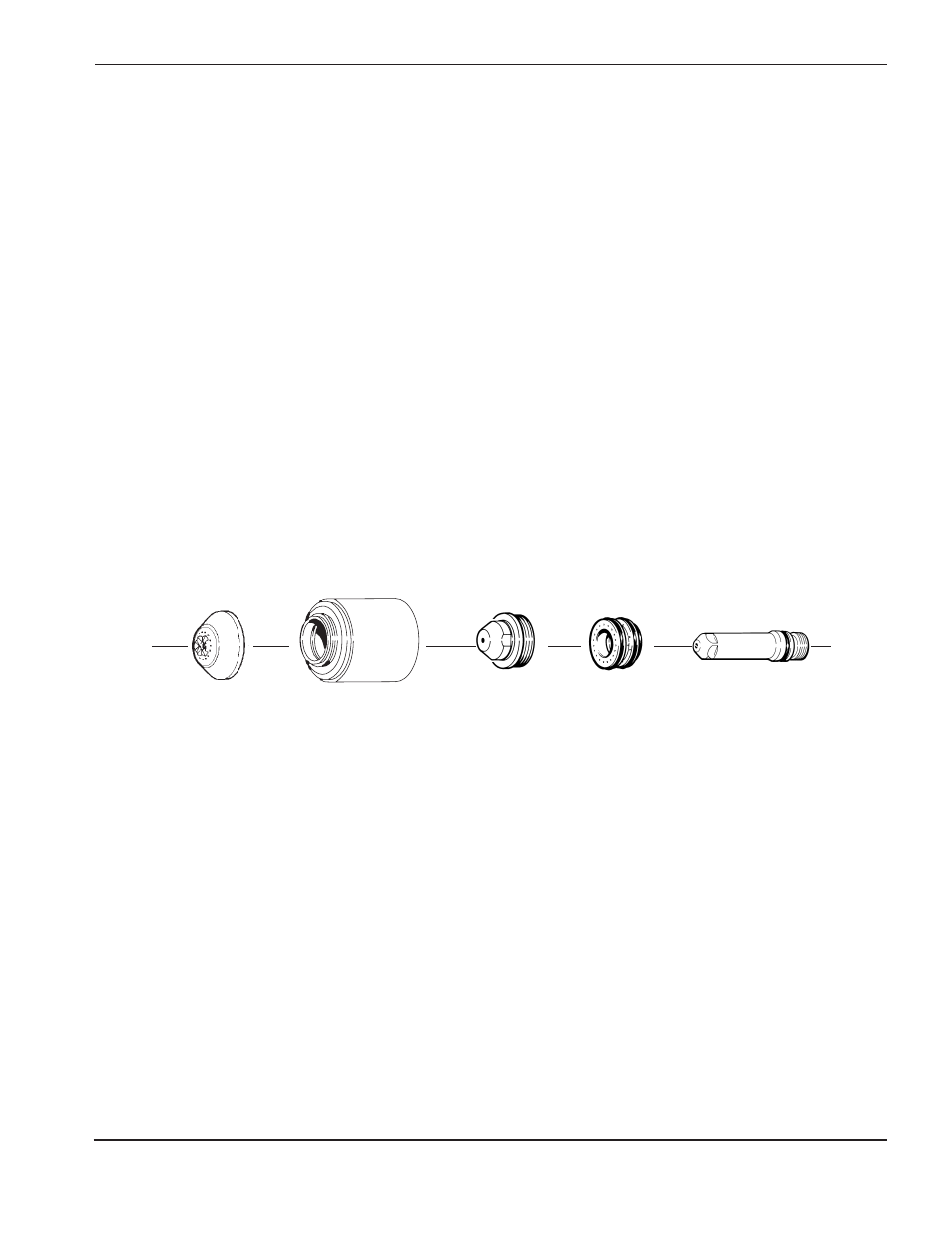

Figura 2-2 Cambio de piezas consumibles
Protector Boquilla Capuchón de retención Electrodo Difusor
