MODO DE OPERAR
3/10/99
2-28 MAX200 (Antorcha manual) Manual del operador
Antorcha Manual PAC200T / PAC200E
Acero inoxidable
200 amperios – Gas plasma: N
2
/ Gas de protección: aire
Esta combinación de gases se utiliza cuando son menos importantes la calidad del borde del corte y la
aparición de superficies enriquecidas con nitrógeno y con óxidos de los elementos de aleación. El uso de
esta combinación de gases prolonga la vida del electrodo.
No se recomienda corte de producción arriba de un espesor de 22 mm.
* Si las mangueras de la antorcha son más largas de 15 m., aumente la presión TEST (AJUSTE) 0,34 bar por
cada 15 m de longitud adicional de manguera.

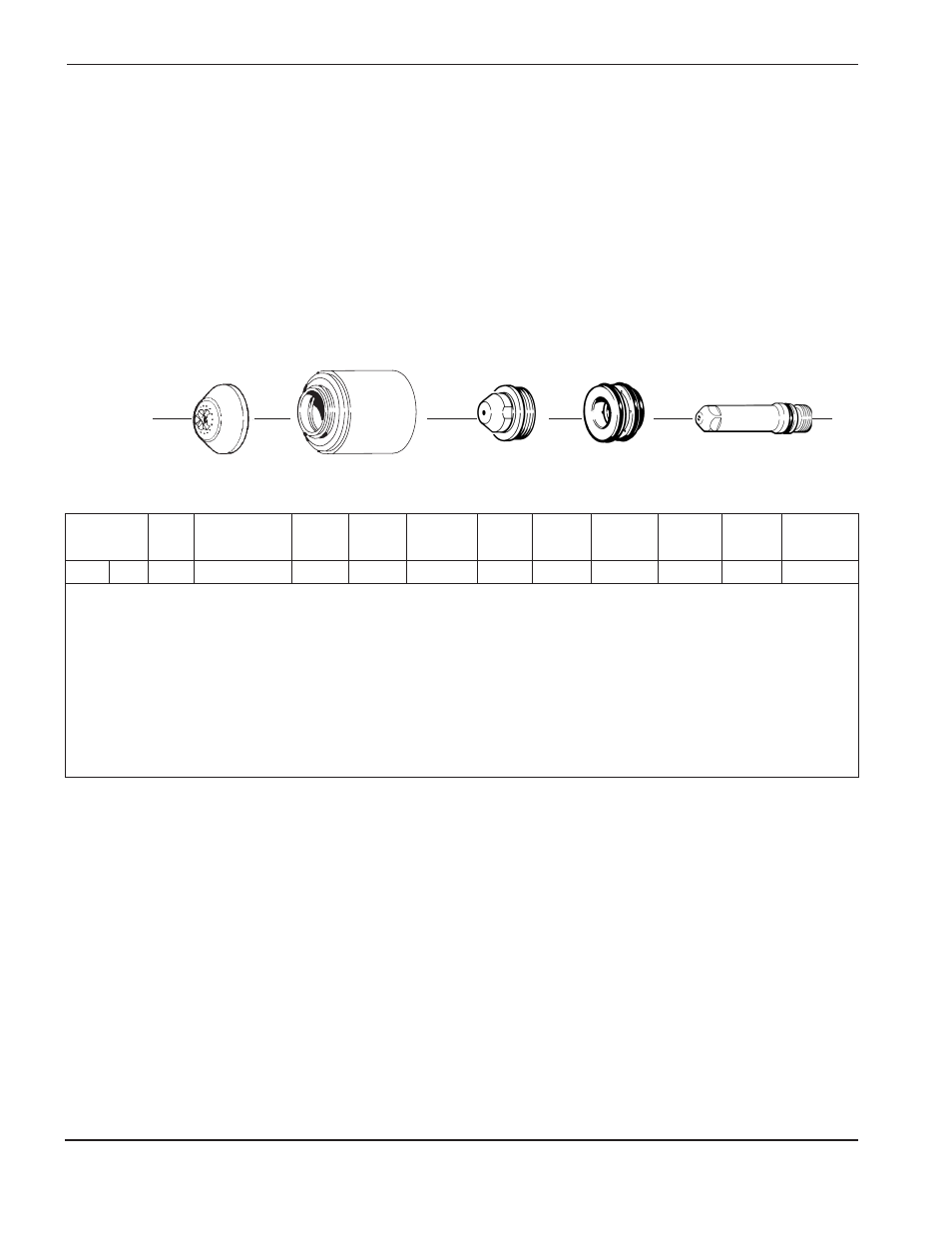

020918
Protector
020608
Boquilla
020915
Capuchón de retención
020415
Electrodo
020607
Difusor
Espesor
del material
Tipo
de gas
plasma
Presión del gas
TEST/RUN
(AJUSTE/MARCHA)
Tipo
de gas
protección
Presión
gas de
protección
Distancia
antorcha-pieza
Intensidad
del arco
Tensión
del arco Velocidad
de corte
Tiempo de
retraso del
movimiento
Presión de
entrada del
gas plasma
Presión de
entrada del gas
de protección
(pulg.) (mm) (psi/bar) (psi/bar) (mm) (amperios) (voltios) (mm/min) (segundos) (psi/bar) (psi/bar)
3⁄16" 5 N
2
Test 34-38* / 2,3-2,6 Aire 70/4,8 3 200 125 3430 120/8,3 90/6,2
Run 50-54 / 3,5-3,7
1⁄4" 6 (60 SCFH / (280 SCFH / 3 130 3050 0,5
3⁄8" 10 28 l/min) 132 l/min) 3 130 2540 1,0
1⁄2" 12 3 135 1900 2,0
5⁄8" 15 4 140 1520 2,0
3⁄4" 20 5 140 1140 2,5
7⁄8" 22 6 145 890 2,5
1" 25 6 150 510
1-1⁄4" 32 6 160 380
1-1⁄2" 38 6 160 250
