APÉNDICE A – CONEXIÓN A TIERRA DEL SISTEMA
5/31/01
HYPERTHERM Sistemas plasma
a-3

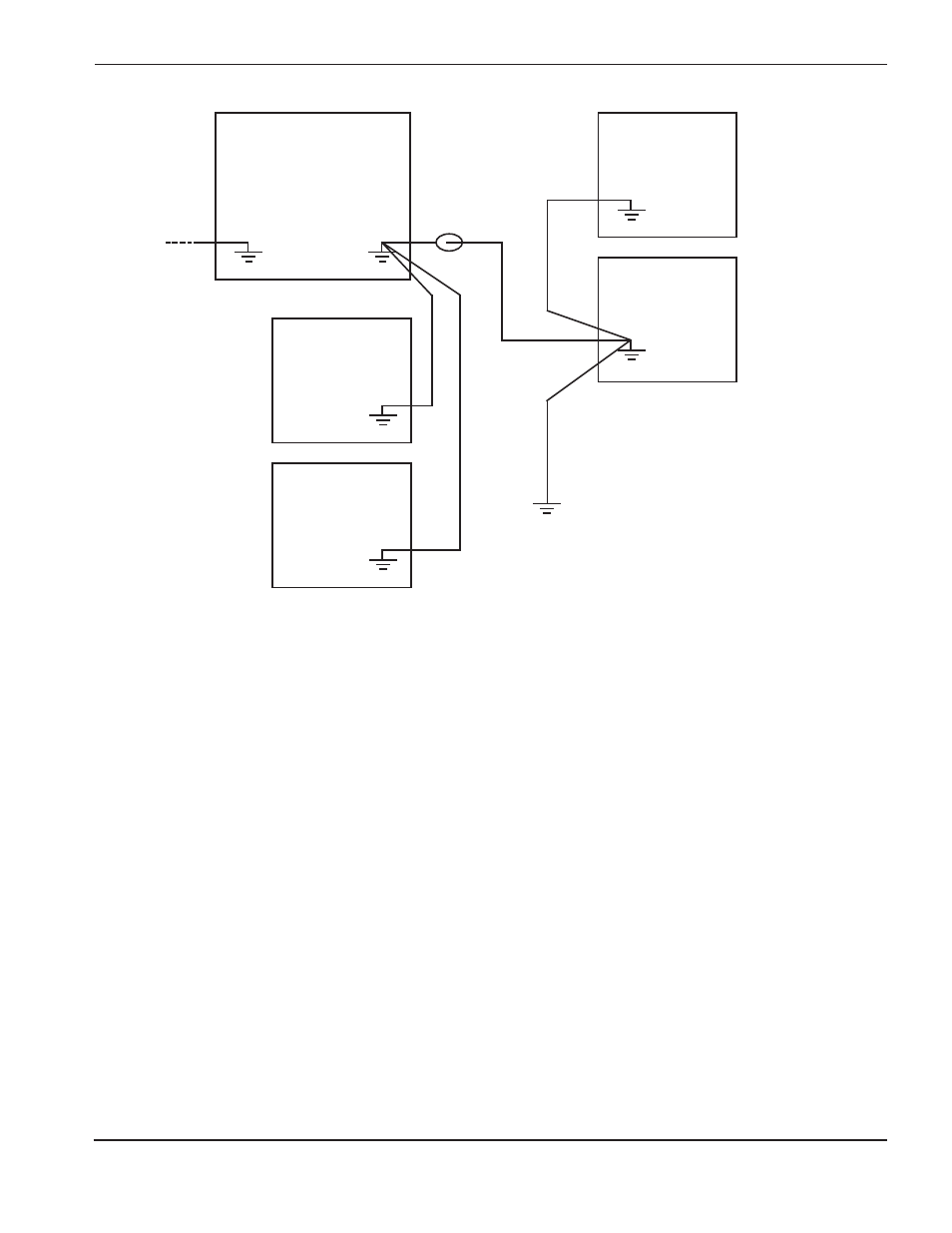

Figura a-1
Configuración recomendada para la conexión a tierra
Nótese:
La configuración puede variar en cada instalación y puede requerir un esquema conexión a tierra
diferente.
Fuente de energía plasma
(PE)
(PE)
(PE)
(PE)
Alambre eléctrico
de entrada
Tierra
Reactor de ferrito
Varilla suplementaria
para conexión a tierra
Consola de gas
Otro equipo
que reciba potencia de
la fuente de energía
plasma
Consola RHF
Mesa de trabajo
