MODO DE OPERAR
1
HD4070 Manual del operador 2-3
Advertencia: El sistema HD4070 sólo puede sustentar una pantalla de visualización para tocar, sea ya
local o remota. La instalación de dos pantallas de visualización en un solo sistema pudieran ocasionar
errores de funcionamiento o averías.
4070.33
3
EST. SIST.
REPITA
PROCESO
PREVIO
PROCESO
NUEVO
Plasma Process Contr
ol

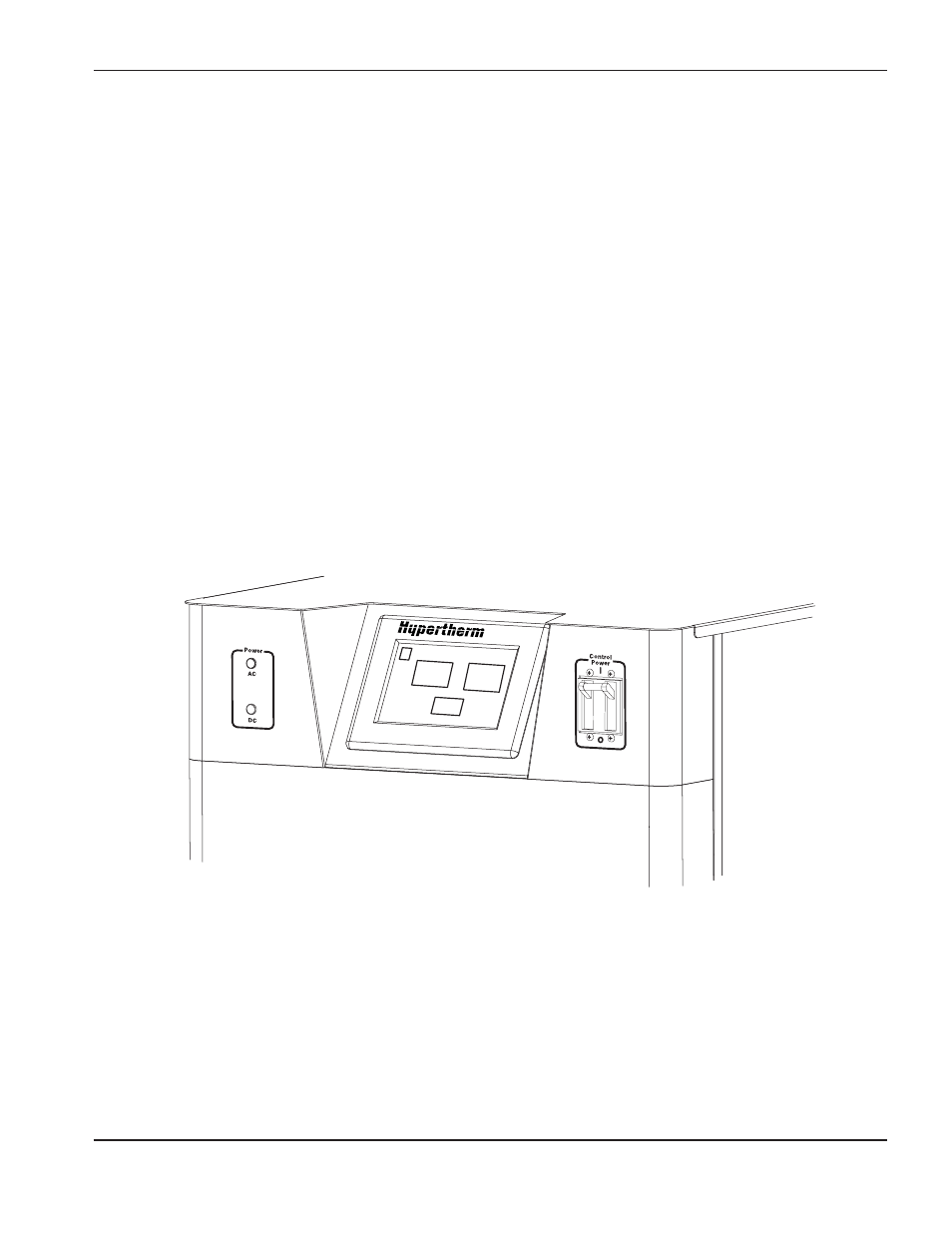

Pantalla de fuente de energía
La pantalla del HD4070 es un interface táctil (de tocar) que proporciona todas las funciones para controlar el
sistema desde un solo lugar. Se puede montar la pantalla en la fuente de energía, o en un lugar remoto.
Hay un total de 17 pantallas, 1-11 y 13-18. Pantalla 1(para iniciar) y 2 (dar potencia) sólo aparecen brevemente
durante el arranque y no habrá referencia a ellas más adelante en este manual. No existe la pantalla 12.
Navegación por pantalla – La Navegación por las diferentes pantallas aparece en las páginas siguientes.
Nota: El texto de las pantallas ilustradas en el manual pudiera variar del texto que aparece en las pantallas
del sistema.
Pantallas de instalación – Las Pantallas 3 a la 11 se dedican a la instalación del sistema. La Pantalla 3 aparecerá
cuando se haya puesto en marcha el sistema.
Pantallas de operación – Las Pantallas 13 a la 16 se usan para la operación del sistema. La pantalla 13 es la
pantalla primordial de operación y está visible durante la operaciones de corte. Cuando ocurre un error que
congela el software del sistema, aparece un botón para rearmar en vez de un proceso nuevo. Al oprimir RESET
(REARMAR) se aclara el error sin tener que apagar la máquina.
Pantallas de mantenimiento – Las Pantallas 17 y 18 se usan para diagnósticos. Usted no puede hacer ajustes.
Vea la sección 5 en la página 13 para más detalles. Tome acceso a las pantallas de servicio oprimiendo el logotipo
Hypertherm en las pantallas 13-16.
