64 Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463
4 – Reposición de componentes
5. Untarle una gota del trabarroscas que viene con el juego a la rosca del conector que une la tubería de gas con
el cuerpo de antorcha, teniendo cuidado de que no le llegue nada de trabarroscas al área cónica.

La gota no deberá ser mayor que 2 veces el diámetro nominal de la rosca.

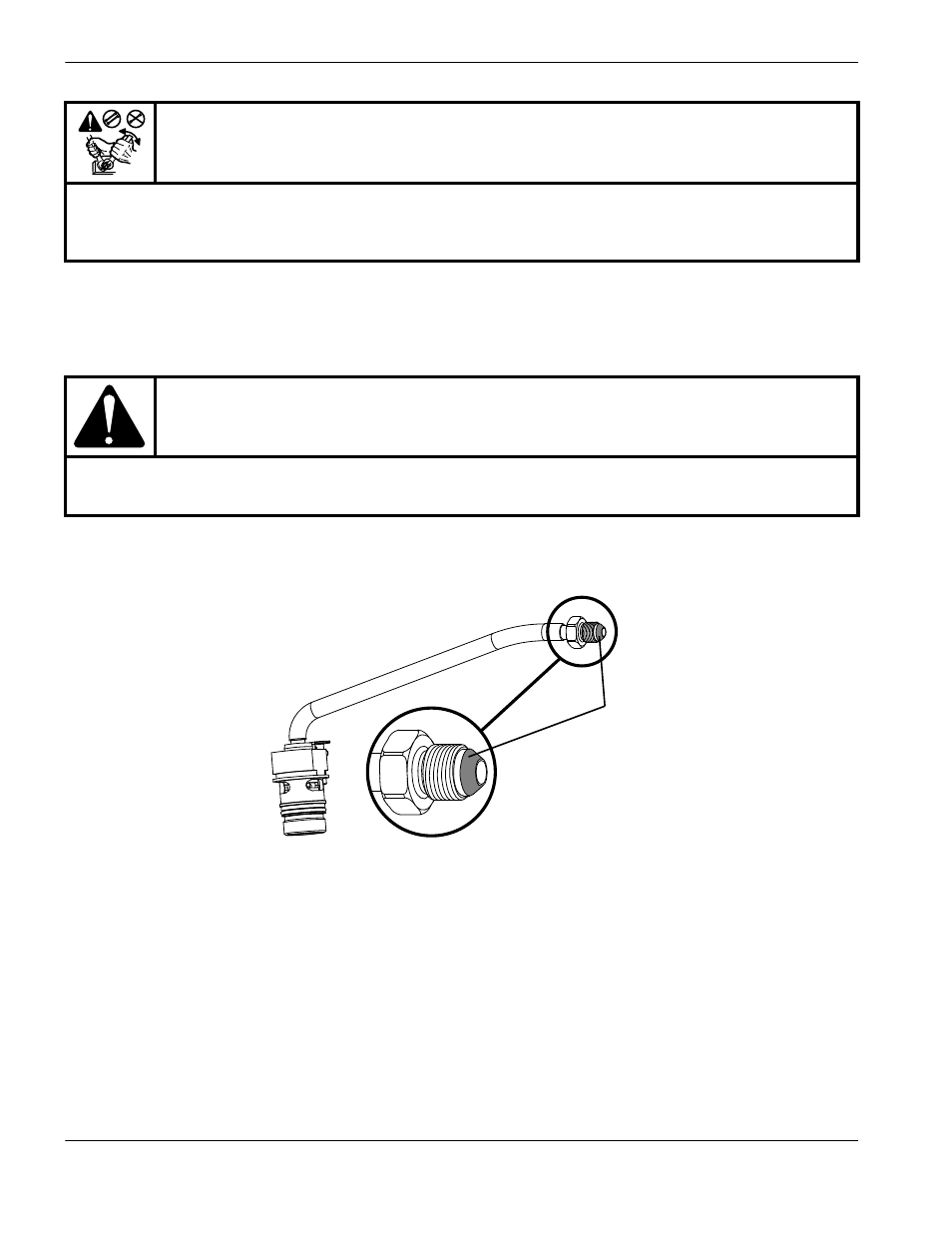

Figura 30
6. Enroscar el cuerpo de antorcha con los cables y mangueras de la antorcha hasta que ajusten.

Los cables blancos del conjunto de cables y mangueras deben estar hacia arriba.
7. Usar 2 llaves para apretar a 69,1 kg·cm el conector de gas que une el cuerpo de antorcha a los cables y mangueras
de la antorcha.
8. Tender el cable del arco piloto por debajo de la tubería de gas. (Ver la Figura 25 y la Figura 26).
9. Apretar el tornillo del terminal arco piloto a 17,3 kg·cm.

El cable deberá bajar un poco en el cilindro de posicionamiento.
¡PRECAUCIÓN!
Usar siempre 2 llaves para aflojar y apretar como es debido las tuercas y pernos hexagonales
mencionados en estos procedimientos. Para ensamblar la antorcha se usa un trabarroscas fuerte
y aflojar mal las tuercas puede dañar la rosca.
¡PRECAUCIÓN!
No dejar que llegue trabarroscas al área cónica del conector de la tubería de gas para evitar daños
a la antorcha. Si llegara algo de trabarroscas a esta área, limpiar inmediatamente.
Área cónica conector
tubería de gas
