Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463 49
3 – Operación
Entender y optimizar la calidad de corte
Factores principales que afectan la calidad de corte:
 ángulo de corte – grado de angulosidad de la cara de corte
 escoria – material fundido que se solidifica encima o por debajo de la pieza a cortar
 rectitud de la superficie de corte – la superficie de corte puede ser cóncava o convexa
En los acápites siguientes se explica cómo estos factores pueden afectar la calidad de corte.
Ángulo de corte o bisel
 Quitar más material de la parte de arriba del corte que de la de abajo trae como consecuencia un ángulo
de corte positivo.
 Quitar más material de la parte de abajo del corte trae como consecuencia un ángulo de corte negativo.

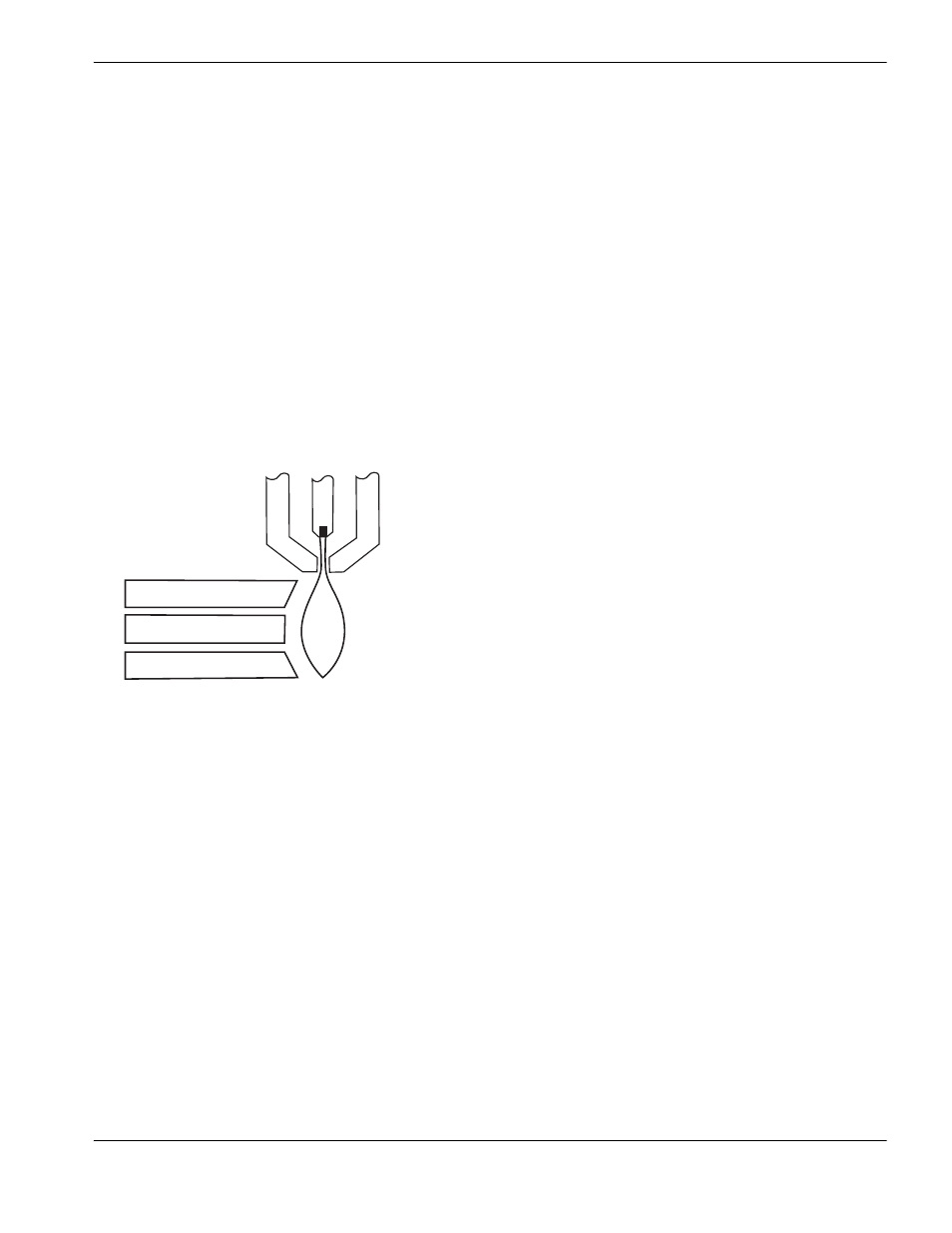

Figura 20 – Ángulos de corte

El ángulo de corte más recto estará a la derecha en relación con el avance de la antorcha.
El lado izquierdo siempre tendrá algún grado de ángulo de corte.
Para definir si un problema de ángulo de corte se debe al sistema plasma o al sistema impulsor, hacer un corte de prueba
y medir el ángulo a cada lado. A continuación, virar la antorcha 90° en su soporte y repetir el proceso. Si los ángulos son
iguales en ambas pruebas, el problema está en el sistema impulsor.
Si el problema de ángulo de corte persiste después de eliminar las causas mecánicas, comprobar la distancia
antorcha-pieza, sobre todo si los ángulos de corte son todos positivos o negativos. Considerar también el material
a cortar: si el metal está magnetizado o endurecido, será más probable confrontar problemas de ángulo de corte.
Escoria
Siempre se producirá alguna cantidad de escoria al cortar con plasma aire. No obstante, puede minimizar la cantidad
y el tipo de escoria ajustando correctamente su sistema para su aplicación.
El exceso de escoria aparece en los bordes superiores de ambas partes de la placa si la antorcha está demasiado baja
(o el voltaje demasiado bajo en caso de usar un control de altura de la antorcha). Ajustar la antorcha o subir el voltaje
gradualmente (de 5 en 5 voltios o menos) hasta reducir la escoria.
Ángulo de corte negativo
Corte recto
Ángulo de corte positivo
Problema Causa
La antorcha está
demasiado baja.
La antorcha está
demasiado alta.
Solución
Subir la antorcha o, si está utilizando un control de
altura de la antorcha, aumentar el voltaje del arco.
Bajar la antorcha o, si está utilizando un control de
altura de la antorcha, disminuir el voltaje del arco.
