Hypertherm Duramax Hyamp Robotic Torch Manual del usuario
Página 32
32
Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463
2 – Montaje de la antorcha
3. Alinear la antorcha a la abrazadera con las marcas de gradación o los orificios de posición.
Si se van a usar las marcas de gradación, habrá que quitarle el pasador de posición
a la mitad trasera de la abrazadera de antorcha. Quitar el pasador oprimiendo la punta
en el agujero del centro de la abrazadera de antorcha hasta que salga.
4. Verificar que las aletas anti rotación de cada mitad de la abrazadera estén alineadas con las ranuras
correspondientes de la antorcha.
5. Enroscar los 4 tornillos sin apretarlos del todo.

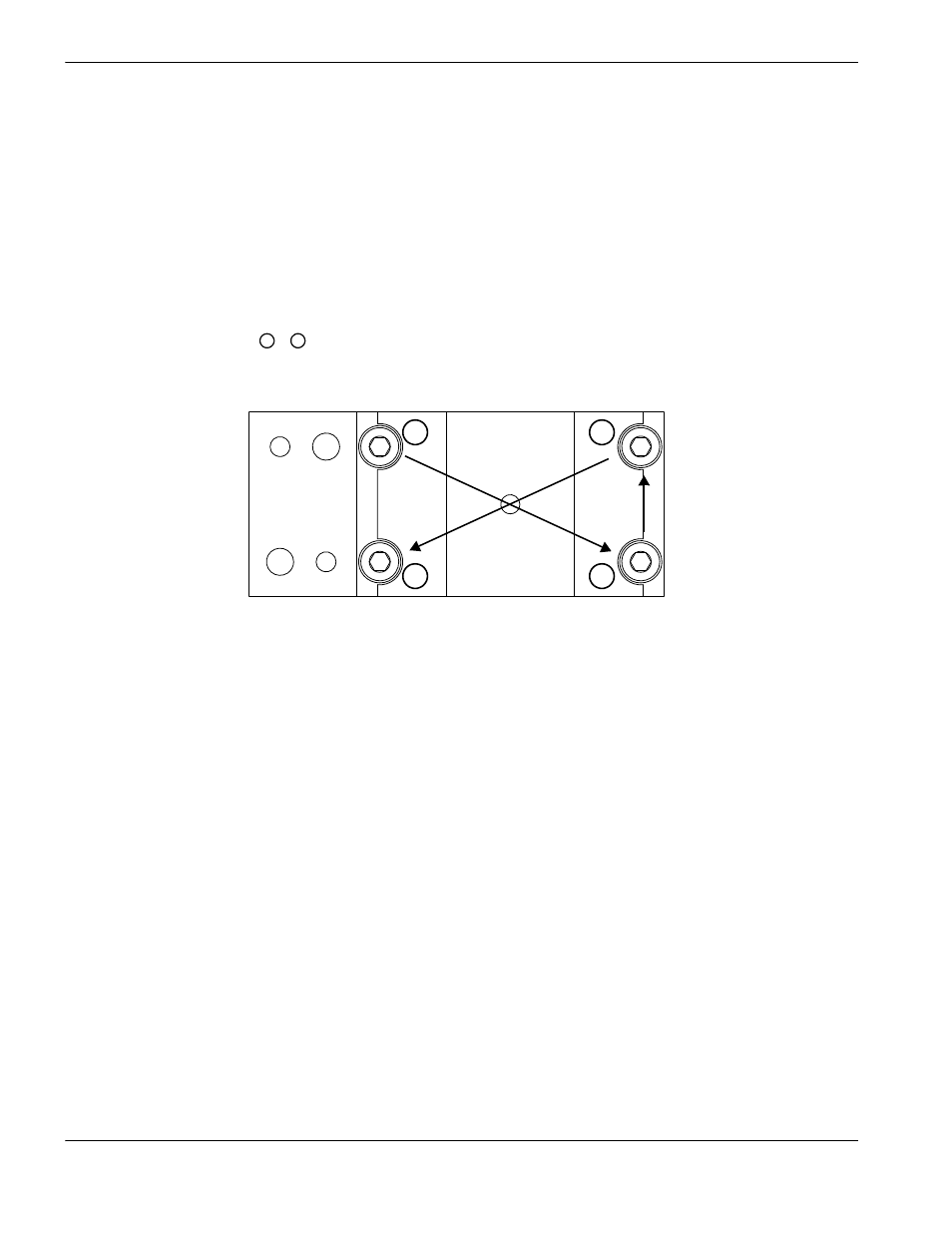

6. Empezando por el tornillo de arriba a la izquierda, aumentar gradualmente el par de apriete de los 4 tornillos
a 17,3 kg·cm en el orden
-
que se muestra abajo.
Figura 13
1
4
1
2
3
4
