Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463
2 – Montaje de la antorcha
Ajustar divisor de tensión de cinco posiciones
Para cambiar el valor preestablecido de fábrica del divisor de tensión de 50:1 a otro diferente:
1. poner en OFF (apagado) la energía y desconectar el cable de alimentación
2. quitarle la cubierta a la fuente de energía
3. localizar los interruptores DIP del divisor de tensión al lado izquierdo de la fuente de energía
La

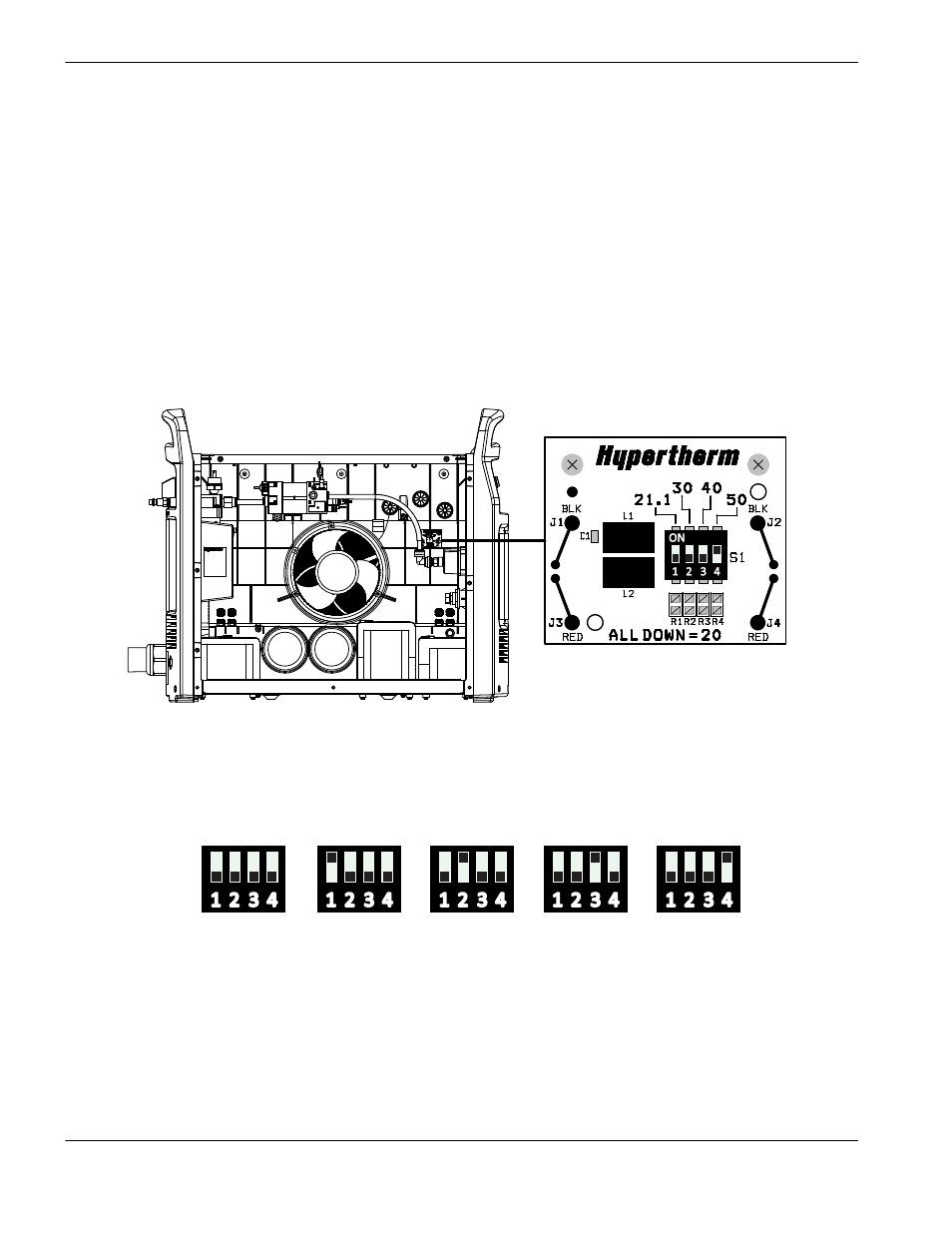

Figura 19 muestra el valor preestablecido (50:1) con el interruptor número 4
hacia arriba.
Figura 19 – Divisor de tensión en ajuste predeterminado (50:1)
4. Poner los interruptores DIP en una de las siguientes regulaciones y ponerle de nuevo la cubierta a la fuente
de energía.
Si el divisor de tensión de cinco posiciones Hypertherm no da el voltaje que necesita su aplicación, comunicarse con
el integrador de su sistema en busca de ayuda.
20:1
21.1:1
30:1
40:1
50:1
