OPERACIÓN
Duramax Retrofit Torch
Manual del operador
3-5
220817
Escudo
frontal
220854
Capuchón de
retención
220941
Boquilla
220857
Anillo
distribuidor
220842
Electrodo
45
A
220817
Escudo
frontal
220941
Boquilla
220857
Anillo
distribuidor
220842
Electrodo
22095
Capuchón de
retención sensado
óhmico
45
A

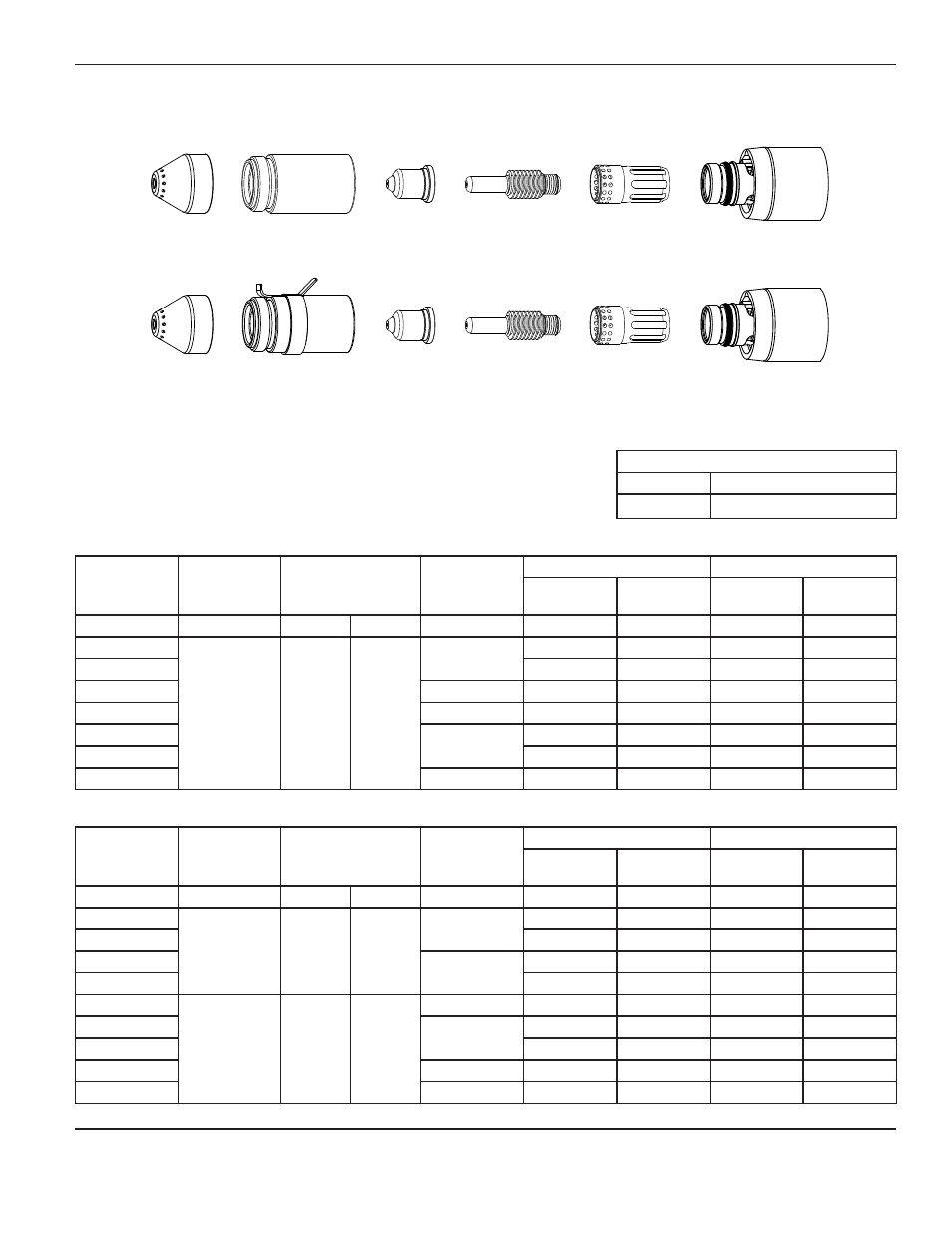

Consumibles con protección antorcha mecanizada a 45 A
Con protección 45 A Rango de flujo de aire – slpm/scfh
Acero al carbono Caliente 177 / 376
Frío 201 / 427
Métrico
Espesor de
material
Distancia
antorcha-pieza
Altura de perforación
inicial
Tiempo retardo
de perforación
Ajustes de mejor calidad Ajustes de producción
velocidad de
corte
voltaje
velocidad de
corte
voltaje
mm mm mm % segundos mm/min voltios mm/min voltios
0,5
1,5 3,8 250
0,0
9000 128 12500 126
1 9000 128 10800 128
1,5 0,1 9000 130 10200 129
2 0,3 6600 130 7800 129
3
0,4
3850 133 4900 131
4 2200 134 3560 131
6 0,5 1350 137 2050 132
Anglosajón
Espesor de
material
Distancia
antorcha-pieza
Altura de perforación
inicial
Tiempo retardo
de perforación
Ajustes de mejor calidad Ajustes de producción
velocidad de
corte
voltaje
velocidad de
corte
voltaje
pulgadas pulgadas pulgadas % segundos pulg/min voltios pulg/min voltios
26 CA
0.02 0.08 400
0.0
350 128 500 128
22 CA 350 128 450 128
18 CA
0.1
350 129 400 128
16 CA 350 130 400 129
14 CA
0.06 0.15 250
0.2 270 130 320 129
12 CA
0.4
190 133 216 131
10 CA 100 134 164 131
3/16 0.5 70 135 108 132
1/4 0.6 48 137 73 132
