Montaje de la antorcha
2-6 Duramax Retrofit Torch Manual del operador
Convertir una antorcha mecanizada Duramax modernizada en una mini antorcha
Puede convertir una antorcha mecanizada de longitud total en una mini antorcha quitándole el manguito de posicionamiento.
Al llevar a cabo las siguientes instrucciones, refiérase a las figuras de la página anterior.
Nota: si va a convertir una antorcha mecanizada de longitud total en una mini antorcha y montar la antorcha al
mismo tiempo, salte esta sección y siga las instrucciones del próximo acápite “Montar la antorcha”.
1. Desconecte los cables y mangueras de la antorcha de la fuente de energía y quítele los consumibles a la antorcha.
Nota: al desconectar y volver a conectar las piezas de la antorcha, mantenga la misma orientación entre el cuerpo
de antorcha y los cables y mangueras de la antorcha. Retorcer el cuerpo de antorcha en relación con sus
cables y mangueras puede provocar daños.
2. Desenrosque la tuerca del cuerpo del pasacables y deslice el cuerpo hacia atrás, a lo largo de los cables y mangueras
de la antorcha.
3. Desenrosque la tuerca que une el pasacables con el manguito de posicionamiento y deslice la tuerca hacia atrás, a lo
largo de los cables y mangueras de la antorcha.
4. Desenrosque el manguito de posicionamiento del acople.
5. Desenrosque el acople de la camisa de montaje.
6. Quite los tres tornillos del extremo de la camisa de montaje donde van los consumibles y deslice la camisa hacia afuera,
por el frente del cuerpo de la antorcha.
7. Desconecte el conector del cable del interruptor del sensor de capuchón.
8. Utilice un destornillador Phillips #2 para quitar el tornillo que sujeta el cable del arco piloto al cuerpo de antorcha.
9. Utilice llaves de 1/4 y 3/8 pulgadas, o dos llaves ajustables, para aflojar la tuerca que sujeta la línea de alimentación de
gas al cuerpo de antorcha. Aparte el cuerpo de antorcha.
10. Deslice el acople y el manguito de posicionamiento hacia afuera, por el frente de los cables y mangueras de la antorcha.

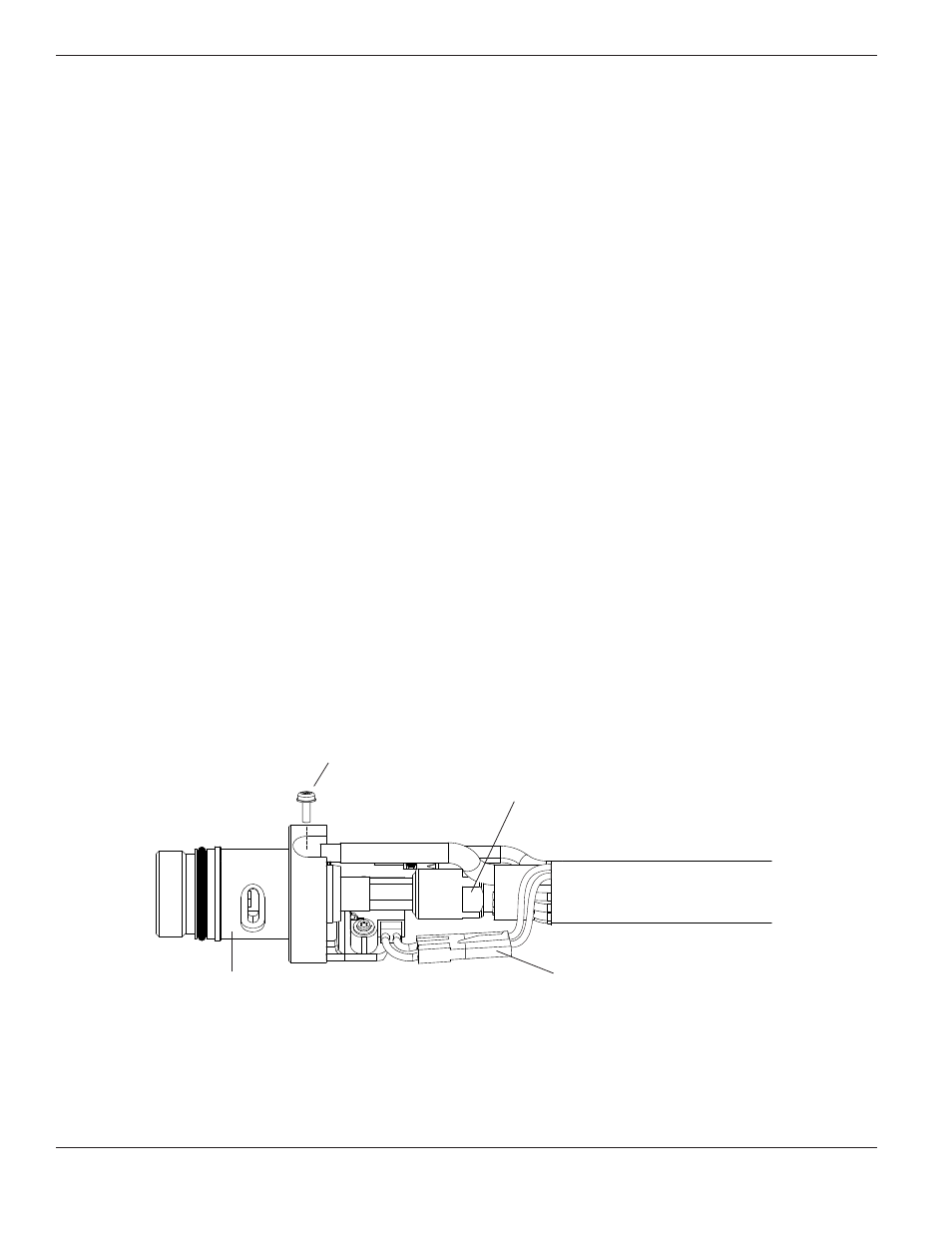

Tuerca de la línea de alimentación de gas
Cuerpo de antorcha
Tornillo del terminal cable
del arco piloto
Conector de cable del interruptor
del sensor de capuchón
