Montaje de la antorcha
2-8 Duramax Retrofit Torch Manual del operador
Montar la antorcha
Según el tipo de mesa de corte que tenga, es posible que necesite desarmar la antorcha para pasarla a través de la guía
y montarla. Si la guía de la mesa de corte es lo suficientemente grande como para pasar la antorcha sin quitar el conjunto
de cables y mangueras del cuerpo de antorcha, hágalo y luego fije la antorcha al elevador según las instrucciones del
fabricante.
Nota: las antorchas mecanizadas Duramax se pueden montar en diferentes mesas X-Y, sistemas de riel, biseladoras
de tubos y otros equipos. Instale la antorcha según las instrucciones del fabricante y, si necesita desarmarla,
siga las indicaciones que se dan a continuación.
Si necesita desarmar y volver a armar la antorcha, consulte las figuras del acápite “Montaje de antorcha mecanizada” en la
página 2-6 y siga estas instrucciones.
1. Desconecte los cables y mangueras de la antorcha de la fuente de energía y quítele los consumibles a la antorcha.
Nota: al desconectar y volver a conectar las piezas de la antorcha, mantenga la misma orientación entre el cuerpo
de antorcha y los cables y mangueras de la antorcha. Retorcer el cuerpo de antorcha en relación con sus
cables y mangueras puede provocar daños.
2. Desenrosque la tuerca del cuerpo del pasacables y deslice el cuerpo hacia atrás, a lo largo de los cables y mangueras
de la antorcha.
3. Desenrosque la tuerca que une el pasacables con el manguito de posicionamiento (antorcha mecanizada de longitud
total) y deslice la tuerca hacia atrás, a lo largo de los cables y mangueras de la antorcha.
4. Desenrosque el manguito de posicionamiento del acople.
5. Desenrosque el acople de la camisa de montaje.
6. Quite los tres tornillos del extremo de la camisa de montaje donde van los consumibles y deslice la camisa hacia afuera,
por el frente del cuerpo de la antorcha.
7. Desconecte el conector del cable del interruptor del sensor de capuchón.
8. Utilice un destornillador Phillips #2 para quitar el tornillo que sujeta el cable del arco piloto al cuerpo de antorcha.

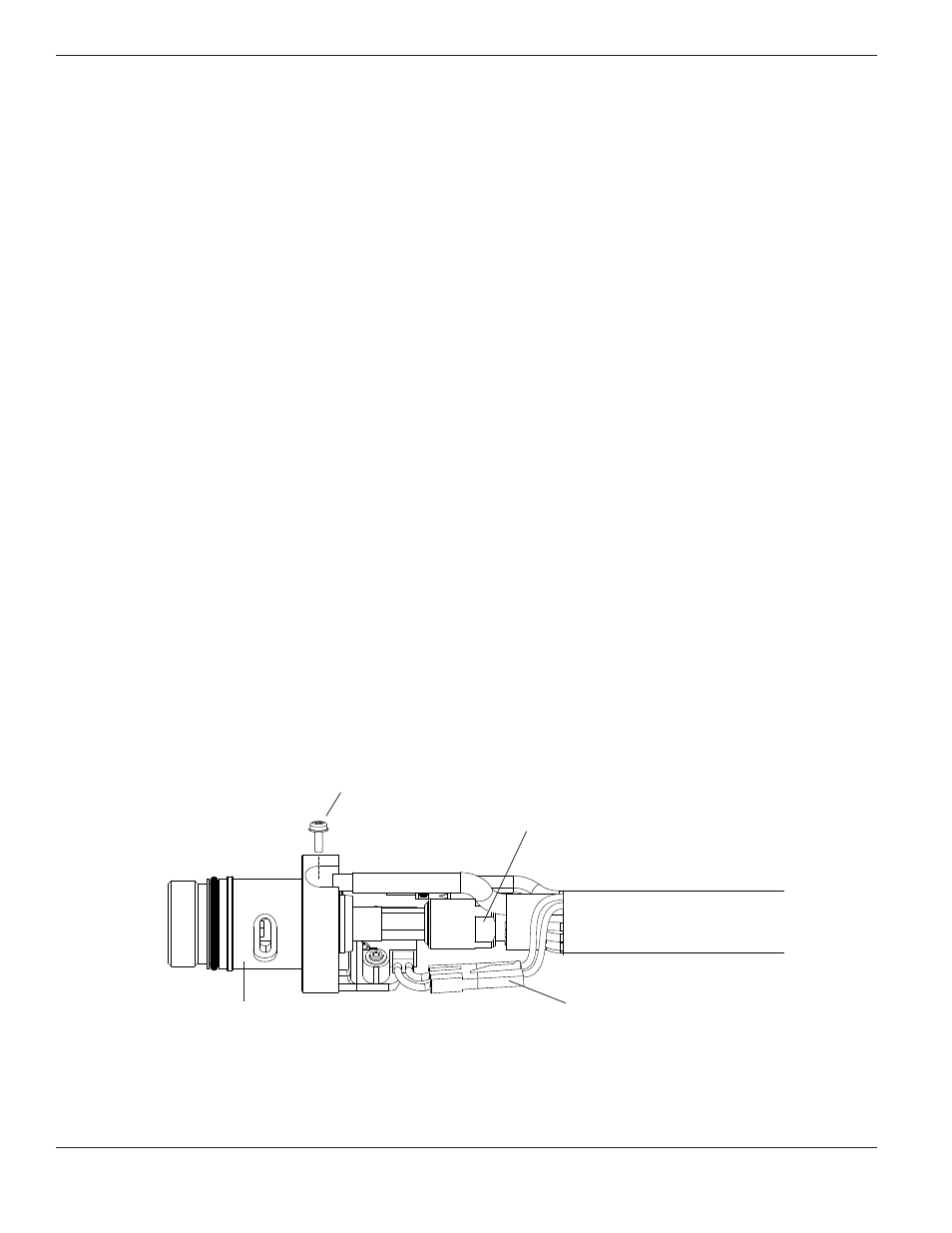

Tuerca de la línea de
alimentación de gas
Cuerpo de antorcha
Tornillo del terminal cable del
arco piloto
Conector de cable del interruptor
del sensor de capuchón
